EIAJ規格サイズDCジャック、DCプラグ

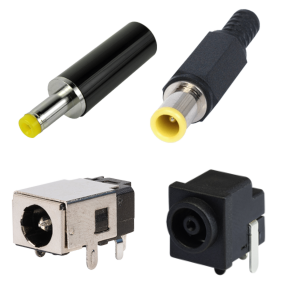

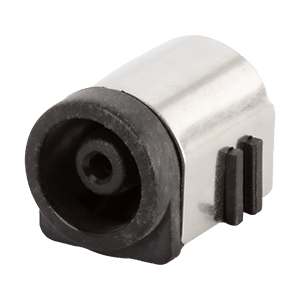

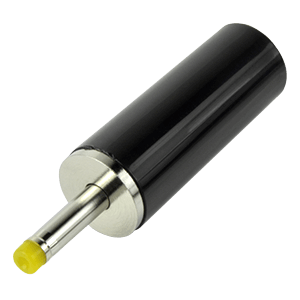

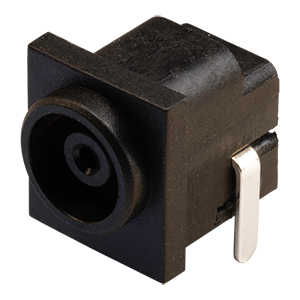

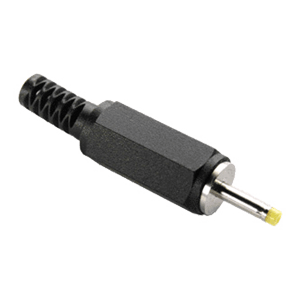

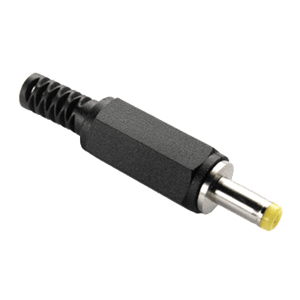

EIAJ-1、EIAJ-2、EIAJ-3、EIAJ-4、EIAJ-5コネクター
Same SkyのDC電源コネクターは、お客様が必要な仕様に合わせて機種選定頂けるように、多彩な標準品のラインナップを用意しております。最終製品のユーザーが誤った電圧のACアダプターを挿入することを防ぐため、主流ではないサイズのDC電源コネクターにも、一定の需要が存在しており、当社のラインナップはそれに対応することが可能です。
従来の国内EIAJ規格に嵌合可能なDC電源コネクターも多数取り揃えております。
従来の国内EIAJ規格に嵌合可能なDC電源コネクターも多数取り揃えております。

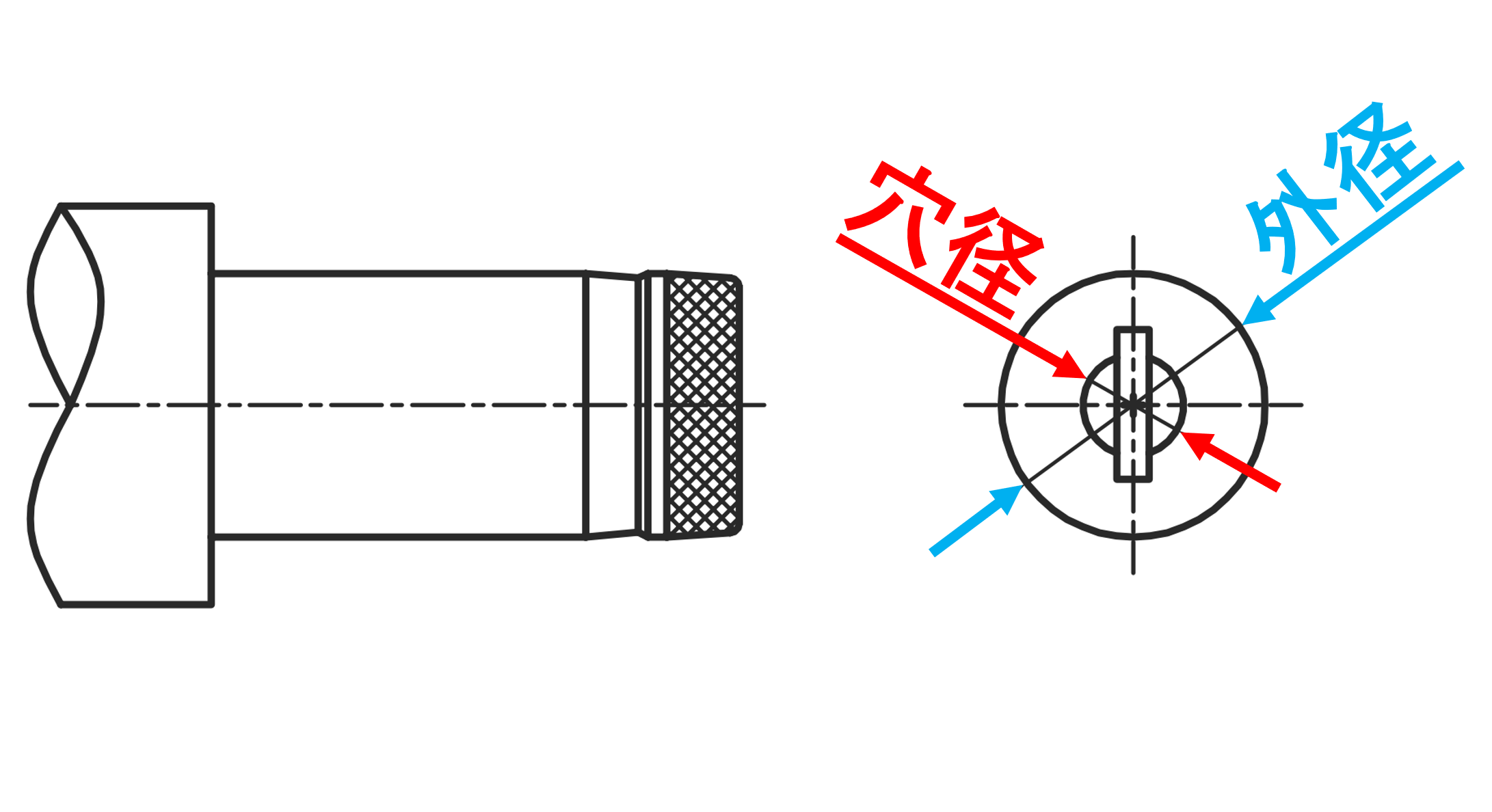

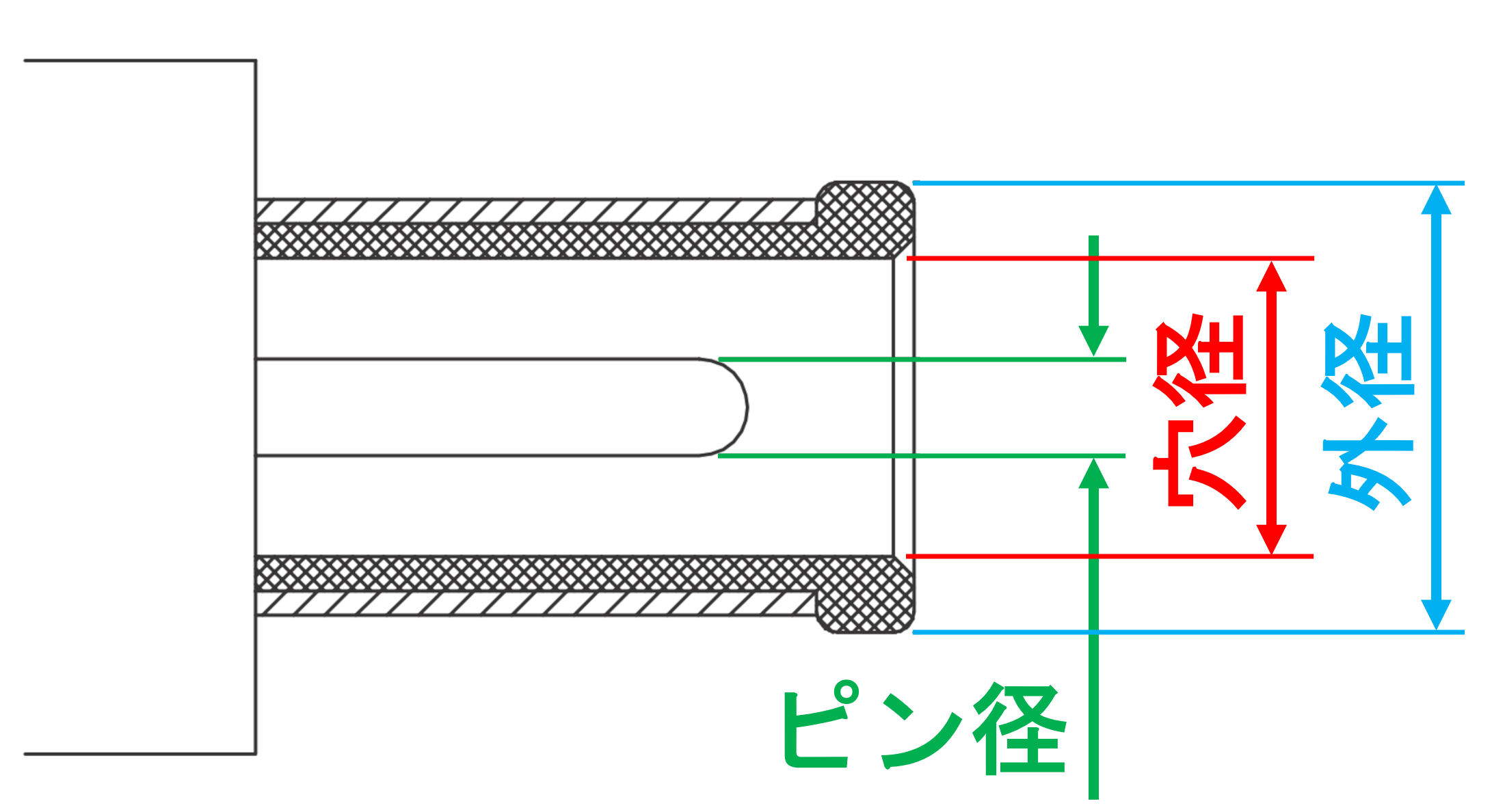

| プラグ規格 | ピン径 | 穴径 | 外径 | 形状図 |
| EIAJ-1 | - | 0.7 mm | 2.35 mm |  |
| EIAJ-2 | - | 1.7 mm | 4.00 mm | |
| EIAJ-3 | - | 1.7 mm | 4.75 mm | |
| EIAJ-4 | 1.05 mm | 3.3 mm | 5.5 mm |  |
| EIAJ-5 | 1.40 mm | 4.3 mm | 6.5 mm |
＜Same Sky製EIAJ規格サイズDCジャック・主要性能リスト＞
EIAJ-1サイズ（プラグ側穴径0.7mm x 挿入部外径2.35 mm）
| 製品画像 | 品番 | 実装タイプ | 開口方向 | 定格電圧 (Vdc) | 定格電流 (A) | 内蔵 スイッチ | シールド | 挿入深さ (mm) | 長さ (mm) | 幅 (mm) | 高さ (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

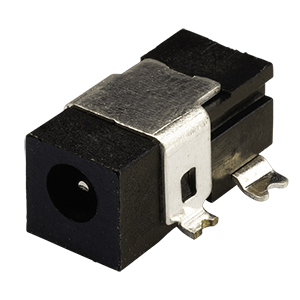

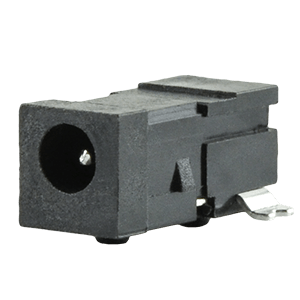

 | PJ1-023-SMT-TR  |   | SMT | ライトアングル | 24 | 2.5 | 1 | Yes | 8 | 12 | 5.6 | 5.2 |

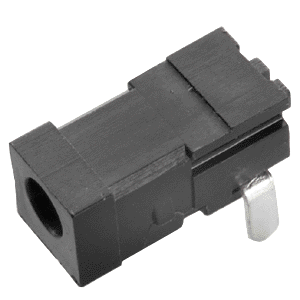

 | PJ1-022-SMT-TR | | SMT | ライトアングル | 24 | 2.5 | 1 | No | 8 | 12 | 5 | 5 |

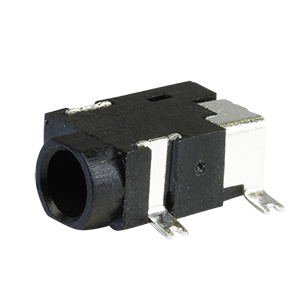

 | PJ-042-SMT-TR | | SMT | ライトアングル | 24 | 1 | 1 | No | 7 | 8.8 | 5.2 | 3.2 |

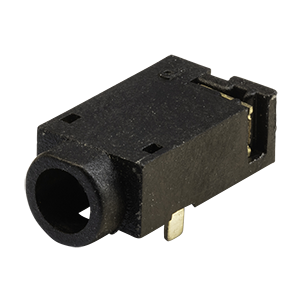

 | PJ-041-SMT-TR | | SMT | ライトアングル | 24 | 1 | 0 | No | 7.7 | 9.5 | 5 | 3 |

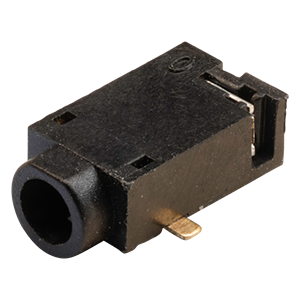

 | PJ-040-SMT-TR | | SMT | ライトアングル | 24 | 1 | 0 | No | 7.7 | 9.5 | 5 | 3 |

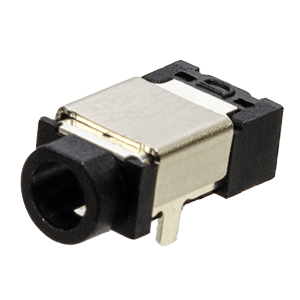

 | PJ-039-SMT-TR | | SMT | ライトアングル | 24 | 1 | 0 | Yes | 8 | 9.5 | 5 | 3 |

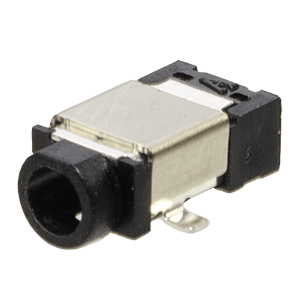

 | PJ-038-SMT-TR | | SMT | ライトアングル | 24 | 1 | 0 | Yes | 7.7 | 9.5 | 5 | 3 |

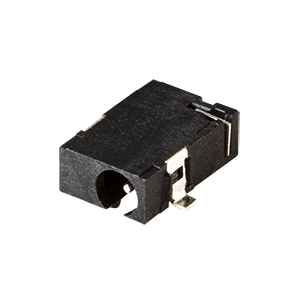

 | PJ-034-SMT-TR | | SMT | ライトアングル | 24 | 1 | 1 | No | 7 | 9 | 6.5 | 3 |
 | PJ1-022 | | スルーホール | ライトアングル | 24 | 1 | 1 | No | 8 | 12 | 5 | 5 |
EIAJ-2サイズ（プラグ側穴径1.7mm x 挿入部外径4.00 mm）
| 製品画像 | 品番 | 実装タイプ | 開口方向 | 定格電圧 (Vdc) | 定格電流 (A) | 内蔵 スイッチ | シールド | 挿入深さ (mm) | 長さ (mm) | 幅 (mm) | 高さ (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

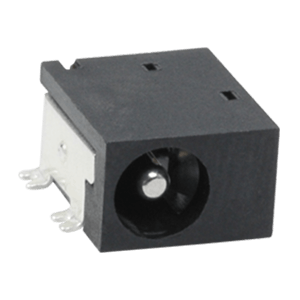

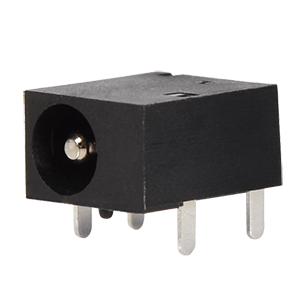

 | PJ-018H-SMT-TR | | SMT | ライトアングル | 24 | 5 | 1 | No | 5.8 | 9.3 | 8 | 5.3 |

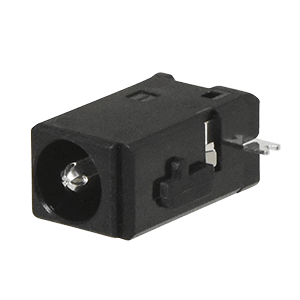

 | PJ-091H-MSMT-TR | | ミッドマウントSMT | ライトアングル | 24 | 5 | 1 | No | 8 | 11.6 | 8.2 | 5.5 |

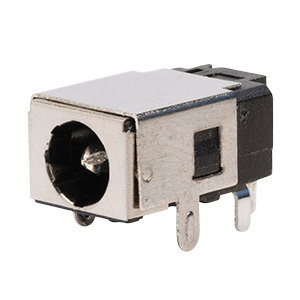

 | PJ-086H | | スルーホール | ライトアングル | 24 | 5 | 1 | Yes | 8.2 | 11.8 | 7.4 | 5.5 |
 | PJ-054H | | スルーホール | ライトアングル | 24 | 5 | 1 | No | 6.1 | 9.3 | 8 | 5.2 |

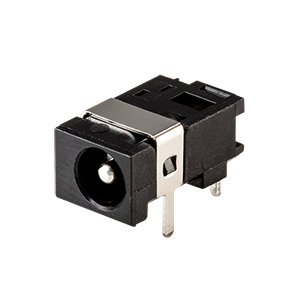

 | PJ-045H | | スルーホール | ライトアングル | 24 | 5 | 1 | Yes | 8.35 | 13 | 7.5 | 6 |

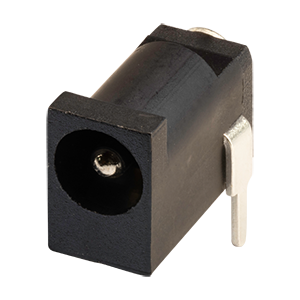

 | PJ-018H | | スルーホール | ライトアングル | 24 | 3.5 | 1 | No | 6.6 | 11.4 | 5 | 7.4 |

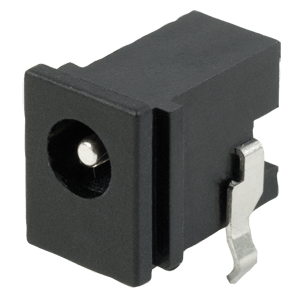

 | PJ-073 | | スルーホール | ライトアングル | 24 | 2.5 | 1 | No | 8.5 | 13 | 8 | 10.5 |

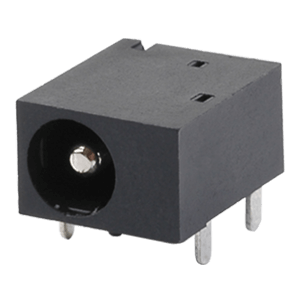

 | PJ-054 | | スルーホール | ライトアングル | 24 | 2.5 | 1 | No | 6.1 | 9.3 | 8 | 5.2 |

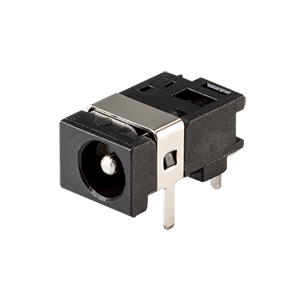

 | PJ-045 | | スルーホール | ライトアングル | 24 | 2.5 | 1 | Yes | 8.35 | 13 | 7.5 | 6 |

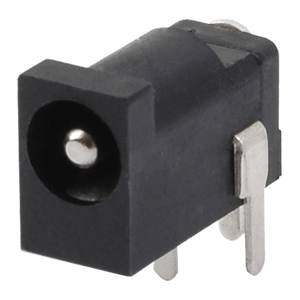

 | PJ-018 | | スルーホール | ライトアングル | 24 | 2 | 1 | No | 6.6 | 11.4 | 5 | 7.4 |

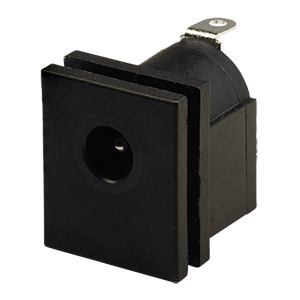

 | PJ-043H | | スルーホール | 垂直 | 24 | 5 | 1 | No | 9 | 15.7 | 13 | 13.4 |
EIAJ-3サイズ（プラグ側穴径1.7mm x 挿入部外径4.75 mm）
| 製品画像 | 品番 | 実装タイプ | 開口方向 | 定格電圧 (Vdc) | 定格電流 (A) | 内蔵 スイッチ | シールド | 挿入深さ (mm) | 長さ (mm) | 幅 (mm) | 高さ (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

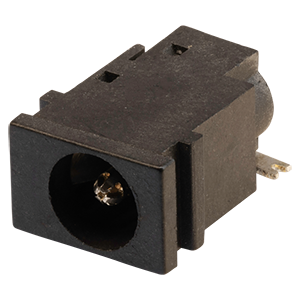

 | PJ1-021-SMT-TR | | SMT | ライトアングル | 24 | 5 | 1 | No | 8.1 | 12.5 | 9 | 6 |

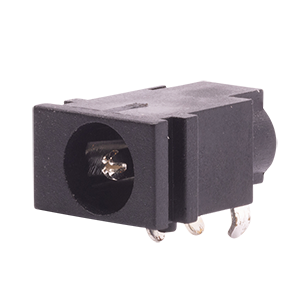

 | PJ-042H | | スルーホール | ライトアングル | 24 | 5 | 1 | No | 7.8 | 12.5 | 9 | 6 |

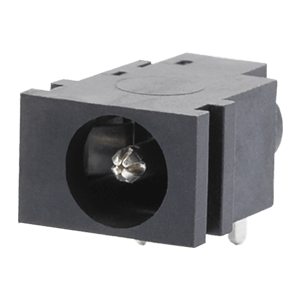

 | PJ-041H | | スルーホール | ライトアングル | 24 | 5 | 1 | No | 8.2 | 12.5 | 9 | 6 |

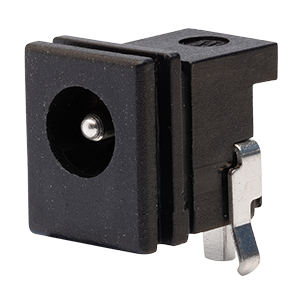

 | PJ1-021 | | スルーホール | ライトアングル | 24 | 5 | 1 | No | 8.7 | 13 | 9 | 11 |

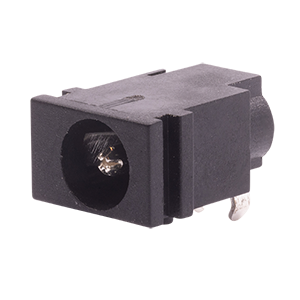

 | PJ-042 | | スルーホール | ライトアングル | 24 | 2.5 | 1 | No | 7.8 | 12.5 | 9 | 6 |

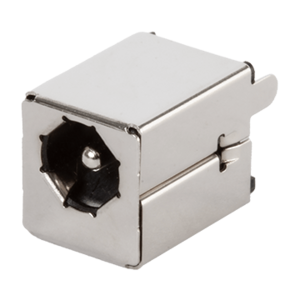

 | PJ-113H-TR | | スルーホール | 垂直 | 20 | 3 | 1 | Yes | 8.1 | 11.6 | 8.3 | 9.05 |
EIAJ-4サイズ（プラグ側ピン径1.05mm x 穴径3.3mm x 挿入部外径5.5 mm）
| 製品画像 | 品番 | 実装タイプ | 開口方向 | 定格電圧 (Vdc) | 定格電流 (A) | 内蔵 スイッチ | シールド | 挿入深さ (mm) | 長さ (mm) | 幅 (mm) | 高さ (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

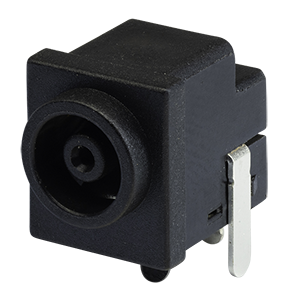

 | PJ-019 | | スルーホール | ライトアングル | 24 | 3 | 1 | No | 9.2 | 14.5 | 10 | 11.5 |
＜Same Sky製規格サイズDCプラグ・主要性能リスト＞
EIAJ-3サイズ（穴径1.7mm x 挿入部外径4.75 mm）
| 製品画像 | 品番 | 実装タイプ | 定格電圧 (Vdc) | 定格電流 (A) | シールド | 挿入深さ (mm) | 長さ (mm) | 幅 (mm) | 高さ (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|

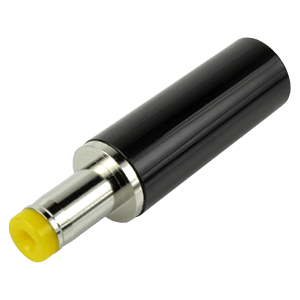

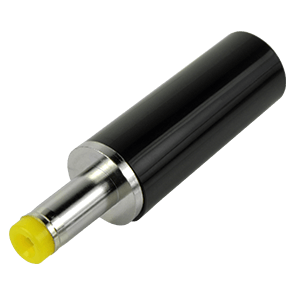

 | PP3-014 | | 組立プラグ | 20 | 6 | No | 9.5 | 32.5 | 8 | 8 |

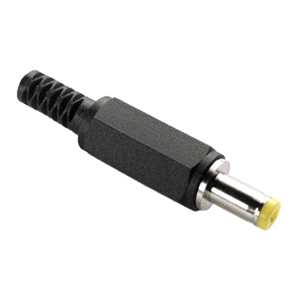

 | PP-014 | | 組立プラグ | 24 | 5 | No | 9.5 | 43.5 | 8 | 8 |

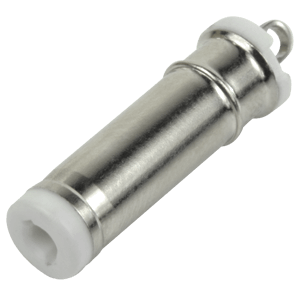

 | PPM-2-47517-SG-WT | | プラグ成型 | 20 | 6 | No | 13.2 | 21 | 5.8 | 5.8 |

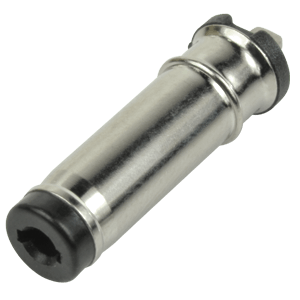

 | PPM-2-47517-SG | | プラグ成型 | 20 | 6 | No | 13.2 | 20 | 5.8 | 5.8 |
EIAJ-4サイズ（ピン径1.05mm x 穴径3.3mm x 挿入部外径5.5 mm）
| 製品画像 | 品番 | 実装タイプ | 定格電圧 (Vdc) | 定格電流 (A) | シールド | 挿入深さ (mm) | 長さ (mm) | 幅 (mm) | 高さ (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|
 | PP-015 | | 組立プラグ | 24 | 5 | No | 9.5 | 43.5 | 8 | 8 |
EIAJ-5サイズ（ピン径1.40mm x 穴径4.3mm x 挿入部外径6.5 mm）
| 製品画像 | 品番 | 実装タイプ | 定格電圧 (Vdc) | 定格電流 (A) | シールド | 挿入深さ (mm) | 長さ (mm) | 幅 (mm) | 高さ (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|

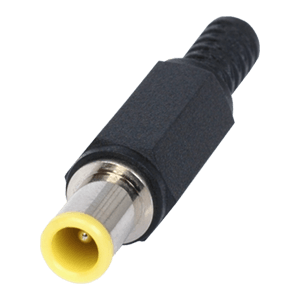

 | PP-016 | | 組立プラグ | 24 | 6 | No | 9.5 | 43.5 | 8 | 8 |
