パワーリレー

Same Skyのパワーリレーは、スイッチング電流が5A～40Aの高いレベルの電流スイッチングに最適です。当社のパワーリレーは、SPST（1フォームA）、SPDT（1フォームC）、DPST（2フォームA）、またはDPDT（2フォームC）接点で、スルーホールパッケージ、Ag合金の接点材料が特徴です。最大スイッチング電圧が440 Vacまたは120 Vdcの当社のパワーリレーは、200～900 mWのコイル電力定格と、3～110 Vdcのコイル電圧を備えています。

Power Relays

＜パワーリレー製品概要＞
動作タイプ:　ラッチング式(シングルコイル、ダブルコイル)、非ラッチング式
回路:　SPST(1フォームA), SPDT(1フォームC), DPST(2フォームA), DPDT(2フォームC)
コイル電力:　200mW ~ 900mW
コイル電圧:　3V ~ 110V
スイッチング定格電流:　5A ~ 40A
スイッチング定格電圧:　24V ~ 120Vdc / 250V ~ 440Vac
サイズ:　18.2 x 10.2 x 15.5mm ~ 32.23 x 27.4 x 27.92mm

詳細を見る (米国HP)>>

＜Same Sky製パワーリレーシリーズ・主要性能リスト＞

見積り依頼

　その他の問い合わせ

非ラッチングタイプ　1フォームA

製品画像	シリーズ	コイルタイプ	接点タイプ	スイッチング定格電圧	スイッチング定格電流	コイル電圧	コイル電力	コイル絶縁クラス	シール性	サイズ[mm]

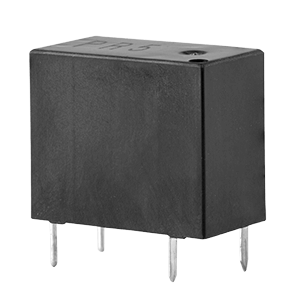

	PR5	非ラッチング	1フォームA	250Vac / 28Vdc	5A	5/12/24V	200mW	B	耐フラックス	18.2 x 10.2 x 15.5

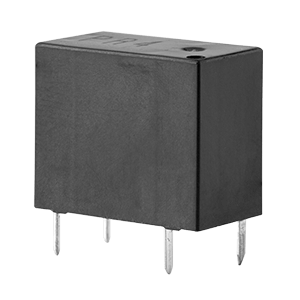

	PR4	非ラッチング	1フォームA	250Vac / 28Vdc	5A	5/12/24V	450mW	B	耐フラックス	18.2 x 10.2 x 15.5

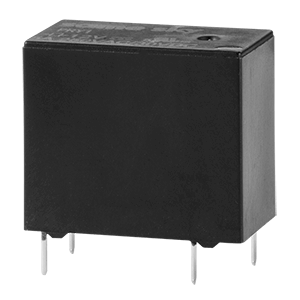

	PRY1	非ラッチング	1フォームA	250Vac / 30Vdc	5A	3/5/9/12/18/24V	450mW	F	エポキシ封止	18.2 x 10.2 x 15.8

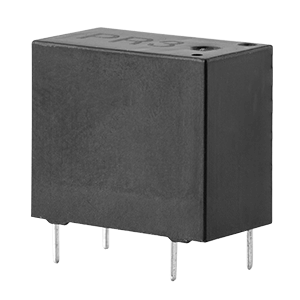

	PR3	非ラッチング	1フォームA	250Vac / 28Vdc	10A	5/12/24V	200mW	B	耐フラックス	18.6 x 10.4 x 15.8

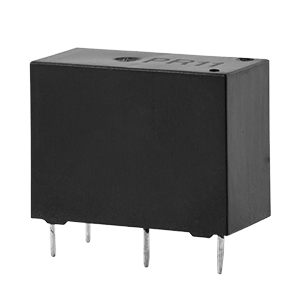

	PR11	非ラッチング	1フォームA	250Vac / 28Vdc	10A	5/12/24V	200mW	B	耐フラックス	20.9 x 10.2 x 15.5

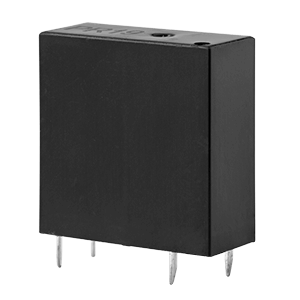

	PR19	非ラッチング	1フォームA	250Vac / 28Vdc	10A	5/12/24V	250mW	B	耐フラックス	24.6 x 10.6 x 25

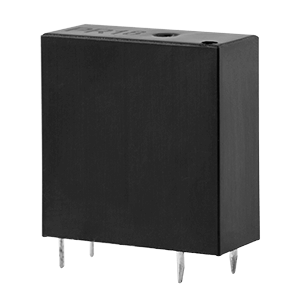

	PR18	非ラッチング	1フォームA	250Vac / 28Vdc	10A	5/12/24V	540mW	B	耐フラックス	24.6 x 10.6 x 25

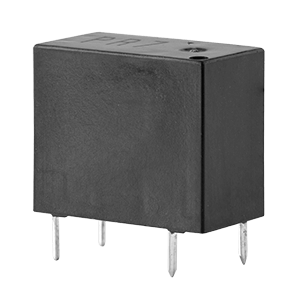

	PR7	非ラッチング	1フォームA	277Vac / 30Vdc	10A	5/12/24V	200mW	B	耐フラックス	18.2 x 10.2 x 15.5

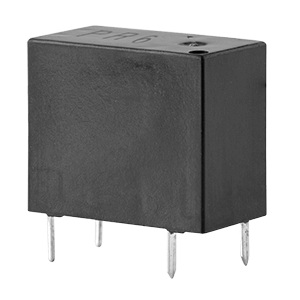

	PR6	非ラッチング	1フォームA	277Vac / 30Vdc	10A	5/12/24V	450mW	B	耐フラックス	18.2 x 10.2 x 15.5

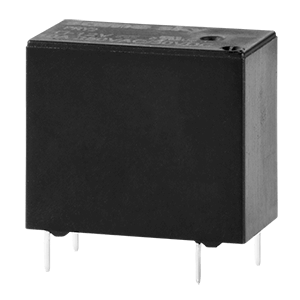

	PRY2	非ラッチング	1フォームA	250Vac / 30Vdc	10A	3/5/9/12/18/24V	450mW	F	エポキシ封止	18.2 x 10.2 x 15.8

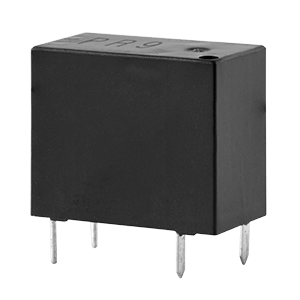

	PR9	非ラッチング	1フォームA	250Vac / 30Vdc	16A	5/12/24V	200mW	B	耐フラックス	18.2 x 10.2 x 15.5

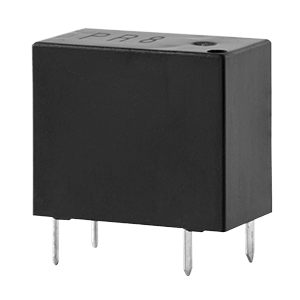

	PR8	非ラッチング	1フォームA	250Vac / 30Vdc	16A	5/12/24V	450mW	B	耐フラックス	18.2 x 10.2 x 15.5

非ラッチングタイプ　1フォームA／1フォームCオプション

製品画像	シリーズ	コイルタイプ	接点タイプ	スイッチング定格電圧	スイッチング定格電流	コイル電圧	コイル電力	コイル絶縁クラス	シール性	サイズ[mm]

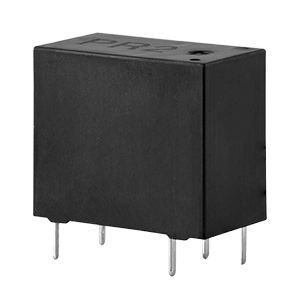

	PR2	非ラッチング	1フォームA/C	250Vac / 28Vdc	10A	5/12/24V	450mW	B	耐フラックス	18.6 x 10.4 x 15.8

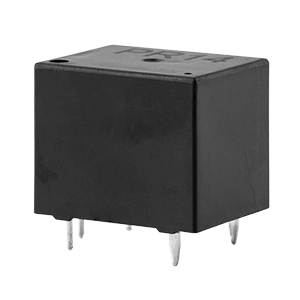

	PR14	非ラッチング	1フォームA/C	250Vac / 30Vdc	10A	5/12/24V	360mW	B	耐フラックス	19 x 15.5 x 15.8

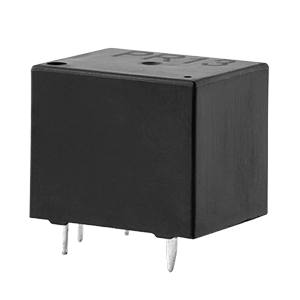

	PR13	非ラッチング	1フォームA/C	250Vac / 30Vdc	10A	5/12/24V	450mW	B	耐フラックス	19 x 15.5 x 15.8

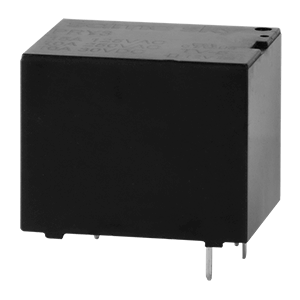

	PRY3	非ラッチング	1フォームA/C	277Vac / 30Vdc	10A	5/9/12/18/24V	360mW	A	耐フラックス/エポキシ封止	19.2 x 15.4 x 15.5

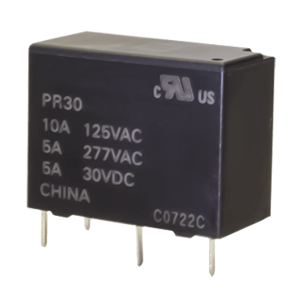

	PR30	非ラッチング	1フォームA/C	250Vac / 30Vdc	10A	3/5/6/9/12/18/24/48V	450mW	B	耐フラックス/エポキシ封止	20.5 x 10.2 x 15.3

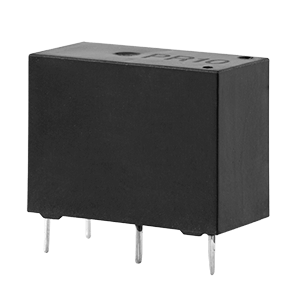

	PR10	非ラッチング	1フォームA/C	250Vac / 28Vdc	10A	5/12/24V	450mW	B	耐フラックス	20.9 x 10.2 x 15.5

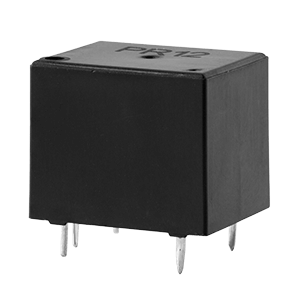

	PR12	非ラッチング	1フォームA/C	250Vac / 28Vdc	15A	5/12/24V	360mW	B	耐フラックス	19 x 15.5 x 15.8
	PR25	非ラッチング	1フォームA/C	300Vac / 30Vdc	15A	5/6/9/12/18/24/36/48V	360mW	F/B	耐フラックス/エポキシ封止	19 x 15.3 x 15.7

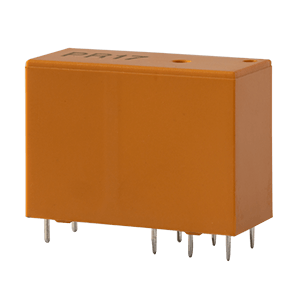

	PR17	非ラッチング	1フォームA/C	250Vac / 30Vdc	16A	5/12/24V	540mW	B	耐フラックス	29 x 12.6 x 20.8

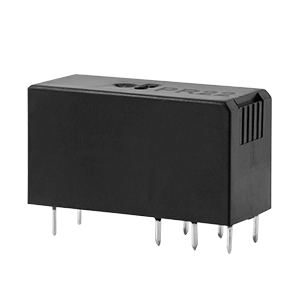

	PR22	非ラッチング	1フォームA/C	440Vac / 120Vdc	16A	5/12/24V	400mW	B	耐フラックス	29 x 12.6 x 15.8

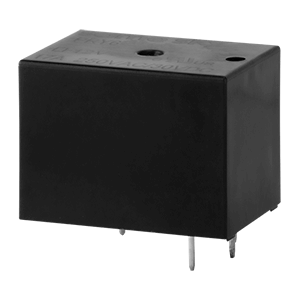

	PRY6	非ラッチング	1フォームA/C	277Vac / 28Vdc	17A	5/9/12/18/24V	360mW	F	耐フラックス/エポキシ封止	22 x 16 x 16.6

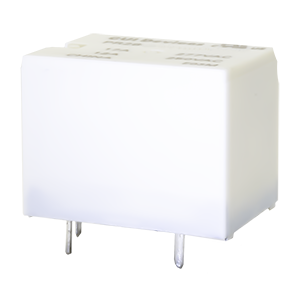

	PR28	非ラッチング	1フォームA/C	277Vac / 30Vdc	20A	3/5/6/9/12/15/18/24/36/48V	360mW	F	耐フラックス/エポキシ封止	22 x 16 x 16.6

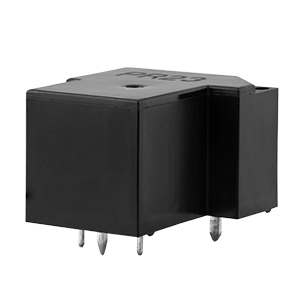

	PR23	非ラッチング	1フォームA/C	250Vac / 28Vdc	30A	5/12/24V	900mW	B	耐フラックス	27.4 x 31.8 x 20

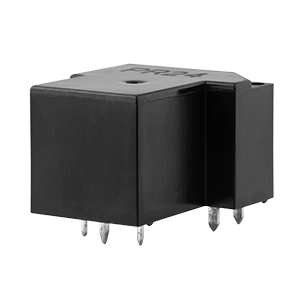

	PR24	非ラッチング	1フォームA/C	250Vac / 28Vdc	40A	5/12/24V	900mW	B	耐フラックス	27.4 x 31.8 x 20

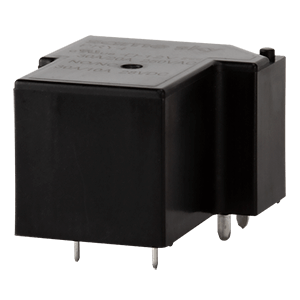

	PRY4	非ラッチング	1フォームA/C	277Vac / 30Vdc	40A	5/9/12/18/24V	900mW	F	耐フラックス/エポキシ封止	31.5 x 27.4 x 19.5

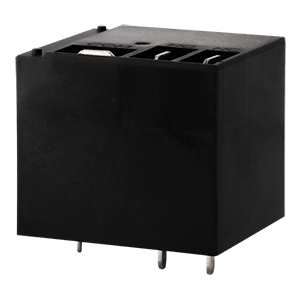

	PRY5	非ラッチング	1フォームA/C	277Vac / 30Vdc	40A	5/9/12/18/24V	900mW	F	耐フラックス/エポキシ封止	32 x 27.4 x 28

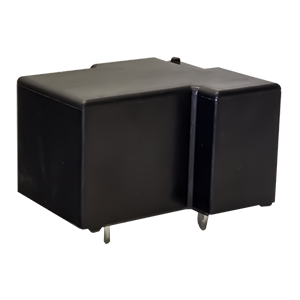

	PR26	非ラッチング	1フォームA/C	300Vac / 30Vdc	40A	5/6/9/12/18/24/48V	900mW	F/B	耐フラックス/エポキシ封止	31.8 x 26.9 x 19.1

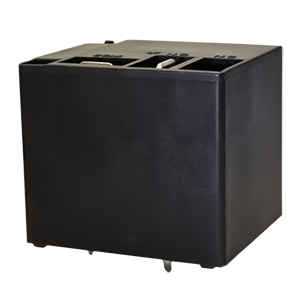

	PR27	非ラッチング	1フォームA/C	300Vac / 30Vdc	40A	5/6/9/12/15/18/24/48/70/110V	900mW	F/B	耐フラックス/エポキシ封止	32.23 x 27.4 x 27.92

非ラッチングタイプ　2フォームA／2フォームCオプション

製品画像	シリーズ	コイルタイプ	接点タイプ	スイッチング定格電圧	スイッチング定格電流	コイル電圧	コイル電力	コイル絶縁クラス	シール性	サイズ[mm]

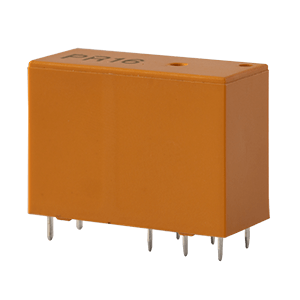

	PR16	非ラッチング	2フォームA/C	250Vac / 30Vdc	5A	5/12/24V	540mW	B	耐フラックス	29 x 12.6 x 20.8

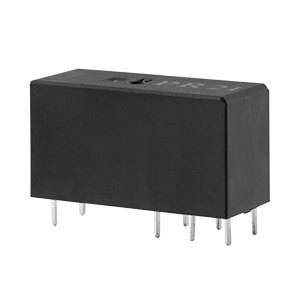

	PR21	非ラッチング	2フォームA/C	250Vac / 30Vdc	8A	5/12/24V	400mW	B	耐フラックス	29 x 12.6 x 20.8

ラッチングタイプ

製品画像	シリーズ	コイルタイプ	接点タイプ	スイッチング定格電圧	スイッチング定格電流	コイル電圧	コイル電力	コイル絶縁クラス	シール性	サイズ[mm]

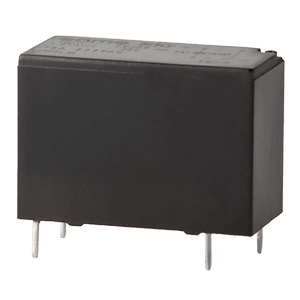

	PRL6	ラッチング（シングル/ダブル）	1フォームA	277Vac / 24Vdc	20A	3/5/9/12/24V	250mW/500mW	B	耐フラックス	20.2 x 10 x 14

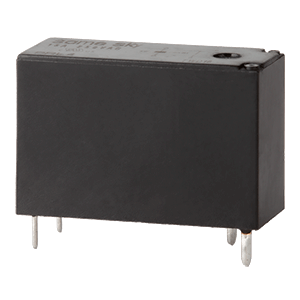

	PRL4	ラッチング（シングル/ダブル）	1フォームA	277Vac / 24Vdc	20A	3/5/9/12/24V	200mW/400mW	B	耐フラックス	24 x 15.8 x 10

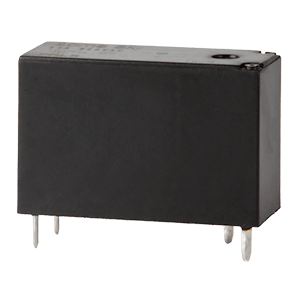

	PRL5	ラッチング（シングル/ダブル）	1フォームA	277Vac / 24Vdc	20A	3/5/9/12/24V	200mW/400mW	B	耐フラックス	24 x 15.8 x 10

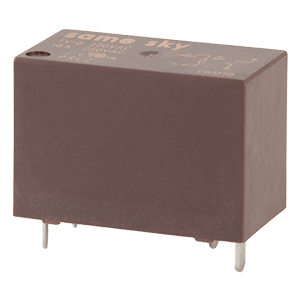

	PRL2	ラッチング（シングル/ダブル）	1フォームA	277Vac / 30Vdc	20A	3/5/9/12/24V	800mW/1200mW	B	耐フラックス	24.2 x 13 x 16.4

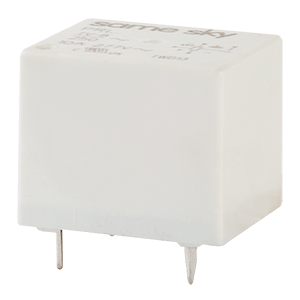

	PRL3	ラッチング（シングル/ダブル）	1フォームA/C	277Vac / 30Vdc	10A～15A	3/5/9/12/24V	400mW/800mW	B	耐フラックス	19 x 15.5 x 15.8

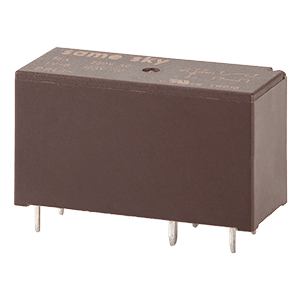

	PRL1	ラッチング（シングル/ダブル）	2フォームA	277Vac / 24Vdc	20A	3/5/9/12/24V	800mW/1200mW	B	耐フラックス	29 x 12.7 x 16

詳細を見る (米国HP)>>

見積りのご依頼

機種選定やその他のお問い合わせ

量産案件の日本窓口として、機種選定や仕様・サンプル確認等、サポート致します。

Pick up Products

2025年7月

パワーリレー 　 | PRLシリーズ

Power Relays

　Same Sky Japanのパワーリレーにラッチングタイプが新登場しました。この「PRL」で始まる6シリーズは、それぞれシングル/ダブルコイルタイプを用意しており、3V～24Vのコイル電圧を選択可能です。1フォームA/C、2フォームAタイプがあり、10～20Aの接点定格で提供します。
回路:　SPST(1 form A), SPDT(1 form C), DPST(2 form A)
スイッチング定格電圧:　250 Vac ~ 277 Vac
スイッチング定格電流:　5 A ~ 42 A
駆動コイル電圧:　3 Vdc ~ 24 Vdc
コイル耐熱クラス:　クラスB (PRL) / クラスF (PRY)
シール性:　耐フラックス形 (PRL) / エポキシ封止 (PRY)
寿命:　電気的寿命5万~10万回、機械的寿命100万~1,000万回

2024年3月

パワーリレー 　 | PRシリーズ

Power Relay

パワーリレーの製品ラインナップが拡大され、新たにコイルの耐熱クラスやシール性のオプションを備えたシリーズが多数追加されました。駆動電圧も最大110Vまでが選択できるようになっており、最も動作温度が広い機種では-55℃～ +105℃でご使用可能です。5A～ 40Aのスイッチング定格にて、更に多くの用途にご利用頂けます。
回路:　SPST(1 form A), SPDT(1 form C),
　　　　DPST(2 form A), DPDT(2 form C)
スイッチング定格電圧:　250 Vac ~ 440 Vac / 24 Vdc ~ 120 Vdc
スイッチング定格電流:　5 A ~ 40 A
駆動コイル電圧:　3 Vdc ~ 110 Vdc
コイル耐熱クラス:　クラスB / クラスF
シール性:　耐フラックス形 / エポキシ封止
寿命:　電気的寿命5万~10万回、機械的寿命100万~2,000万回
最大動作温度:　-55℃ ~ +155℃

2022年10月

＜新製品グループ＞　パワーリレー 　 | PRシリーズ

Power Relay

　新製品グループとしてパワーリレーが登場しました。スイッチング定格電流は最大40Aにて、シリーズそれぞれが5V, 12V, 24Vのバリエーションを備えた、非ラッチング式、ピンタイプのシンプルかつ入手性の良い製品群です。
動作タイプ：非ラッチング式
コイル電力：200mW ~ 900mW
回路：SPST(1 form A), SPDT(1 form C),
　　　DPST(2 form A), DPDT(2 form C)
スイッチング電圧：250V ~ 440Vac / 24V ~ 120Vdc
スイッチング電圧：5A ~ 40A
接点抵抗：100mΩ
接点材質：Au+Ag
寿命：電気的 5万~10万回、機械的 100万~2000万回
サイズ：18.2 x 10.2 x 15.5mm ~ 29 x 12.6 x 20.8mm

詳細を見る (米国HP)>>
