機器側に取り付ける受け側コネクタです。ACアダプターなどのプラグが挿入され、電源を供給します。基板実装タイプやパネルマウントタイプなどがあり、従来のノートPCや、多くの電子機器の電源入力部として使用されています。スイッチ付き、ロック付き、防水タイプなどがあります。

ACアダプターや電源ケーブル側に取り付ける差し込み側コネクタです。DCジャックと組み合わせて使用し、確実な電源供給を行います。

ケーブル側に取り付けるタイプの受け側コネクタです。電源ケーブルの中継・延長や、別のタイプのコネクタへの変換に使用されます。

出力の大きいACアダプターなどで使用される、3～4ピンでロック付きの丸型コネクタです。主に医療機器や産業機器の電源用に使用されています。

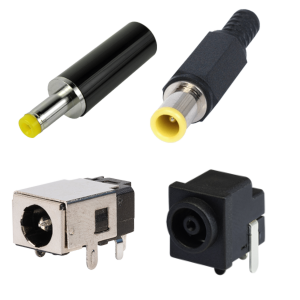

電圧・電流・極性の異なるACアダプターを誤って接続しないようにするため、DC電源コネクタにはさまざまなサイズが規格化されています。DCプラグのサイズは一般に「外径 × 内径」で表します。例えば5.5×2.1mmの場合、外径5.5mm、内径2.1mmです。DCジャック側では、このプラグに適合する穴径（外側接点）とセンターピンの寸法が対応します。(プラグ：円筒径 x 中心の穴径⇔ジャック：穴径 x ピン径)。適合しないサイズを使用すると接触不良や通電不良、発熱の原因となります。最も一般的なのは5.5 x 2.1 mmで、次いで5.5 x 2.5 mmですが、一般的に外径・接点サイズが大きい製品ほど高い電流容量に対応しやすい傾向があります。一部のサイズでは、プラグ側にピンが付いた形状のものもあります。当社では2.35 x 0.7 mmの小型タイプからラインナップしている他、国内で規格化されたEIAJ-1~5サイズも用意しています。

プラグ規格	ピン径	穴径	外径	形状図
EIAJ-1	-	0.7 mm	2.35 mm
EIAJ-2	-	1.7 mm	4.00 mm
EIAJ-3	-	1.7 mm	4.75 mm
EIAJ-4	1.05 mm	3.3 mm	5.5 mm
EIAJ-5	1.40 mm	4.3 mm	6.5 mm

※EIAJ規格と当社コネクターの電圧範囲は必ずしも一致しませんが、それをカバーする定格電圧となっております。

プラグの長さが異なると、奥まで挿入できなかったり、内部接点へ十分に届かなかったりする場合があります。ジャックを機器筐体内部に組み込む場合、筐体外装の厚さも考慮し、選定することが重要です。

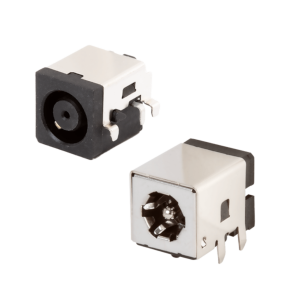

必要な電圧・電流に対して十分な定格を持つ製品を選定します。許容値を超える条件で使用すると、接点の発熱や寿命低下、接触不良の原因となることがあります。

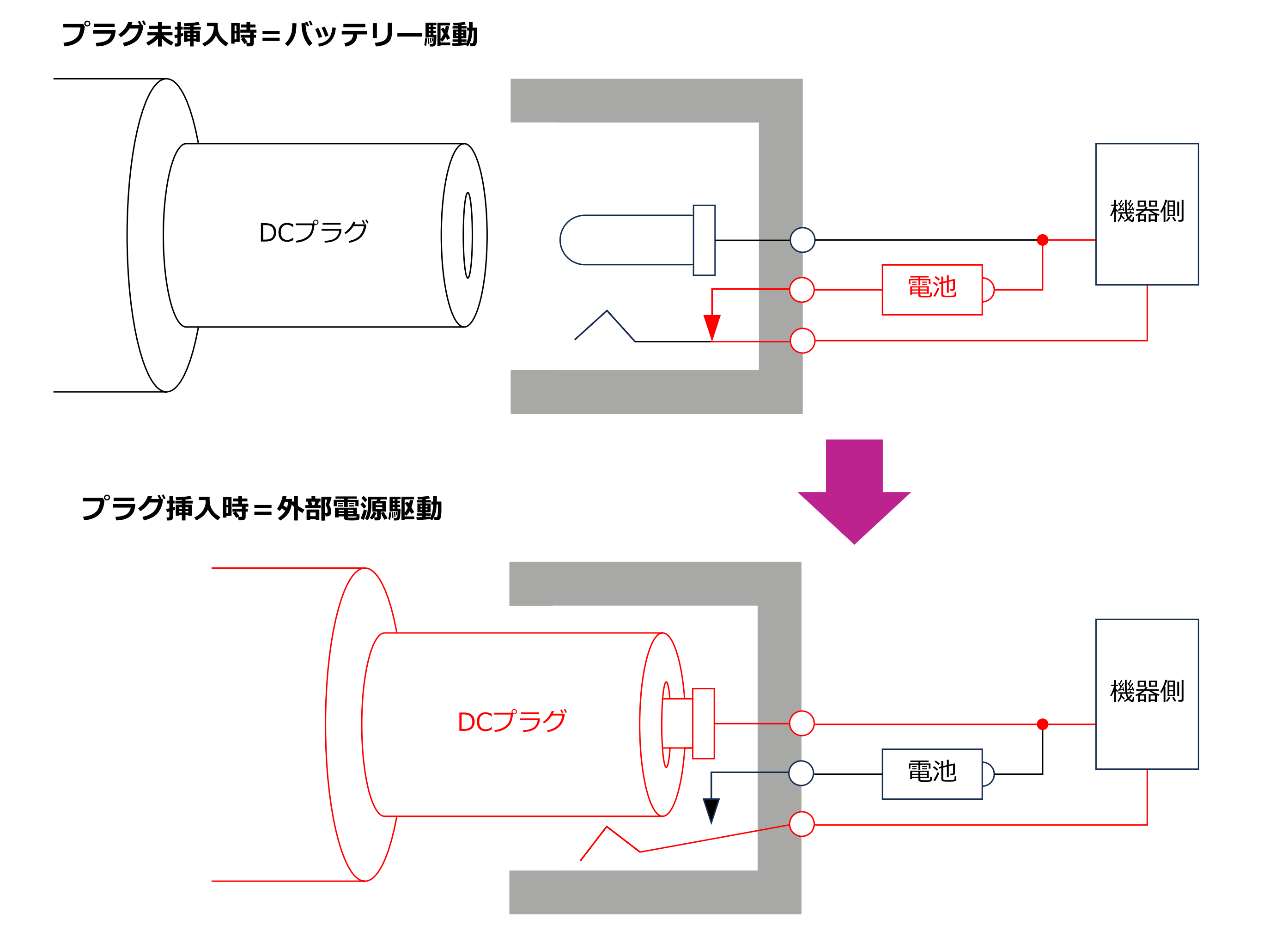

スイッチ付きDCジャックには、DCプラグの挿入によって接点が切り替わるタイプがあります。外部電源を接続したときにバッテリーから外部電源へ電源経路を切り替えるなど、電源の切り替えに利用できます。 例えば、バッテリーを内蔵した機器にスイッチ付きDCジャックを使用すると、DCプラグが接続されていないときはバッテリーから給電し、DCプラグを接続すると外部電源から給電する、といった構成が可能です。 スイッチの接点構成や定格は製品によって異なるため、接続する回路や電源条件に適した製品を選定してください。

まず、使用するACアダプターや既存機器のDCプラグのサイズを確認します。一般的なDCプラグでは外径と内径によってサイズが表され、例えば5.5×2.1mmの場合、外径5.5mm、内径2.1mmです。DCジャックとDCプラグは、寸法が適合する組み合わせを選ぶ必要があります。また、プラグの長さや接点形状などによっても適合性が異なる場合があるため、実際の組み合わせを確認してください。

接続する電源の電圧と、機器が必要とする電流に対して、十分な定格を持つ製品を選定します。特に定格電流については、使用するDCプラグや電源条件、温度なども考慮し、実際の使用条件が製品の仕様範囲内に収まることを確認してください。

DCジャックには、プリント基板に直接実装する基板実装タイプと、機器の筐体やパネルに取り付けるパネルマウントタイプがあります。基板の構造や筐体の設計、取り付けスペースに応じて適切なタイプを選択してください。

使用環境や機器の仕様に応じて、スイッチ付き、ロック機構付き、防水タイプなどの機能を選択します。例えば、外部電源とバッテリーを切り替える場合はスイッチ付き、振動などによるプラグの抜けを防止したい場合はロック機構付き、水分や粉塵への対策が必要な場合は防水タイプが適しています。

寸法が適合している場合でも、DCプラグの挿入長やジャック周辺のスペースによっては、機器に組み込めない場合があります。特に基板実装タイプでは、基板上の部品配置や筐体との干渉も考慮して選定してください。

PLC、HMI、小型コントローラ、計測機器などの電源入力に使用されます。外部DC電源を容易に着脱できるため、機器の設置や保守、交換が必要な用途に適しています。

ルータ、ゲートウェイなど、通信機器、ネットワーク機器、周辺機器などのDC電源入力に使用されます。ACアダプターなどから供給される直流電源を機器へ接続する用途に適しています。

監視カメラ、センサー、セキュリティ関連機器などの電源入力に使用されます。用途に応じて、抜け防止や防水性などの機能を備えたDCジャックを選択できます。

各種計測機器や小型の医療関連機器などの電源入力に使用されます。機器の仕様や使用環境に応じて、適切な定格電圧・電流や実装方法の製品を選定する必要があります。

オーディオ機器、照明機器、IoT機器など、外部DC電源を使用するさまざまな電子機器に採用されています。小型機器では、限られたスペースに実装できる小型DCジャックが利用される場合があります。

ハンドヘルドオシロスコープ、データロガー、小型測定器など、ポータブル計測機器やバッテリー駆動機器などの外部電源入力に使用されます。スイッチ付きDCジャックを使用することで、外部電源とバッテリーの切り替えに利用できる場合があります。

空調服などのウェアラブル機器では、バッテリーからファンなどの機器へ電力を供給するための電源接続にDC電源コネクタが使用されます。着用時の動きやケーブルの引っ張りなどを考慮し、小型・軽量で、用途に適した耐久性を持つ製品を選定することが重要です。

DCジャックは機器側、DCプラグはケーブル側に取り付けられるコネクタです。両者を接続することで電源を供給します。

センタープラスとセンターマイナスは、DC電源コネクタの中心電極をプラス極・マイナス極のどちらとして使用するかを示す配線方式です。ACアダプターと機器側で極性が一致していないと、正常に動作しないだけでなく、機器の故障につながる恐れがあります。

外径は同じですが内径が異なるため、完全な互換性は保証されません。適切な組み合わせで使用してください。

パネルマウントは筐体へ固定するタイプ、基板実装はプリント基板へ直接取り付けるタイプです。

DC電源コネクタは、主に機器へ直流電源を供給するためのコネクタです。一方、USB Type-Cは電源供給だけでなく、データ通信や映像出力などにも利用できる多機能なコネクタです。 USB Power Delivery（USB PD）に対応したUSB Type-Cでは、接続する機器や電源に応じて電圧・電流を調整できます。一方、DCジャックは、機器に必要な電圧のDC電源をシンプルに接続したい場合に適しています。 そのため、固定電圧のDC電源をシンプルに供給する機器ではDCジャック、電源供給に加えてデータ通信やUSB PDなどの機能を利用する機器ではUSB Type-Cが適しています。用途や機器の仕様に応じて適切なコネクタを選択してください。

接続する機器が必要とする最大電流以上の定格電流を持つDCジャックを選定してください。ただし、定格電流は使用するプラグ、電圧、温度などの条件に影響される場合があります。実際の使用条件が製品の仕様範囲内に余裕を持って収まることを確認してください。

外径や内径が同じ場合でも、プラグの長さ、接点形状、センターピンなどの仕様によって適合しない場合があります。DCジャックとDCプラグを組み合わせて使用する場合は、それぞれのメーカーが指定する適合条件を確認してください。

振動やケーブルの引っ張りなどによるDCプラグの抜けを防止したい場合に、ロック機構付きのDCジャックが適しています。産業機器やウェアラブル機器など、接続の安定性が求められる用途では、使用環境に応じてロック機構の有無を検討してください。

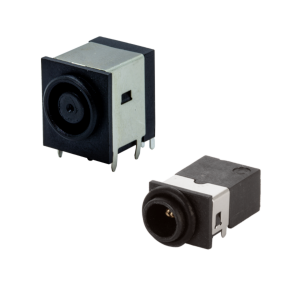

水分や粉塵などが存在する環境で使用する機器の電源入力に適しています。屋外機器、産業機器、センサーなど、通常のDCジャックでは環境への対応が難しい用途では、防水性能を備えた製品を選択できます。必要な防水性能は、機器の使用環境に応じて確認してください。
