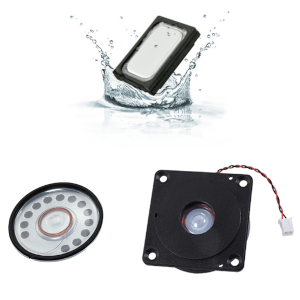

スピーカー

10mmから205mmのサイズのフレームサイズと、72から135dB範囲のSPLを備えた、Same Skyのスピーカー製品ラインアップは、お客様のサウンド要件に必要な品質とアクセシビリティを提供します。当社の標準的なスピーカーの選択には、様々なフレーム形状、マグネットタイプ、取り付けスタイルがあり、デザインに素早くプラグ・アンド・プレイできます。また、機械や電気のさまざまな変更により、お客様に最適なスピーカーをカスタマイズすることもできます。いくつかのツイーターと、IEC 60601-1-8のアラーム信号要件を満たすように設計された医療スピーカーもいくつか用意されています。

＜スピーカー製品概要＞
入力:　20mW ~ 50W
音圧:　62dB ~ 106.7dB (1m)
共振周波数:　50Hz ~ 1.7kHz
インピーダンス:　4Ω ~ 50Ω
実装タイプ:　SMT、半田パッド、ばね接点、ピン、リード線、コネクタ付き
サイズ:　Φ10 x 2.9mm ~ Φ205 x 83mm/(長方形最小:12 x 6 x 2mm)

詳細を見る (米国HP)>>

Speakers Line up

　Same Skyのスピーカーには、フレームサイズφ10mm ~ φ205mm、出力音圧62dB~106.7dB(1m)、インピーダンス4Ω~50Ωに及ぶ、500機種を超える幅広いラインナップで、様々な形状や実装タイプのオプションがあります。
　その中にも、最小15 x 8mm ~ 最大Φ57mmまで揃えた防水タイプや、ケースに収められた状態で提供されるため音響設計の労力が省けるエンクロージャー付きスピーカー、低い周波数から対応可能で豊かな音質を実現可能な広帯域スピーカーなど、様々な特徴を持った製品をご用意しております。

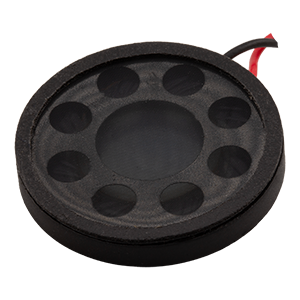

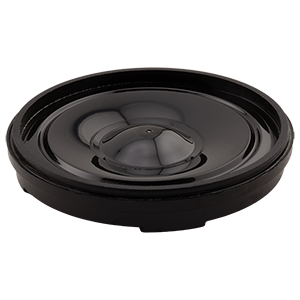

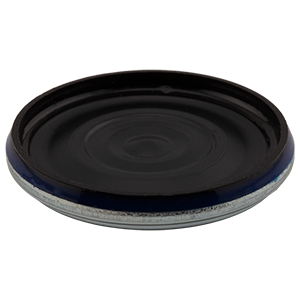

防水スピーカー(円形)IPX5~8, IP67
外形: Φ20mm ~ Φ57mm
厚さ: 3.9mm ~ 21mm
入力: 1.2W ~ 3W
音圧: 77dB ~ 88 dB

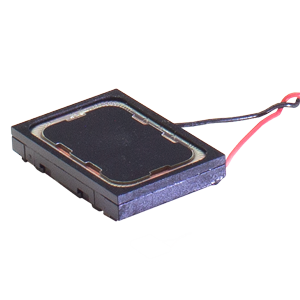

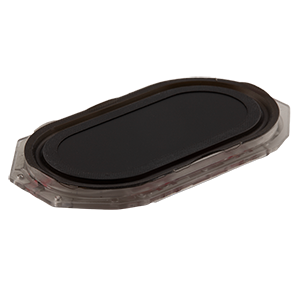

防水スピーカー(角/楕円)IPX4~8, IP67
外形: 15mm x 8mm ~ 58mm x 35mm
厚さ: 2.5mm ~ 19.5mm
入力: 0.7W ~ 6W
音圧: 70dB ~ 89.8dB

IP67防水小型レシーバー
外形: 12 x 6 x 2mm / 15 x 6 x 2mm
入力: 20mW(32Ω)
音圧: 117dB(人口耳)
接続: ばね接点

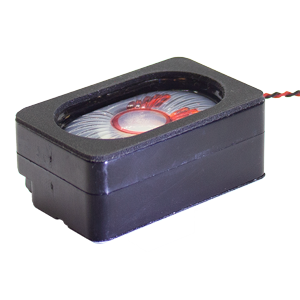

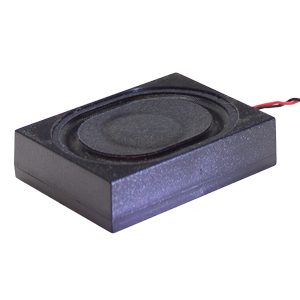

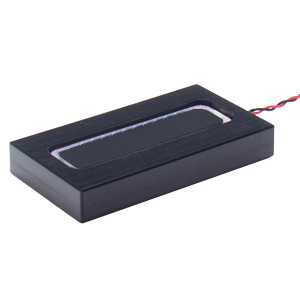

エンクロージャー付きIP67防水スピーカー
外形: 25 x 15.6 x 11mm ~ 50 x 35 x 28mm
入力: 1W ~ 2W
音圧: 69dB ~ 86dB
Ｆ０: 680Hz ~ 1,700Hz

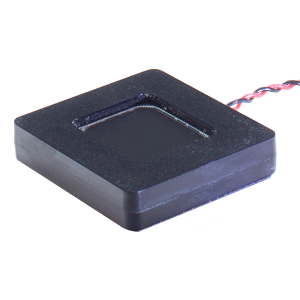

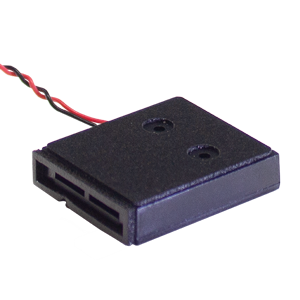

~40mmクラスエンクロージャー付きスピーカ
外形: 20 x 13 x 4.87mm ~ 43 x 30 x 15 mm
入力: 0.8W ~ 2W
音圧: 70dB ~ 80dB
Ｆ０: 750Hz ~ 1,300Hz

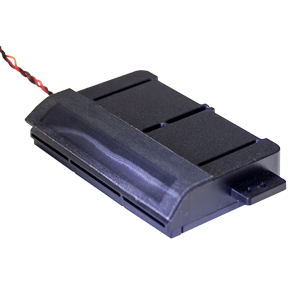

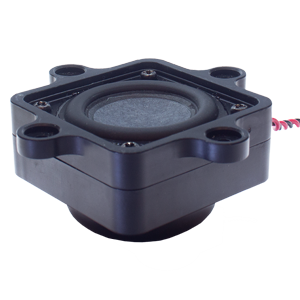

50mm~クラスエンクロージャー付きスピーカ
外形: 57.5 x 23 x 15mm ~ 88 x 59 x 55mm
入力: 2W
音圧: 71dB ~ 84dB
Ｆ０: 320Hz ~ 800Hz

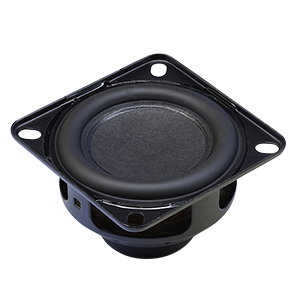

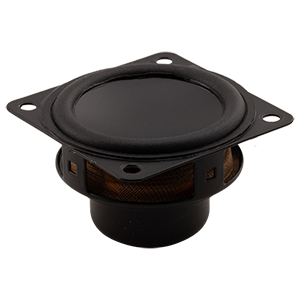

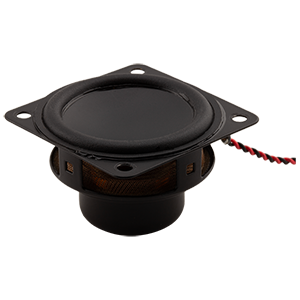

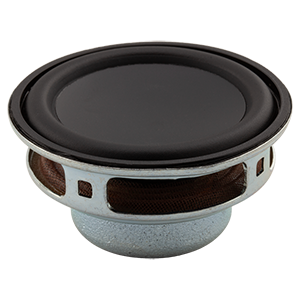

広帯域スピーカー
外形: 20 x 20 x 9.5mm~ 48 x 48 x 37.6mm
入力: 2W ~ 5W
音圧: 77dB ~ 91dB
Ｆ０: 160Hz ~ 530Hz

小型SMTスピーカー
外形: 13 x 13 x 4mm / 15 x 15 x 5mm
入力: 0.3W / 0.7W
音圧: 67dB
洗浄対応

ピン端子カプセル型スピーカー
外形: Φ15 / Φ17 / Φ21 / Φ31.8mm
厚さ: 7.5mm ~ 20.5mm (洗浄対応)
入力: 0.1W ~ 0.3W
音圧: 67dB ~ 75dB

Φ10～Φ18円形スピーカー
外形: Φ10～Φ18mm
＜入力0.2W ~ 0.5W品＞
音圧: 62dB ~ 73dB
Ｆ０: 600Hz ~ 1200Hz

＜入力2W品＞
音圧: 73dB ~ 76.5dB
Ｆ０: 500Hz ~ 610Hz

Φ20クラス円形スピーカー
外形: Φ20～Φ25mm
＜入力0.1W ~ 0.5W品＞
音圧: 66dB ~ 80dB
Ｆ０: 480Hz ~ 850Hz

＜入力1W ~ 3W品＞
音圧: 74dB ~ 83dB
Ｆ０: 250Hz ~ 660Hz

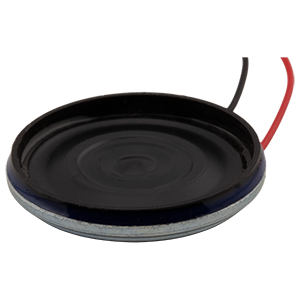

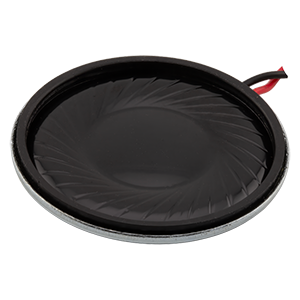

Φ30クラス円形スピーカー
外形: Φ26～Φ31mm
＜入力0.03W ~ 0.5W品＞
音圧: 68dB ~ 94.8dB
Ｆ０: 220Hz ~ 850Hz

＜入力1W ~ 2W品＞
音圧: 76dB ~ 84dB
Ｆ０: 310Hz ~ 780Hz

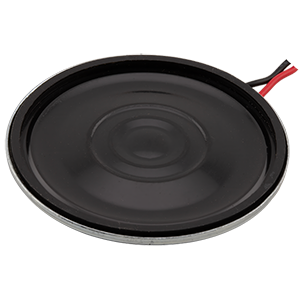

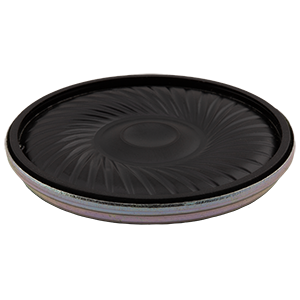

Φ40クラス円形スピーカー
外形: Φ36～Φ42mm
＜入力0.04W ~ 0.5W品＞
音圧: 71dB ~ 87dB
Ｆ０: 180Hz ~ 800Hz

＜入力1W ~ 8W品＞
音圧: 80dB ~ 86.5dB
Ｆ０: 145Hz ~ 600Hz

Φ50クラス円形スピーカー
外形: Φ45～Φ50mm
＜入力0.2W ~ 0.5W品＞
音圧: 73dB ~ 84dB
Ｆ０: 360Hz ~ 600Hz

＜入力1W ~ 10W品＞
音圧: 80dB ~ 89dB
Ｆ０: 220Hz ~ 500Hz

Φ57円形スピーカー
外形: Φ57mm
＜入力0.2W ~ 0.25W品＞
音圧: 74dB ~ 83dB
Ｆ０: 380Hz ~ 530Hz

＜入力1W ~ 3W品＞
音圧: 85dB ~ 91dB
Ｆ０: 400Hz ~ 450Hz

Φ70クラス円形スピーカー
外形: Φ66～Φ70mm
＜入力0.3W ~ 0.5W品＞
音圧: 78dB ~ 83dB
Ｆ０: 300Hz ~ 460Hz

＜入力2W ~ 3W品＞
音圧: 85dB ~ 93dB
Ｆ０: 200Hz ~ 300Hz

Φ80~Φ90クラス円形スピーカー
外形: Φ77～Φ92mm
入力: 1W ~ 12W
音圧: 79dB ~ 101.8dB
Ｆ０: 100Hz ~ 580Hz

Φ100~Φ120クラス円形スピーカー
外形: Φ100～Φ120mm
入力: 2W ~ 25W
音圧: 89dB ~ 106.7dB
Ｆ０: 80Hz ~ 1000Hz

Φ130~Φ200クラス円形スピーカー
外形: Φ134～Φ205mm
入力: 5W ~ 50W
音圧: 96dB ~ 105dB
Ｆ０: 50Hz ~ 160Hz

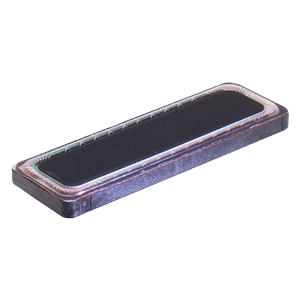

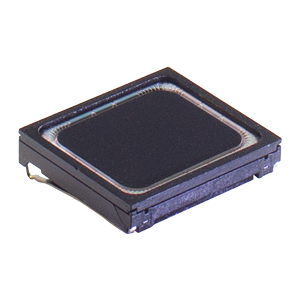

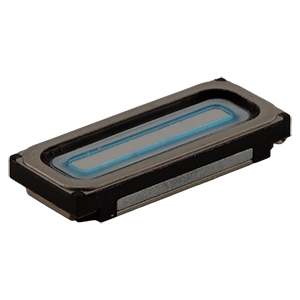

長方形薄型スピーカー
外形: 長さ15mm~ 20mm、幅9mm ~ 13mm
厚さ: 2.5mm / 3.0mm / 3.5mm
入力: 0.7W ~ 1W
音圧: 68dB ~ 75dB

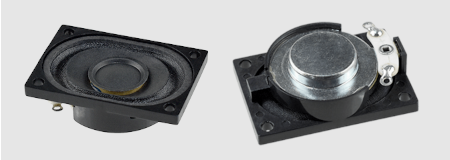

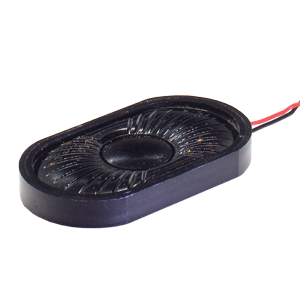

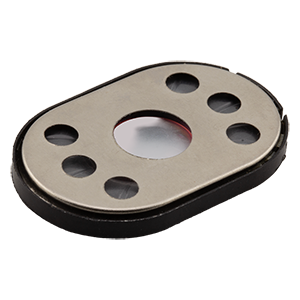

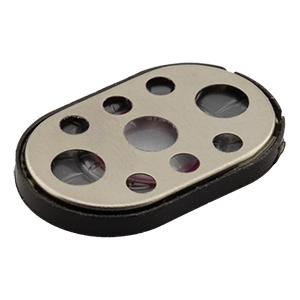

長方形/楕円形スピーカー
外形: 長さ20mm~ 40mm、幅14mm ~ 30mm
厚さ: 3.5mm ~ 17.5mm
入力: 0.5W ~ 6W
音圧: 71dB ~ 85.8dB

詳細を見る (米国HP)>>

Pick up Products

2024年10月

スピーカー製品ラインナップ拡大 　 | CMS, CDSシリーズ

　Same Skyのスピーカー製品ラインは、様々な設計に合わせてご選定頂けるように、多彩な特徴を持ったモデルを標準品として用意しております。今回は新たにΦ23～28mm円形タイプ、25 x 14mm～40 x 28.3mmの長方形タイプ、55mm～60mmの大口径タイプを追加し、更にバリエーションを拡充するとともに、それぞれコストパフォーマンスに優れた新製品でお客様のご要望にお応えして参ります。
サイズ:　Φ23 x 5.7mm～Φ66 x 20mm
形状:　円形、長方形、角型
音圧:　74dB～85dB (1m/1W換算)
インピーダンス:　8Ω
共振周波数:　400Hz～900Hz
実装タイプ:　半田端子 / リード線

品番	入力	最大入力	音圧	インピーダンス	共振周波数	形状	実装タイプ	サイズ
CMS-235-18L152	1.00W	1.50W	80.0dB	8Ω	800Hz	円形	リード線	23 x 23 x 5.7mm
CMS-2853-28L152	2.00W	2.20W	91.0dB	8Ω	900Hz	円形	リード線	28 x 28 x 5.3mm
CMS-2806-18L152	1.00W	3.00W	87.0dB	8Ω	550Hz	円形	リード線	28 x 28 x 6mm
CMS-251454-18SP	1.00W	1.50W	80.0dB	8Ω	700Hz	長方形	半田端子	25 x 14 x 5.4mm
CMS-40308-18E	1.50W	3.00W	88.5dB	8Ω	650Hz	長方形	半田端子	40 x 20 x 8mm
CMS-402811-18E	1.00W	2.00W	84.0dB	8Ω	450Hz	長方形	半田端子	40 x 28.3 x 11.5mm
CDS-5017-0258E	0.25W	0.50W	84.0dB	8Ω	500Hz	角型	半田端子	50 x 50 x 17.5mm
CDS-5718-0258E	0.25W	0.50W	93.0dB	8Ω	420Hz	円形	半田端子	57 x 57 x 18mm
CDS-575719-0258E	0.25W	0.50W	99.0dB	8Ω	500Hz	角型	半田端子	57 x 57 x 19.5mm
CDS-5719-038E	0.30W	0.60W	96.5dB	8Ω	420Hz	円形	半田端子	57 x 57 x 19.5mm
CDS-5719-18E	1.00W	2.00W	84.0dB	8Ω	400Hz	円形	半田端子	57 x 57 x 19.5mm
CDS-6620-058E	0.50W	1.00W	87.0dB	8Ω	430Hz	角型	半田端子	66 x 66 x 20mm

2024年8月

スピーカーラインナップ拡大 　 | CMS, CDS, CTWシリーズ

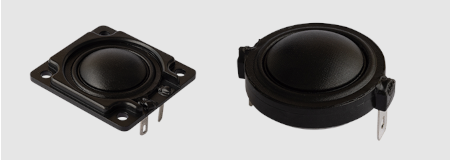

　新たに20機種以上のスピーカーがリリースです。高周波帯域向けのツイーター（CTWシリーズ）ではφ30.7～φ58.8mmの10～20W入力品を用意する他、φ15mm～バネ接点タイプや、ガスケット/両面テープ+防塵布付きのリード線タイプも多数追加致しました。

2024年1月

スピーカーラインナップ拡大

30種以上のスピーカーがリリースとなり、多彩なラインナップが更に拡充されました。13 x 13mm、15 x 15mmのSMTマイクロスピーカーや、φ23mmレシーバーの他、25 x 14mm～φ61mmのエンクロージャー付き防水スピーカー、φ28/φ30mmピンタイプなど、ユニークな製品が多数追加されております。

2023年9月

スピーカー新製品紹介 　

IPX4 ~ IPX5 防水スピーカー
　防水タイプでは、IPX4 ~ IPX5で、小型のΦ20mm、Φ36mm品の他、230Hz~広帯域の31.7mm正方形、6W入力の58 x 35mm楕円形タイプが新たに加わりました。

広帯域スピーカー
　正方形の広帯域モデルでは28mm ~ 48mm角のモデルが加わりました。28mm角で270Hz~、48mm角で170Hz~を実現しており、リード線付きも新登場です。

円形スピーカー
　スタンダードな円形タイプはΦ18mmで入力2Wのモデル3機種が加わった他、Φ40mm ~ φ48.25mmで、F0=145Hzのモデルや入力5W、8W、10Wのモデルを追加しました。

2023年6月

IPX5~8防水スピーカー新製品 　| CMS, CDSシリーズ

　　多数採用されているSame Skyの防水スピーカーシリーズに新たなラインナップが登場しました。8Ωスピーカーの中では最小面積となる15 x 8 x 3mmの製品から、防水スピーカーでは過去最大のφ57mm x 15.5mmの製品まで、24機種が追加され、防水性としても最高のIPX8のモデルを多数リリース致しました。長方形タイプを中心に、より高い入力容量、音圧、そして多様なサイズ展開で、広範なご要望に対応して参ります。

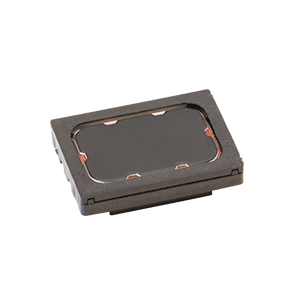

15 x 8 mm IPX8 長方形タイプ
