株式会社Same Sky Japan

＜スライドスイッチ製品概要＞
回路:　SPDT, SP3T, SP4T, DPDT, DP3T, DP4T
ピッチ:　2mm ~ 6.9mm
ツマミ長:　2mm ~ 12mm
動作力:　140gf ~ 350gf
定格電圧:　6V ~ 50V
定格電流:　50mA ~ 500mA
実装タイプ:　SMT、スルーホール

＜スライドスイッチ主要性能リスト＞

・SPDTタイプ（単極双投）

品番	回路	切替タイミング	ツマミ長	ツマミ色	定格電圧	定格電流	実装タイプ	方向	サイズ (mm)

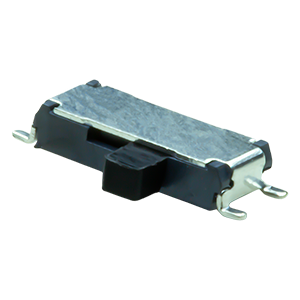

SLW-662712-15A-SMT-TR	SPDT	ノンショーティング	1.5 mm	黒色	6 Vdc	300 mA	SMT	ライトアングル	6.6 x 2.75 x 1.2

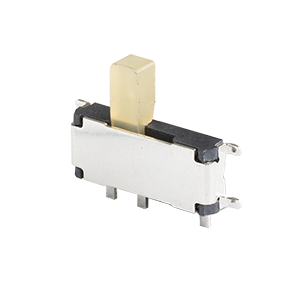

SLW-682715-25A-SMT-TR	SPDT	ノンショーティング	2.5 mm	黒色	6 Vdc	300 mA	SMT	ライトアングル	6.6 x 2.75 x 1.5

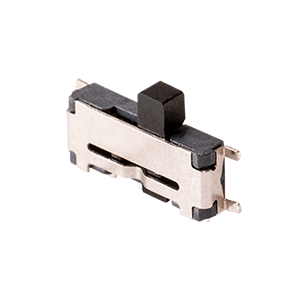

SLW-66527511-SMT-TR	SPDT	ノンショーティング	1.5 mm	黒色	12 Vdc	50 mA	SMT	ライトアングル	6.65 x 2.75 x 1.1

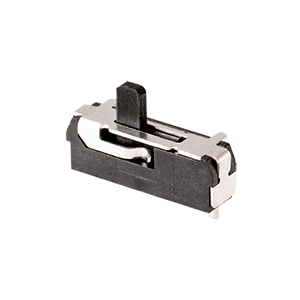

SLW-88229-2-SMT-TR	SPDT	ノンショーティング	2 mm	黒色	12 Vdc	100 mA	SMT	ライトアングル	8.8 x 2 x 2.9

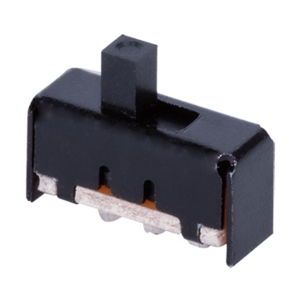

SLW-116641-3A-RA-S-D	SPDT	ショーティング	3 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	11.6 x 6 x 4.1

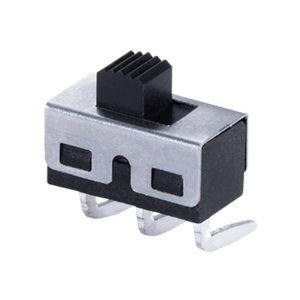

SLW-1276466-3A-RA-N-D	SPDT	ノンショーティング	3 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	12.7 x 6.4 x 6.6

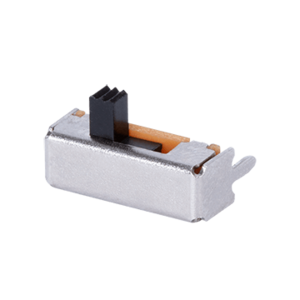

SLW-1277545-3A-RA-N-D	SPDT	ノンショーティング	3 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	12.7 x 7.5 x 4.5

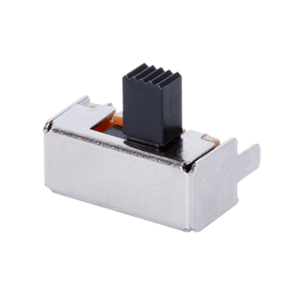

SLW-1298856-5A-RA-N-D	SPDT	ノンショーティング	5 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	12.9 x 8.8 x 5.6

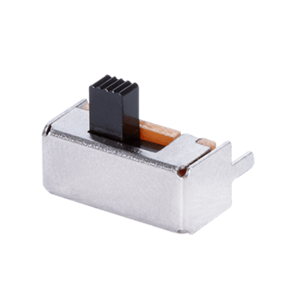

SLW-129956-4A-RA-N-D	SPDT	ノンショーティング	4 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	12.9 x 9 x 5.6

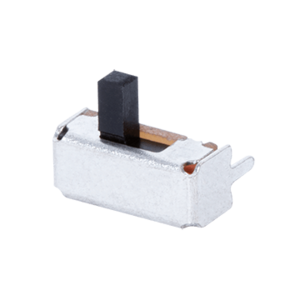

SLW-835636-3A-RA-N-D	SPDT	ノンショーティング	3 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	8.3 x 5.6 x 3.6

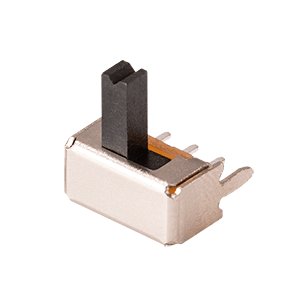

SLW-864547-5A-RA-D	SPDT	ショーティング	5 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	8.6 x 4.5 x 4.7

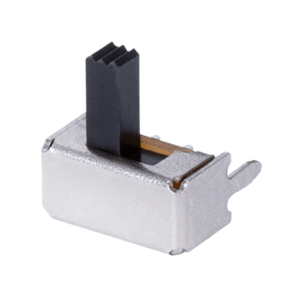

SLW-864574-5A-RA-N-D	SPDT	ノンショーティング	5 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	8.6 x 4.5 x 7.4

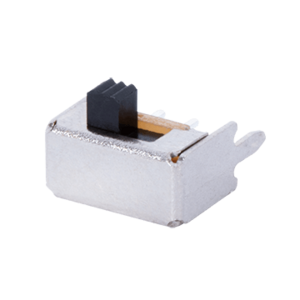

SLW-864587-2A-RA-N-D	SPDT	ノンショーティング	2 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	8.6 x 4.5 x 8.7

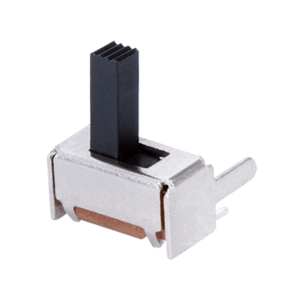

SLW-874744-6A-RA-N-D	SPDT	ノンショーティング	6 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	8.7 x 4.7 x 4.4

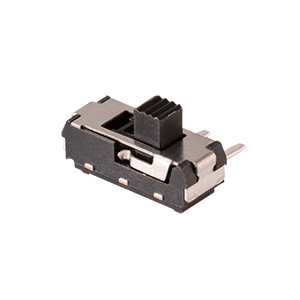

SLW-913535-2A-RA-D	SPDT	ノンショーティング	2 mm	黒色	6 Vdc	300 mA	スルーホール	ライトアングル	9.1 x 3.5 x 3.5

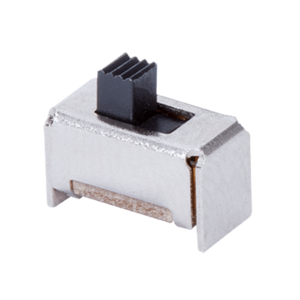

SLW-865144-2A-N-SMT-TR	SPDT	ノンショーティング	2 mm	黒色	50 Vdc	300 mA	SMT	垂直	8.6 x 5.1 x 4.4

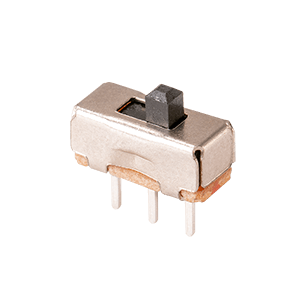

SLW-883935-2A-D	SPDT	ノンショーティング	2 mm	黒色	30 Vdc	500 mA	スルーホール	垂直	8.8 x 3.9 x 3.5

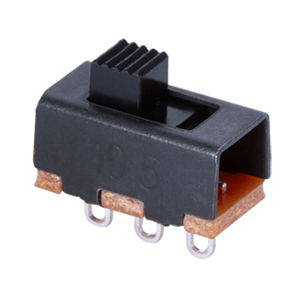

SLW-105558-2A-N-D	SPDT	ノンショーティング	2 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	10.5 x 5 x 5.8

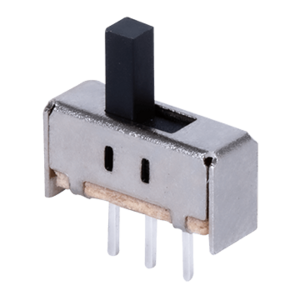

SLW-116641-5A-S-D	SPDT	ショーティング	5 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	11.6 x 6 x 4.1

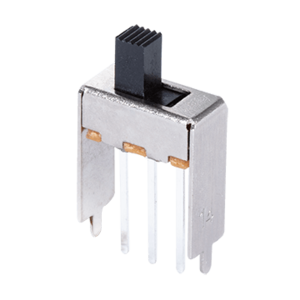

SLW-121457-5A-N-D	SPDT	ノンショーティング	5 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	12.1 x 14 x 5.7

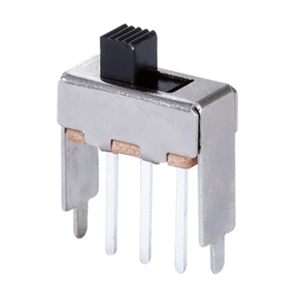

SLW-121456-3A-N-D	SPDT	ノンショーティング	3 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	12.1 x 14.3 x 5.6

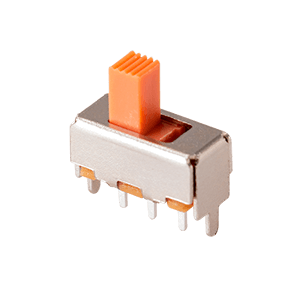

SLW-121586-5A-D	SPDT	ノンショーティング	5 mm	橙色	50 Vdc	500 mA	スルーホール	垂直	12.1 x 5.8 x 5

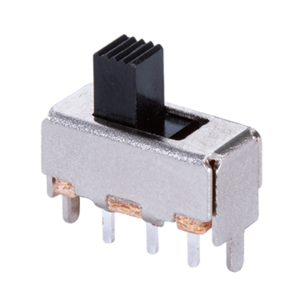

SLW-12689-4A-N-D	SPDT	ノンショーティング	4 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	12.1 x 6 x 8.9

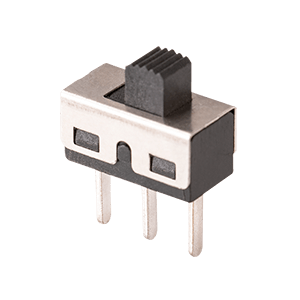

SLW-1276864-4A-D	SPDT	ノンショーティング	4 mm	黒色	30 Vdc	500 mA	スルーホール	垂直	12.7 x 6.8 x 6.4

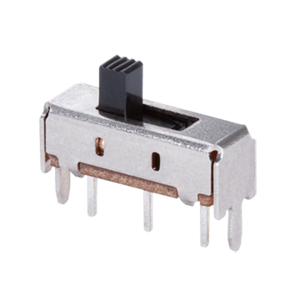

SLW-1277744-3A-N-D	SPDT	ノンショーティング	3 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	12.7 x 7.7 x 4.4

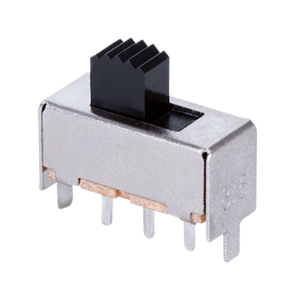

SLW-1711575-5A-N-D	SPDT	ノンショーティング	5 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	17 x 11.5 x 7.5

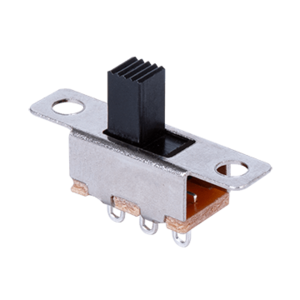

SLW-195557-5A-N-D	SPDT	ノンショーティング	5 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	19.5 x 5 x 5.7

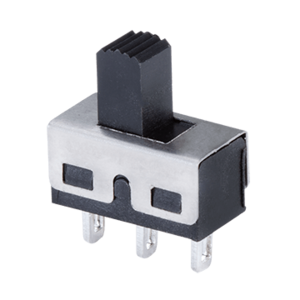

SLW-1966466-6A-N-D	SPDT	ノンショーティング	6 mm	黒色	125 Vac	1500 mA	スルーホール	垂直	19.6 x 6.4 x 6.6

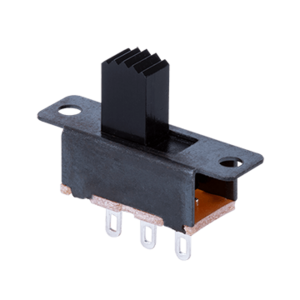

SLW-232775-8A-N-D	SPDT	ノンショーティング	8 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	23.2 x 7 x 7.5

・DPDTタイプ（双極双投）

品番	回路	切替タイミング	ツマミ長	ツマミ色	定格電圧	定格電流	実装タイプ	方向	サイズ (mm)

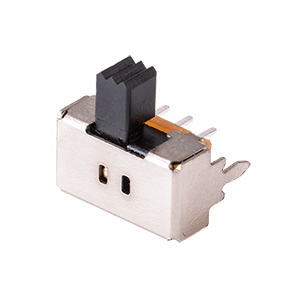

SLW-108645-4A-RA-D	DPDT	ノンショーティング	4 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	10.8 x 6.4 x 5

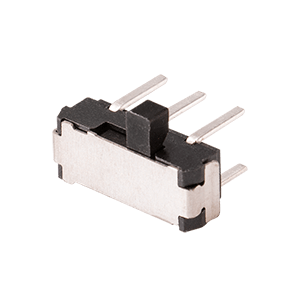

SLW-91353-2A-RA-D	DPDT	ノンショーティング	2 mm	黒色	12 Vdc	100 mA	スルーホール	ライトアングル	10.8 x 6.4 x 5

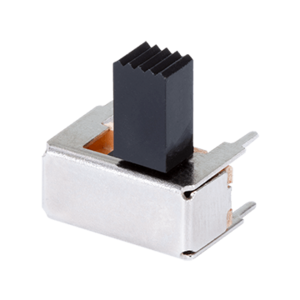

SLW-1411565-9A-RA-N-D	DPDT	ノンショーティング	9 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	14.2 x 11 x 6.5

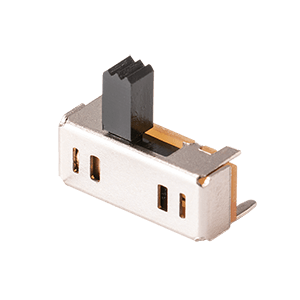

SLW-1516255-6A-RA-D	DPDT	ショーティング	6 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	15.1 x 6.2 x 5.5

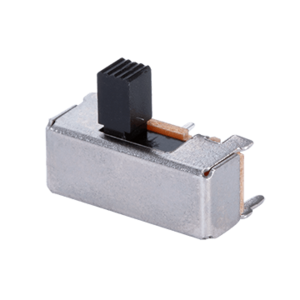

SLW-158562-5A-RA-N-D	DPDT	ノンショーティング	5 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	15.1 x 8.5 x 6.2

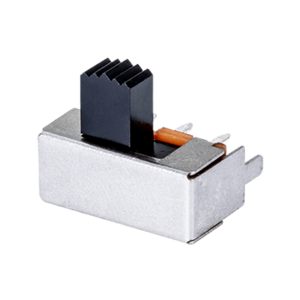

SLW-171375-7A-RA-N-D	DPDT	ノンショーティング	7 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	17 x 13 x 7.5

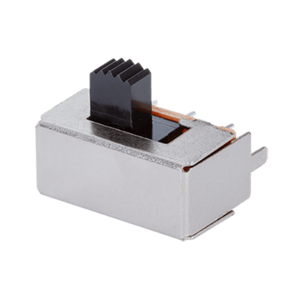

SLW-1981594-6A-RA-N-D	DPDT	ノンショーティング	6 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	19.8 x 15 x 9.4

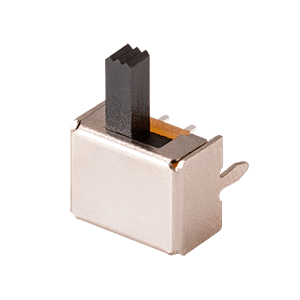

SLW-826947-5A-RA-D	DPDT	ショーティング	5 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	8.2 x 6.9 x 4.7

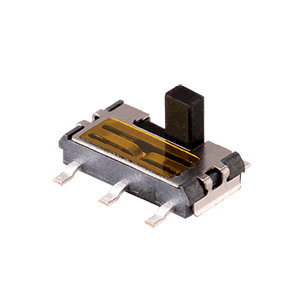

SLW-713515-2A-SMT-TR	DPDT	ノンショーティング	2 mm	黒色	12 Vdc	100 mA	SMT	垂直	7.1 x 3.5 x 1.5

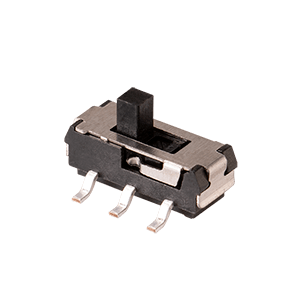

SLW-913535-2A-SMT	DPDT	ノンショーティング	2 mm	黒色	12 Vdc	100 mA	SMT	垂直	9.1 x 3.5 x 3.5
SLW-993515-2A-SMT-TR	DPDT	ノンショーティング	2 mm	黒色	12 Vdc	100 mA	SMT	垂直	9.9 x 3.5 x 1.5

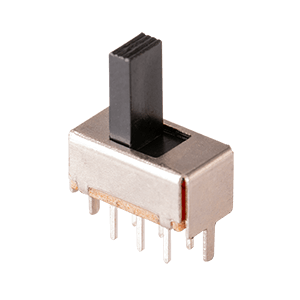

SLW-111629-7A-D	DPDT	ノンショーティング	7 mm	黒色	50 Vdc	500 mA	スルーホール	垂直	11.1 x 6.2 x 5.5

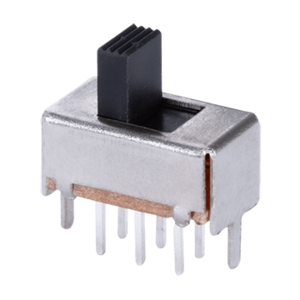

SLW-118562-4A-N-D	DPDT	ノンショーティング	4 mm	黒色	50 Vdc	500 mA	スルーホール	垂直	11.1 x 8.5 x 6.2

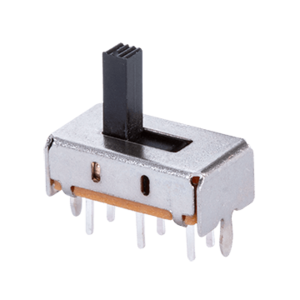

SLW-127787-6A-N-D	DPDT	ノンショーティング	6 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	12.7 x 7.8 x 8

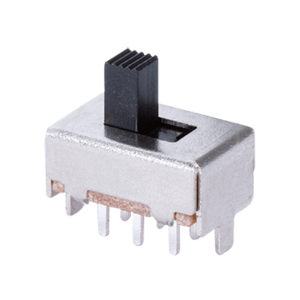

SLW-135987-5A-N-D	DPDT	ノンショーティング	5 mm	黒色	50 Vdc	500 mA	スルーホール	垂直	13.5 x 9 x 8.7

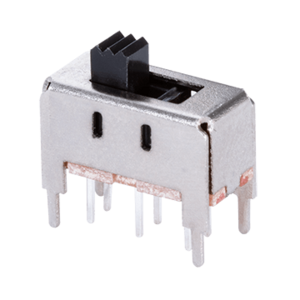

SLW-141165-3A-N-D	DPDT	ノンショーティング	3 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	14.2 x 11.4 x 6.7

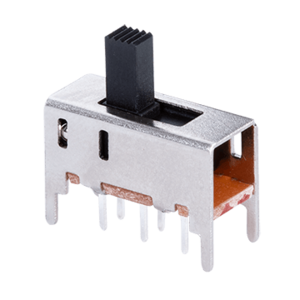

SLW-161167-6A-N-D	DPDT	ノンショーティング	6 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	16 x 11 x 6.9

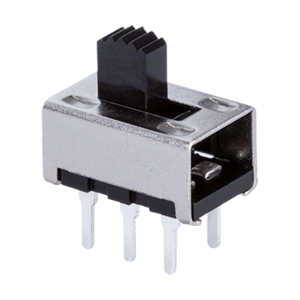

SLW-1678105-6A-N-D	DPDT	ノンショーティング	6 mm	黒色	12 Vdc	1000 mA	スルーホール	垂直	16 x 7.8 x 10.5

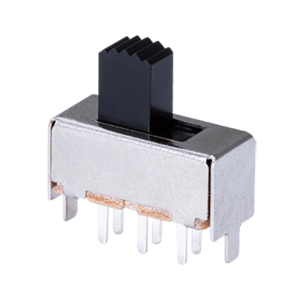

SLW-171175-7A-N-D	DPDT	ノンショーティング	7 mm	黒色	50 Vdc	500 mA	スルーホール	垂直	17 x 11 x 7.5

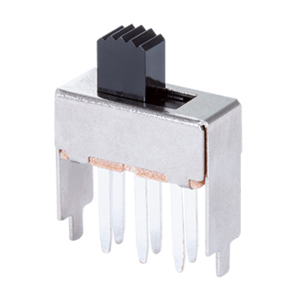

SLW-171775-6A-N-D	DPDT	ノンショーティング	6 mm	黒色	50 Vdc	500 mA	スルーホール	垂直	17 x 17 x 7.5

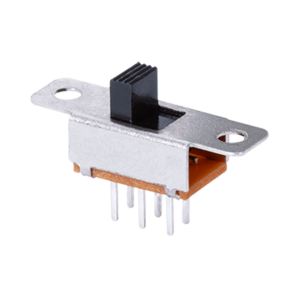

SLW-195963-3A-N-D	DPDT	ノンショーティング	3 mm	黒色	50 Vdc	500 mA	スルーホール	垂直	19.5 x 9 x 6.3

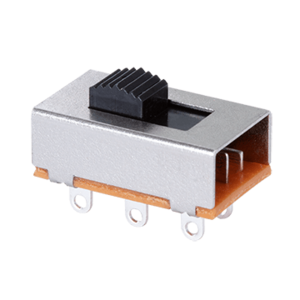

SLW-228128-3A-N-D	DPDT	ノンショーティング	3 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	22 x 8 x 12.8

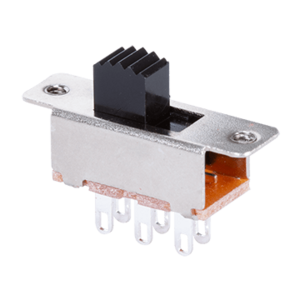

SLW-23775-5A-N-D	DPDT	ノンショーティング	5 mm	黒色	50 Vdc	500 mA	スルーホール	垂直	23.2 x 7 x 7.5

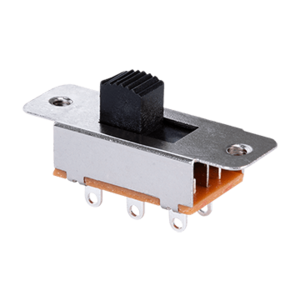

SLW-2858128-6A-N-D	DPDT	ノンショーティング	6 mm	黒色	50 Vdc	100 mA	スルーホール	垂直	28.5 x 8 x 6.7

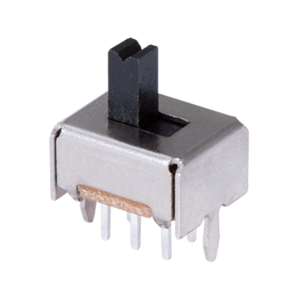

SLW-867569-4A-N-D	DPDT	ノンショーティング	4 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	8.6 x 7.5 x 6.9

・SP3Tタイプ（単極三投）

品番	回路	切替タイミング	ツマミ長	ツマミ色	定格電圧	定格電流	実装タイプ	方向	サイズ (mm)

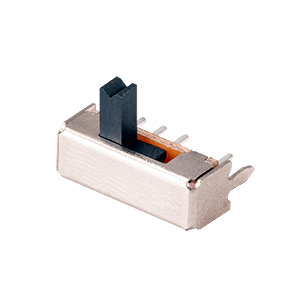

SLW-1274547-4A-RA-D	SP3T	ショーティング	4 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	12.7 x 4.5 x 4.7

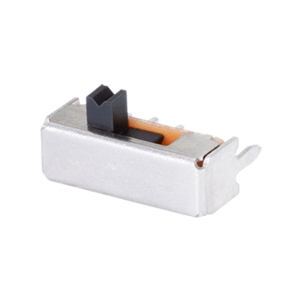

SLW-1277545-2A-RA-S-D	SP3T	ショーティング	2 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	12.7 x 7.5 x 4.5

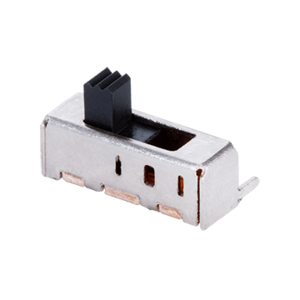

SLW-166261-4A-RA-N-D	SP3T	ノンショーティング	4 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	16.5 x 6.2 x 6.1

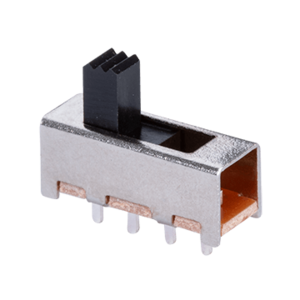

SLW-156646-5A-N-D	SP3T	ノンショーティング	5 mm	黒色	50 Vdc	500 mA	スルーホール	垂直	15.6 x 6.4 x 6

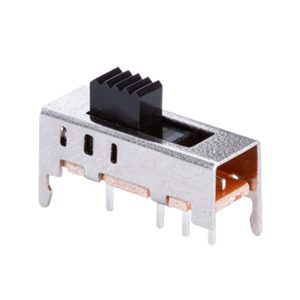

SLW-178562-3A-S-D	SP3T	ショーティング	3 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	17 x 6 x 6.4

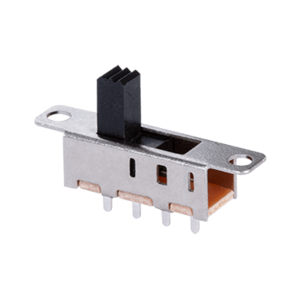

SLW-237661-6A-N-D	SP3T	ノンショーティング	6 mm	黒色	50 Vdc	500 mA	スルーホール	垂直	23.7 x 4.7 x 6.2

・DP3Tタイプ（双極三投）

品番	回路	切替タイミング	ツマミ長	ツマミ色	定格電圧	定格電流	実装タイプ	方向	サイズ (mm)

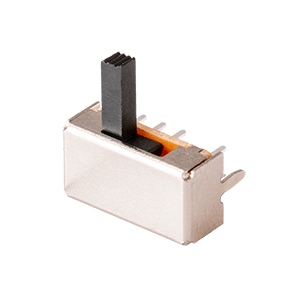

SLW-126747-6A-RA-D	DP3T	ショーティング	6 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	12.6 x 7 x 4.7

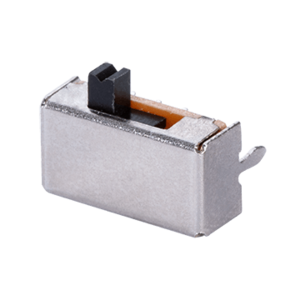

SLW-127777-2A-RA-S-D	DP3T	ショーティング	2 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	12.7 x 7.7 x 7

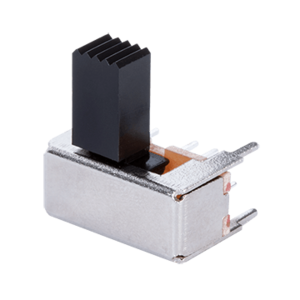

SLW-1411565-9A-RA-S-D	DP3T	ショーティング	9 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	14 x 11.5 x 6.5

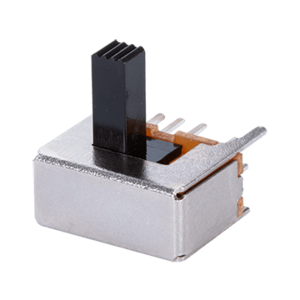

SLW-141468-8A-RA-S-D	DP3T	ショーティング	8 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	14.2 x 14 x 6.6

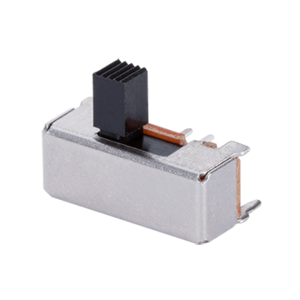

SLW-1518562-5A-RA-S-D	DP3T	ショーティング	5 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	15.1 x 8.5 x 6.2

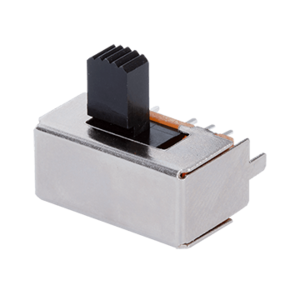

SLW-1981594-8A-RA-S-D	DP3T	ショーティング	8 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	19.8 x 15 x 9.4

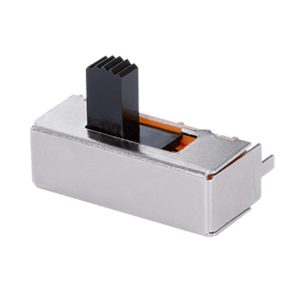

SLW-2714892-9A-RA-S-D	DP3T	ショーティング	9 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	27.1 x 14.8 x 9.2

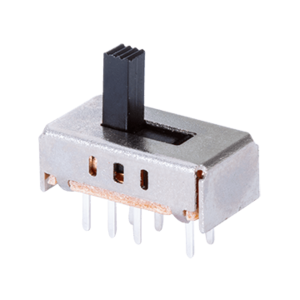

SLW-127477-5A-S-D	DP3T	ショーティング	5 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	12.7 x 4.7 x 7

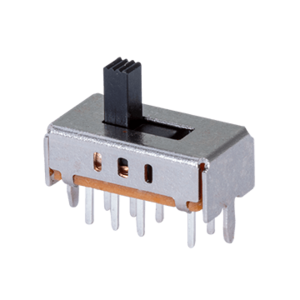

SLW-127787-4A-S-D	DP3T	ショーティング	4 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	12.7 x 7.8 x 7

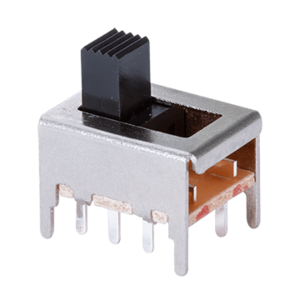

SLW-149610-5A-N-D	DP3T	ノンショーティング	5 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	14 x 9.8 x 10.3

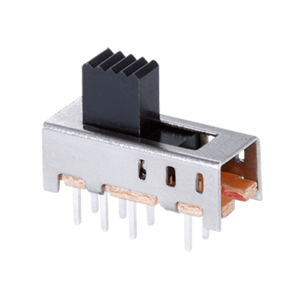

SLW-1575662-5A-S-D	DP3T	ショーティング	5 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	15.7 x 5.6 x 6.4

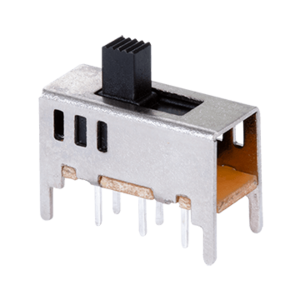

SLW-161167-4A-N-D	DP3T	ノンショーティング	4 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	16 x 11 x 6.7

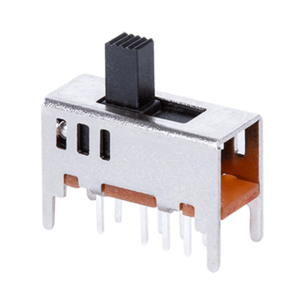

SLW-161167-5A-S-D	DP3T	ショーティング	5 mm	黒色	30 Vdc	200 mA	スルーホール	垂直	16 x 11.3 x 6.7

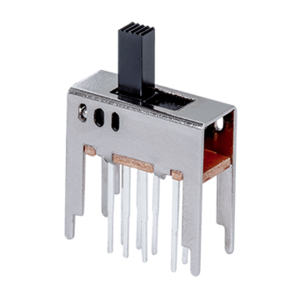

SLW-161768-7A-S-D	DP3T	ショーティング	7 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	16.3 x 15.3 x 6.5

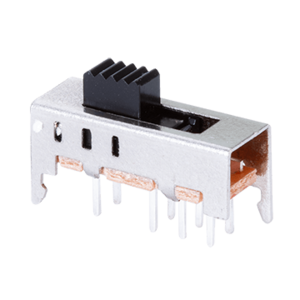

SLW-17856-3A-S-D	DP3T	ショーティング	3 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	17 x 6 x 6.4

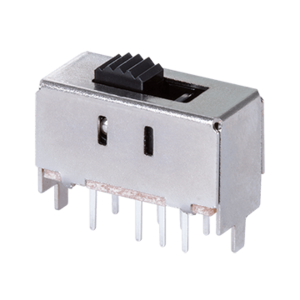

SLW-201594-2A-S-D	DP3T	ショーティング	2 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	20 x 15.4 x 9.4

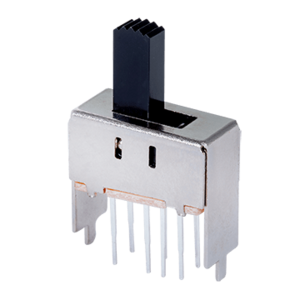

SLW-202194-12A-S-D	DP3T	ショーティング	12 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	20 x 21 x 9.4

・SP4Tタイプ（単極四投）

品番	回路	切替タイミング	ツマミ長	ツマミ色	定格電圧	定格電流	実装タイプ	方向	サイズ (mm)

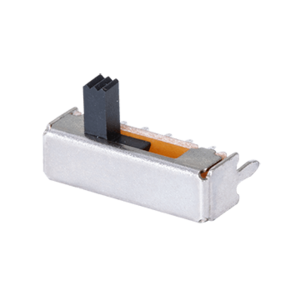

SLW-147844-4A-RA-S-D	SP4T	ショーティング	4 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	14.7 x 8 x 4.4

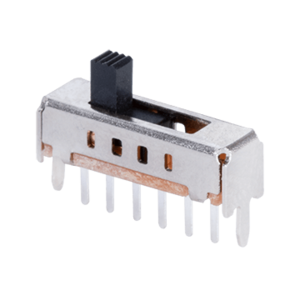

SLW-1477944-3A-S-D	SP4T	ショーティング	3 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	14.7 x 7.9 x 4.4

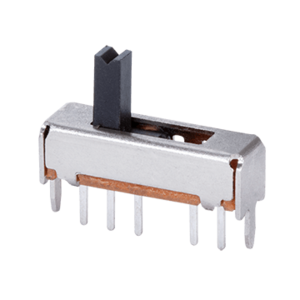

SLW-1478144-5A-S-D	SP4T	ショーティング	5 mm	黒色	50 Vdc	300 mA	スルーホール	垂直	14.7 x 8.1 x 4.4

・DP4Tタイプ（双極四投）

品番	回路	切替タイミング	ツマミ長	ツマミ色	定格電圧	定格電流	実装タイプ	方向	サイズ (mm)

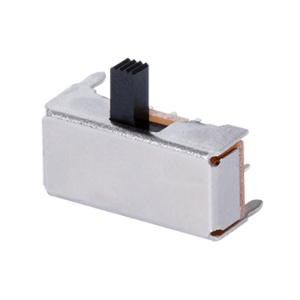

SLW-1474769-4A-RA-N-D	DP4T	ノンショーティング	4 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	15 x 4.7 x 6.9

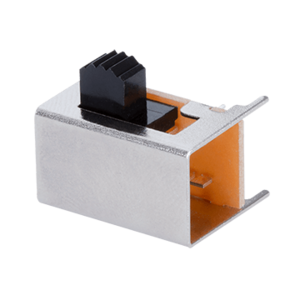

SLW-18115106-5A-RA-S-D	DP4T	ショーティング	5 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	18 x 11.5 x 10.6

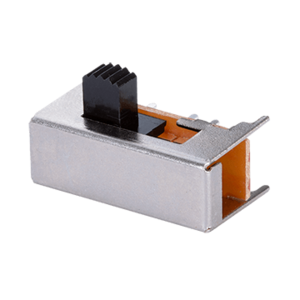

SLW-2414894-6A-RA-S-D	DP4T	ショーティング	6 mm	黒色	50 Vdc	300 mA	スルーホール	ライトアングル	26 x 14.8 x 9

・小型スライドスイッチ

品番	回路	切替タイミング	ツマミ長	ツマミ色	定格電圧	定格電流	実装タイプ	方向	サイズ (mm)

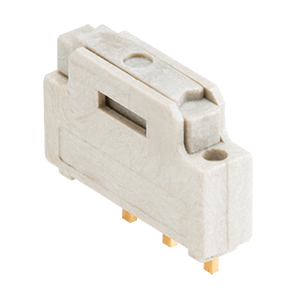

MSS-102564-V-SMT	SPDT	ショーティング	0 mm	灰色	24 Vdc	300 mA	SMT	ライトアングル	10 x 2.5 x 6.4
MSS-102545-14A-V-SMT	SPDT	ショーティング	1.4 mm	灰色	24 Vdc	300 mA	SMT	ライトアングル	10 x 2.5 x 6.4

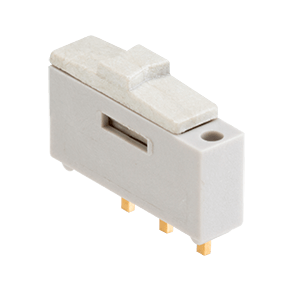

MSS-102545-14A-V-SMT-TR	SPDT	ショーティング	1.4 mm	灰色	24 Vdc	300 mA	SMT	ライトアングル	10 x 2.5 x 6.4

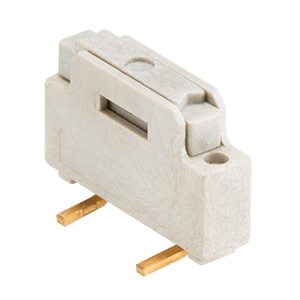

MSS-102564-SV-SMT	SPDT	ショーティング	0 mm	灰色	24 Vdc	300 mA	SMT	垂直	10 x 2.5 x 6.4

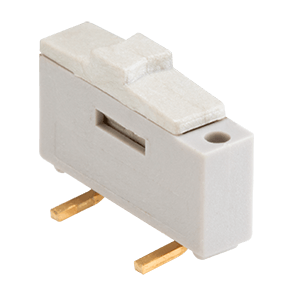

MSS-102545-14A-SV-SMT	SPDT	ショーティング	1.4 mm	灰色	24 Vdc	300 mA	SMT	垂直	10 x 2.5 x 6.4

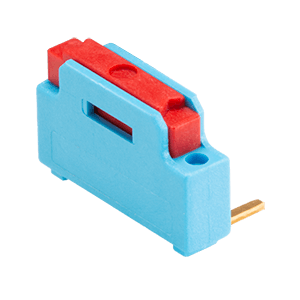

MSS-102564-90-D	SPDT	ショーティング	0 mm	赤色	24 Vdc	300 mA	スルーホール	ライトアングル	10 x 2.5 x 6.4

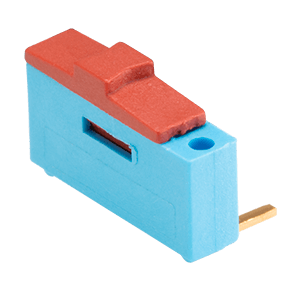

MSS-102545-14A-90-D	SPDT	ショーティング	1.4 mm	赤色	24 Vdc	300 mA	スルーホール	ライトアングル	10 x 2.5 x 6.4

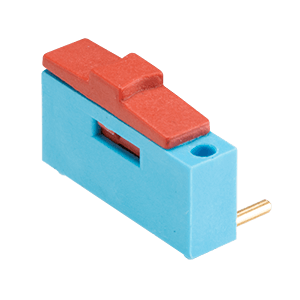

MSS-102568-14A-90-D	SPDT	ショーティング	1.4 mm	赤色	24 Vdc	300 mA	スルーホール	ライトアングル	10 x 2.5 x 6.8

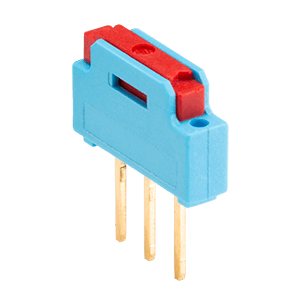

MSS-102564-D	SPDT	ショーティング	0 mm	赤色	24 Vdc	300 mA	スルーホール	垂直	10 x 2.5 x 6.4

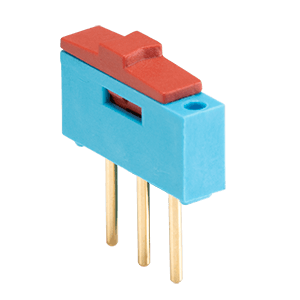

MSS-102559-14A-D	SPDT	ショーティング	1.4 mm	赤色	24 Vdc	300 mA	スルーホール	垂直	10 x 2.5 x 5.9
MSS-102545-14A-D	SPDT	ショーティング	1.4 mm	赤色	24 Vdc	300 mA	スルーホール	垂直	10 x 2.5 x 6.4

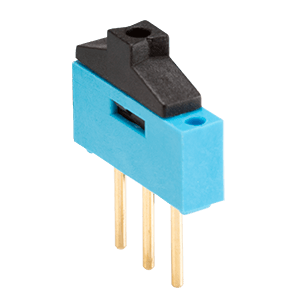

MSS-102545-28A-D	SPDT	ショーティング	2.8 mm	黒色	24 Vdc	300 mA	スルーホール	垂直	11 x 2.5 x 7.8
