＜Same Sky ロータリーポテンショメーターオプション一覧＞

　※一部仕様や、オプションの組合せによっては、MOQが大きくなるなど、対応が難しい場合がございます。お気軽にお問い合わせ下さい。

見積り依頼

　その他の問い合わせ

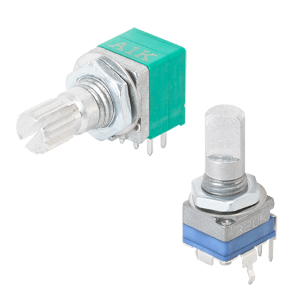

・PTN09Xシリーズ　9.5mmサイズ、1～4連ポテンショメーター

　品番構成：ＰＴＮ０９□－□ □ □ □ □ □
　　　　　　　　　　　①－② ③ ④ ⑤ ⑥ ⑦

製品画像	シリーズ	①回路数	②ツマミ方向	③定格抵抗	④デテント (クリック感)	⑤シャフト長	⑥シャフト形状	⑦抵抗特性
	PTN09X	1 = 1連 2 = 2連 3 = 3連 4 = 4連	H = 水平 V = 垂直	01 = 1 kΩ 02 = 2 kΩ 05 = 5 kΩ 10 = 10 kΩ 20 = 20 kΩ 50 = 50 kΩ 100 = 100 kΩ 200 = 200 kΩ 500 = 500 kΩ 11 = 1 MΩ	1 = 無 2 = 有 (中央)	15 = 15 mm 20 = 20 mm 25 = 25 mm	D = Dカット K1 = 18歯ナールド P = 溝付き円筒	A = 対数 B = 線形 C = 逆対数

※例) PTN094-H10115K1B = 4連、ライトアングル、10kΩ、デテント無し、15mmナールドシャフト、B特性

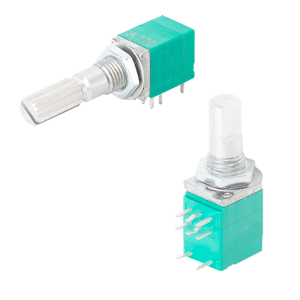

・PTN09SXシリーズ　9.5mmサイズ、プッシュスイッチ付き、1～2連、ライトアングルポテンショメーター

　品番構成：ＰＴＮ０９Ｓ□－H □ □ □ □ □
　　　　　　　　　　　　①－H ② ③ ④ ⑤ ⑥

製品画像	シリーズ	①回路数	②定格抵抗	③デテント (クリック感)	④シャフト長	⑤シャフト形状	⑥抵抗特性
	PTN09SX	1 = 1連 2 = 2連	01 = 1 kΩ 02 = 2 kΩ 05 = 5 kΩ 10 = 10 kΩ 20 = 20 kΩ 50 = 50 kΩ 100 = 100 kΩ 200 = 200 kΩ 500 = 500 kΩ 11 = 1 MΩ	1 = 無 2 = 有 (41クリック)	15 = 15 mm 20 = 20 mm 25 = 25 mm	D = Dカット K1 = 18歯ナールド P = 溝付き円筒	A = 対数 B = 線形 C = 逆対数

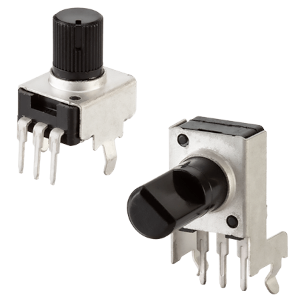

・PT01シリーズ　10mmサイズ、ポテンショメーター

　品番構成：ＰＴ０１－□ □ □ □－□ □
　　　　　　　　　　　① ② ③ ④－⑤ ⑥

製品画像	シリーズ	①ツマミ方向、ブッシングタイプ	②デテント (クリック感)	③シャフト長	④シャフト形状	⑤抵抗特性	⑥定格抵抗
	PT01	A = 垂直、スリーブブッシング B = 水平、ブッシング無し、ツマミ高さ10 mm C = 水平、ブッシング無し、ツマミ高さ6.5 mm D = 垂直、ブッシング無し E = 垂直、樹脂ブッシング F = 垂直、M9メタルブッシング G = 水平、スリーブブッシング、ツマミ高さ6.5 mm H = 水平、スリーブブッシング、ツマミ高さ10 mm	1 = 無 2 = 有 (中央)	15 = 15 mm 20 = 20 mm 25 = 25 mm 30 = 30 mm	D = Dカット K1 = 18歯ナールド K2 = 40歯ナールド	A = 対数 B = 線形 C = 逆対数	102 = 1 kΩ 202 = 2 kΩ 502 = 5 kΩ 103 = 10 kΩ 203 = 20 kΩ 503 = 50 kΩ 104 = 100 kΩ 204 = 200 kΩ 504 = 500 kΩ 105 = 1MΩ

・PTN16シリーズ　16.5mmサイズ、ポテンショメーター

　品番構成：ＰＴＮ１６－□ □ □ □ □ □ □
　　　　　　　　　　　　① ② ③ ④ ⑤ ⑥ ⑦

製品画像	シリーズ	①ツマミ方向、端子タイプ	②定格抵抗	③デテント (クリック感)	④シャフト長	⑤シャフト形状	⑥抵抗特性	⑦回路構成
	PTN16	A = 水平、12.5 mm PCピン B = 水平、18 mm PCピン C = 水平、15 mm 半田タブ端子 D = 垂直、半田タブ端子(背面向き) E = 垂直、PCピン(前面=ツマミ方向向き) F = 垂直、PCピン(背面向き)	01 = 1 kΩ 02 = 2 kΩ 05 = 5 kΩ 10 = 10 kΩ 20 = 20 kΩ 25 = 25 kΩ 50 = 50 kΩ 100 = 100 kΩ 200 = 200 kΩ 500 = 500 kΩ 11 = 1 MΩ 22 = 2 MΩ	1 = 無 2 = 有 (中央)	15 = 15 mm 20 = 20 mm 25 = 25 mm 30 = 30 mm	D = Dカット K1 = 18歯ナールド	A = 対数 B = 線形 C = 逆対数	1 = 1連 2 = 2連 3 = 1連+プッシュスイッチ

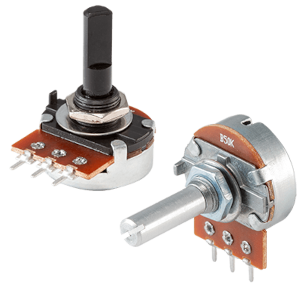

・PTN24Aシリーズ　24mmサイズ、ポテンショメーター

　品番構成：ＰＴＮ２４Ａ－□ □ □ □ □
　　　　　　　　　　　　　① ② ③ ④ ⑤

製品画像	シリーズ	①ツマミ方向、端子タイプ	②定格抵抗	③シャフト長	④シャフト形状	⑤抵抗特性
	PTN24A	A = 水平、PCピン B = 背面方向半田ラグ端子	10 = 10 kΩ 20 = 20 kΩ 25 = 25 kΩ 50 = 50 kΩ 100 = 100 kΩ 200 = 200 kΩ 500 = 500 kΩ 11 = 1 MΩ 22 = 2 MΩ	15 = 15 mm 20 = 20 mm 25 = 25 mm	D = Dカット(金属) DP = Dカット(樹脂) E = 溝付き円筒 K1 = 18歯ナールド(金属) K1P = 18歯ナールド(樹脂)	A = 対数 B = 線形 C = 逆対数

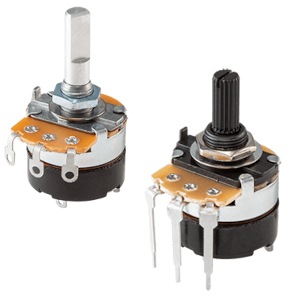

・PTN24Bシリーズ　24mmサイズ、プッシュスイッチ付きポテンショメーター

　品番構成：ＰＴＮ２４Ｂ－□ □ □ □ □
　　　　　　　　　　　　　① ② ③ ④ ⑤

製品画像	シリーズ	①ツマミ方向、端子タイプ	②定格抵抗	③シャフト長	④シャフト形状	⑤抵抗特性
	PTN24B	B = 垂直、半田ラグ端子+スイッチ用PCピン C = 垂直、PCピン	10 = 10 kΩ 20 = 20 kΩ 25 = 25 kΩ 50 = 50 kΩ 100 = 100 kΩ 200 = 200 kΩ 500 = 500 kΩ 11 = 1 MΩ 22 = 2 MΩ	15 = 15 mm 20 = 20 mm 25 = 25 mm	D = Dカット(金属) DP = Dカット(樹脂) E = 溝付き円筒 K1 = 18歯ナールド(金属) K1P = 18歯ナールド(樹脂)	A = 対数 B = 線形 C = 逆対数

見積りのご依頼

機種選定やその他のお問い合わせ

量産案件の日本窓口として、機種選定や仕様・サンプル確認等、サポート致します。

Pick up Products

2025年1月

エンコーダー・ポテンショメーター用アクセサリー部品

Motion accessories

Same Skyのエンコーダー・ポテンショメーターを便利に活用できる多彩な周辺部品
ノブ
Φ6mm, Dカットシャフト用のツマミは、多彩な形状、色で、60機種以上を用意しております。
AMT接続用ケーブル
AMTエンコーダーに接続を行う、シールド線・リード線のコネクター・ケーブルアセンブリです。
AMTプログラミングモジュール
AMTエンコーダーとPCを接続し、設定変更や状態診断を行うための通信用ケーブルモジュールです。(接続には別売りのUSBタイプA - USBミニBケーブルも必要です。)

製品ページ>>

2024年9月

9.5mmポテンショメーター 　 | PTN09シリーズ

PTN09 series

　シャフト付きポテンショメーターでは最小となる9.5mmサイズのシリーズが登場です。抵抗値・特性、シャフト長・形状に、多彩なオプションを用意しており、1連、2連、4連も選択可能となっております。
抵抗値:　1kΩ ~ 1MΩ
抵抗特性:　線形 / 対数 / 逆対数
回転角度:　300°
シャフト長:　15mm / 20mm / 25mm
シャフト形状:　Dカット / 18歯ローレット / スリット
デテント(クリック感):　センター1回 / 1周41回
実装タイプ:　スルーホール

2024年1月

24型ポテンショメーター 　 | PTN24A, PTN24Bシリーズ

PTN24 potentiometer

24mmサイズのポテンショメーターがリリースされました。プッシュスイッチ無しのPTN24Aと、プッシュスイッチ付きのPTN24Bの2シリーズ構成で、パネル取付用ワッシャー・ナット付きの扱いやすい製品です。
抵抗値：　10kΩ ~ 2MΩ
抵抗特性：　線形 / 対数 / 逆対数
回転角度：　300°
シャフト長：　15mm / 20mm / 25mm
シャフト形状：　Dカット / 18歯ローレット / スムース+スリット
シャフト材質：　金属 / プラスチック
端子方向：　垂直 / 水平
動作温度：　-10℃ ~ +75℃
動作寿命：　20万サイクル(PTN24A), 1万サイクル(PTN24B)

2023年7月

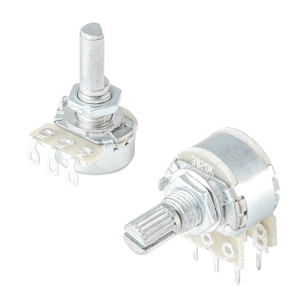

メタルシャフトポテンショメーター 　 | PTN16シリーズ

PTN16 series

　Same Skyのポテンショメーターに16.5mmサイズ、金属シャフトの新機種が登場です。パネルマウント用のワッシャー、ナットが付属しており、2連タイプ、プッシュスイッチ付きタイプも選択可能です。シャフト形状や接続端子の種類も多くのオプションを用意しており、多様なご要望に対応します。
抵抗値：1kΩ~2MΩ
抵抗特性：線形／対数／逆対数
回転角度：300°
シャフト長：15mm / 20mm / 25mm / 30mm
シャフト形状：Dカット／18歯ナールド
デテント：有／無
動作寿命：10,000サイクル

2022年7月

ポテンショメーター 　 | PT01, PTN10シリーズ

Potentiometer

　ポテンショメーター(可変抵抗器)にシャフト無しタイプが新登場です。僅か2シリーズでありながら、10mm程度のサイズにて、それぞれ千通り以上の豊富なオプションを用意しており、あらゆるご要望に対応可能です。
PT01シリーズ(シャフト付き)
抵抗値：1kΩ ~ 1MΩ
抵抗特性：線形／対数／逆対数
シャフト形状：Dカット／ナールド (18歯 or 40歯)
シャフト長：15mm / 20mm / 25mm / 30mm
取付方向：垂直／水平
根本ブッシング：プラスチック／メタル／M9ネジ
他オプション：センターデテント(クリック感)有/無
PTN10シリーズ(シャフト無し、クリック感無し)
抵抗値：1kΩ ~ 2MΩ
抵抗特性：線形／対数／逆対数
操作部形状：マイナス／六角／十文字／Dカット
取付方向：垂直／水平
ピン形状：ストレート／キンクピン

2022年1月

ポテンショメーター 　 | PT-01シリーズ

Potentiometer

　モーション製品の1グループとして、ポテンショメーター（可変抵抗器）がリリースされました。現段階では1シリーズのみのラインナップとなっておりますが、取付形態やシャフトタイプ、抵抗の最大値や変化特性の豊富なオプションで、5千通り以上の仕様を実現可能です。
抵抗値：1kΩ ~ 1MΩ
抵抗特性：線形／対数／逆対数
シャフト形状：Dカット／ナールド (18歯 or 40歯)
シャフト長：15mm / 20mm / 25mm / 30mm
取付方向：垂直／水平
根本ブッシング：プラスチック／メタル／M9ネジ
他オプション：センターデテント(クリック感)有/無

詳細を見る (米国HP)>>
