株式会社Same Sky Japan

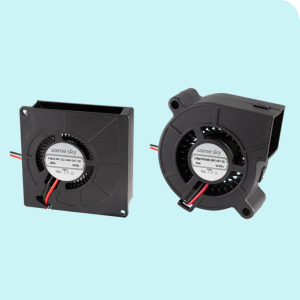

DC遠心ブロワー

Same SkyのDC遠心ブロワー製品のラインアップは、35～120mmのフレームサイズで、5、12、および24Vdcの定格電圧を持つボールベアリング、スリーブベアリング、omniCOOL™システム構造が特徴です。当社の遠心ブロワーは、標準で自動再始動保護機能が装備され、0.57～44.2 CFMのエアフローが特徴です。最大で8500RPMの多彩な速度オプションを備えた当社の遠心ブロワーは、高背圧アプリケーションに最適です。

＜DC遠心ブロワー製品概要＞
ベアリング:　ボール、omniCOOL™、スリーブ
風量:　0.57CFM ~ 44.2CFM
定格電圧:　5V, 12V, 24V
定格速度:　2000RPM ~ 8500RPM
静圧:　0.05inH2O ~ 3.39inH2O
ノイズ:　13.9dBA ~ 62.8dBA
サイズ:　35 x 35 x 7mm ~ 120 x 120 x 32mm
オプション:　タコメーター信号、PWM制御信号出力

全製品リスト(米国HP)>>

製品技術紹介>>

Pick up Products

2024年1月

DCブロワーラインナップ拡大 　 | CBMシリーズ

35 mm ～ 120 mmサイズのDCブロワーにて、新たにバリエーションが追加され、40 x 40 x 20mm、75 x 75 x 25mm、93 x 93 x 30mmサイズが新登場、より広範なご要望への対応が可能となりました。それぞれオートリスタート機能は標準搭載しており、タコメーター(パルス)信号出力やPWM制御信号出力もお選び頂けます。

多彩なフレームサイズ展開
35mm, 40mm, 50mm, 75mm, 93mm, 97mm, 120mm
最小 35 mm x 35 mm x 7 mm
長寿命のボールベアリングタイプの他、コストパフォーマンスに優れたスリーブベアリング、omniCOOL™ベアリングタイプを用意
タコメーター出力(3線) / タコメーター + PWM出力(4線)が選択可能

DCファン主要性能一覧

フレーム(mm)	厚み(mm)	ベアリング	定格電圧(Vdc)	Air Flow(CFM)	定格RPM	静圧(inH2O)	ノイズ(dBA)
20 x 20	6, 10	omniCOOL	5, 12	0.33 ~ 1.56	6000 ~ 17000	0.02 ~ 0.24	6.6 ~ 29.2
25 x 25	7, 10	ボール, omniCOOL	5, 12	1.1 ~ 3.09	5000 ~ 14000	0.03 ~ 0.25	9.0 ~ 31.4
30 x 30	7, 10	ボール, omniCOOL	5, 12	1.98 ~ 4.1	6000 ~ 13000	0.06 ~ 0.22	18.8 ~ 37.3
35 x 35	10	ボール, omniCOOL	12	3.93 ~ 5.9	6000 ~ 9000	0.08 ~ 0.17	18.8 ~ 27.7
38 x 38	28	omniCOOL	12	8.44 ~ 22.05	9000 ~ 23500	0.47 ~ 3.21	40.6 ~ 61.4
40 x 40	10, 20, 28	ボール, omniCOOL	5, 12, 24	4.22 ~ 30.48	3500 ~ 25000	0.06 ~ 3.82	11.4 ~ 61.7
50 x 50	15, 20	ボール, omniCOOL, スリーブ	12	7.8 ~ 19.46	3000 ~ 7500	0.05 ~ 0.32	16.5 ~ 42.3
60 x 60	10, 15, 20, 25	ボール, omniCOOL, スリーブ	5, 12, 24	10.64 ~ 43.1	2500 ~ 9000	0.05 ~ 0.72	20.5 ~ 47.9
70 x 70	15, 25	ボール, omniCOOL	5, 12, 24	19.26 ~ 42.94	3000 ~ 5000	0.08 ~ 0.34	29.5 ~ 41.9
80 x 80	15, 20, 25, 38	ボール, omniCOOL, スリーブ	12, 24	23.23 ~ 114.28	2000 ~ 15000	0.04 ~ 3.64	21.3 ~ 66.3
92 x 92	25, 32, 38	ボール, omniCOOL, スリーブ	12, 24	33.42 ~ 102.79	2000 ~ 5000	0.07 ~ 0.63	26.9 ~ 52.3
120 x 120	25, 38	ボール, omniCOOL, スリーブ	5, 12, 24	51.75 ~ 263.1	1500 ~ 8000	0.06 ~ 2.16	24.0 ~ 68.1
172 x 152	51.5	ボール	12, 24	180.5 ~ 382.7	2500 ~ 5300	0.33 ~ 1.48	46 ~ 62.3

IP68防水DCファン主要性能一覧

フレーム(mm)	厚み(mm)	ベアリング	定格電圧(Vdc)	Air Flow(CFM)	定格RPM	静圧(inH2O)	ノイズ(dBA)
60 x 60	25	ボール	12, 24	14.7 ~ 52.4	3500 ~ 12000	0.15 ~ 1.69	25.3 ~ 58.7
80 x 80	25	ボール	12, 24	42.32 ~ 73.56	4000 ~ 7000	0.29 ~ 0.83	38.3 ~ 52.4
92 x 92	25, 38	ボール	12, 24	70.17 ~ 129.55	4000 ~ 9500	0.37 ~ 2.3	43.8 ~ 62.8

DCブロワー主要性能一覧

フレーム(mm)	厚み(mm)	ベアリング	定格電圧(Vdc)	Air Flow(CFM)	定格RPM	静圧(inH2O)	ノイズ(dBA)
35 x 35	7	omniCOOL	5, 12	0.57 ~ 1.11	4500 ~ 8500	0.12 ~ 0.5	13.9 ~ 29.5
40 x 40	7, 10, 20	ボール, omniCOOL	5, 12	0.99 ~ 2.66	3000 ~ 6500	0.05 ~ 0.71	17.8 ~ 36.7
50 x 50	15, 20	ボール, omniCOOL	5, 12	2.22 ~ 6.14	3500 ~ 7500	0.27 ~ 1.24	29.3 ~ 45.9
75 x 75	25, 30	ボール, omniCOOL	12, 24	6.59 ~ 20.13	2000 ~ 6000	0.14 ~ 1.6	28.2 ~ 58
93 x 93	30	ボール, omniCOOL	12, 24	12.03 ~ 21.7	2000 ~ 3500	0.29 ~ 1.29	34.6 ~ 47.8
97 x 94	33	ボール, スリーブ	12, 24	17.06 ~ 23.89	2500 ~ 3500	0.46 ~ 0.9	46.8 ~ 54.1
120 x 120	32	ボール, スリーブ	12, 24	18.45 ~ 27.68	2000 ~ 3000	0.6 ~ 1.35	45.8 ~ 52.1

全製品リスト(米国HP)>>

製品技術紹介>>

2023年12月

DCファン・ブロワー PWMオプション 　 | CFM・CBMシリーズ

　25 x 25mm ～ 172 x 152mmのラインナップを用意するCUIのDCファン・ブロワーにおいて、PWM制御信号出力タイプのオプションが多くのシリーズで追加されました。これにより、300機種以上でPWM信号オプション*を気軽にご利用可能となりました。
*PWM信号+タコメーター信号出力、リード線＝4線。
(CFM-40VシリーズやCBM-60Vシリーズ等の、シリーズ名の末尾に”V”が付くものを除いた大半の機種でご利用可能です。)
　特に以下に紹介するラインナップは、競合とは一線を画す合理化された調達・供給網により、現在16週間程度(受注生産、MOQ=500～600個)で提供可能で、幅広いお客様の生産・設計に貢献します。

☆OmniCOOL™ベアリングについて
コストに優れたスリーブベアリングを改善し、性能に優れたBallベアリングに近づけた、コストパフォーマンスに優れるSame Sky独自のベアリングテクノロジーです。

＜DCファン新製品ラインナップ一覧＞

シリーズ	ベアリング	フレーム(mm)	厚み(mm)	定格電圧(Vdc)	Air Flow(CFM)	定格RPM	静圧(inH2O)	ノイズ(dBA)
CFM-25B	Ball	25 x 25	10	5, 12	1.35 ~ 2.51	7000 ~ 13000	0.06 ~ 0.22	14.1 ~ 27.5
CFM-30B	Ball	30 x 30	10	5, 12	2.52 ~ 4.1	8000 ~ 13000	0.08 ~ 0.22	26.8 ~ 37.3
CFM-35BF	Ball	35 x 35	10	12	3.93 ~ 5.9	6000 ~ 9000	0.08 ~ 0.17	18.8 ~ 27.7
CFM-35CF	omniCOOL™	35 x 35	10	12	3.93 ~ 5.9	6000 ~ 9000	0.08 ~ 0.17	18.8 ~ 27.7
CFM-38BF	omniCOOL™	38 x 38	28	12	8.44 ~ 22.05	9000 ~ 23500	0.47 ~ 3.21	40.6 ~ 61.4
CFM-40B	Ball	40 x 40	10	5, 12, 24	4.22 ~ 6.76	5000 ~ 8000	0.07 ~ 0.17	19.5 ~ 29.6
CFM-40BF	Ball	40 x 40	20	5, 24	4.38 ~ 13.76	3500 ~ 11000	0.06 ~ 0.55	11.4 ~ 38.1
CFM-40BG	Ball	40 x 40	20, 28	12	9.75 ~ 30.48	8000 ~ 25000	0.39 ~ 3.82	37 ~ 61.7
CFM-40C	omniCOOL™	40 x 40	10	5, 12, 24	4.22 ~ 6.76	5000 ~ 8000	0.07 ~ 0.17	19.5 ~ 29.6
CFM-40CF	omniCOOL™	40 x 40	20	5, 24	4.38 ~ 11.88	3500 ~ 9500	0.06 ~ 0.41	11.4 ~ 34.2
CFM-50BF	Ball	50 x 50	15	12	7.8 ~ 19.46	3000 ~ 7500	0.05 ~ 0.32	16.5 ~ 42.3
CFM-50B	Ball	50 x 50	20	12	8.09 ~ 16.18	3000 ~ 6000	0.06 ~ 0.24	23.5 ~ 38.5
CFM-50CF	omniCOOL™	50 x 50	15	12	7.8 ~ 15.57	3000 ~ 6000	0.05 ~ 0.2	22.4 ~ 37.4
CFM-50S	Sleeve	50 x 50	20	12	8.09 ~ 16.18	3000 ~ 6000	0.06 ~ 0.24	23.5 ~ 38.5
CFM-60BF	Ball	60 x 60	15, 25	5, 12, 24	11.01 ~ 43.1	2500 ~ 9000	0.05 ~ 0.72	20.5 ~ 47.9
CFM-60B	Ball	60 x 60	20	5, 12	11.43 ~ 19.05	3000 ~ 5000	0.06 ~ 0.18	25.7 ~ 36.8
CFM-60CF	omniCOOL™	60 x 60	15, 25	5, 12, 24	11.01 ~ 31.13	2500 ~ 6500	0.05 ~ 0.37	20.5 ~ 40.9
CFM-60S	Sleeve	60 x 60	20	5, 12	11.43 ~ 19.05	3000 ~ 5000	0.06 ~ 0.18	25.7 ~ 36.8
CFM-70B	Ball	70 x 70	15, 25	5, 12, 24	19.26 ~ 42.94	3000 ~ 5000	0.08 ~ 0.34	29.5 ~ 41.9
CFM-70C	omniCOOL™	70 x 70	15, 25	5, 12, 24	19.26 ~ 34.5	3000 ~ 5000	0.08 ~ 0.22	29.5 ~ 40.6
CFM-80BF	Ball	80 x 80	15, 20, 38	12, 24	23.23 ~ 114.28	2000 ~ 15000	0.04 ~ 3.64	21.3 ~ 66.3
CFM-80BG	Ball	80 x 80	25	12, 24	41.4 ~ 93.14	4000 ~ 9000	0.27 ~ 1.38	39.6 ~ 57.3
CFM-80B	Ball	80 x 80	25, 38	12, 24	27.06 ~ 61.77	2500 ~ 5000	0.09 ~ 0.58	29 ~ 49.8
CFM-80CF	omniCOOL™	80 x 80	15, 20	12, 24	23.23 ~ 44.14	2000 ~ 4500	0.04 ~ 0.24	21.3 ~ 40.2
CFM-80C	omniCOOL™	80 x 80	25	12, 24	30.92 ~ 43.28	2500 ~ 3500	0.09 ~ 0.17	29 ~ 36.4
CFM-80S	Sleeve	80 x 80	37.6, 38	12, 24	37.06 ~ 61.77	3000 ~ 5000	0.21 ~ 0.58	38.7 ~ 49.8
CFM-92B	Ball	92 x 92	25, 32, 38	12, 24	33.42 ~ 102.79	2000 ~ 5000	0.07 ~ 0.63	26.9 ~ 52.3
CFM-92C	omniCOOL™	92 x 92	25	12, 24	33.42 ~ 50.13	2000 ~ 3000	0.07 ~ 0.15	26.9 ~ 35.6
CFM-92S	Sleeve	92 x 92	32, 38	12, 24	57.65 ~ 102.79	3000 ~ 5000	0.22 ~ 0.63	39.9 ~ 52.3
CFM-120B	Ball	120 x 120	25, 38	5, 12, 24	52.31 ~ 146.9	1500 ~ 3800	0.06 ~ 0.48	24.8 ~ 53
CFM-120BF	Ball	120 x 120	25, 38	12, 24	127.9 ~ 263.1	4000 ~ 8000	0.47 ~ 2.16	51.7 ~ 68.1
CFM-120C	omniCOOL™	120 x 120	25	5, 12, 24	52.31 ~ 69.74	1500 ~ 2000	0.06 ~ 0.1	24.8 ~ 37.8
CFM-120S	Sleeve	120 x 120	38	12, 24	100.71 ~ 123.71	2600 ~ 3200	0.24 ~ 0.34	24 ~ 48
CFM-A7BF	Ball	172 x 152	51.5	12, 24	180.5 ~ 382.7	2500 ~ 5300	0.33 ~ 1.48	46 ~ 62.3

＜DCブロワー新製品ラインナップ一覧＞

シリーズ	ベアリング	フレーム(mm)	厚み(mm)	定格電圧(Vdc)	Air Flow(CFM)	定格RPM	静圧(inH2O)	ノイズ(dBA)
CBM-40B	Ball	40 x 40	10	12	1.17 ~ 1.75	4000 ~ 6000	0.07 ~ 0.16	17.8 ~ 26.7
CBM-40C	omniCOOL™	40 x 40	10	12	1.17 ~ 1.75	4000 ~ 6000	0.07 ~ 0.16	17.8 ~ 26.7
CBM-97B-2	Ball	97 x 94	33	12, 24	17.06 ~ 23.89	2500 ~ 3500	0.46 ~ 0.9	46.8 ~ 54.1
CBM-97S	Sleeve	97 x 94	33	12, 24	17.06 ~ 20.48	2500 ~ 3000	0.46 ~ 0.66	46.8 ~ 50.7
CBM-120B-2	Ball	120 x 120	32	12, 24	18.45 ~ 27.68	2000 ~ 3000	0.6 ~ 1.35	45.8 ~ 52.1
CBM-120S	Sleeve	120 x 120	32	12, 24	18.45 ~ 23.07	2000 ~ 2500	0.6 ~ 0.94	45.8 ~ 48.2
