プッシュボタンスイッチ
Same Skyのプッシュボタンスイッチ製品ラインは、最小9 x 6 mmのパッケージサイズと最小5 mmの薄型プロファイルを備えています。当社のプッシュボタンスイッチは、モーメンタリ型またはオルタネート型、SPST、SPDT、またはDPDT回路タイプを用意しています。さらに、パネルマウント、表面実装、またはスルーホール型のパッケージに加え、複数のアクチュエータ(操作部)タイプ・カラーからお選びいただけます。IP保護等級を備えたモデルや、照光式プッシュボタンスイッチモデルも多数ご用意しています。
- ＜プッシュボタンスイッチ製品概要＞
- 回路: SPST、SPDT、DPDT (モメンタリ / オルタネート動作)
- 操作部: 0mm～5.4mmシャフト / ドーム型 / ディンプルトップ型 / フラット型 / 凸型
- 操作力: 250gf～770gf
- 寿命: 10,000回～50,000回
- 実装タイプ: SMT、スルーホール、パネルマウント
- サイズ: 最小 9 x 6mm, 最薄 5mm
- IP67防水、照光式(LED内蔵)モデル有り
＜Same Sky製押しボタンスイッチ シリーズ・主要性能リスト＞

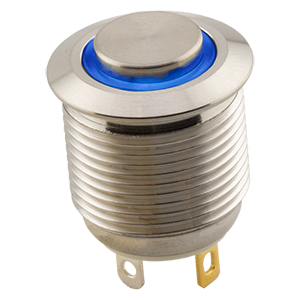

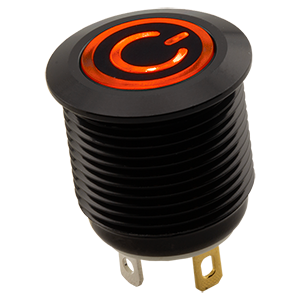

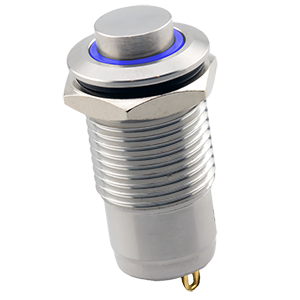

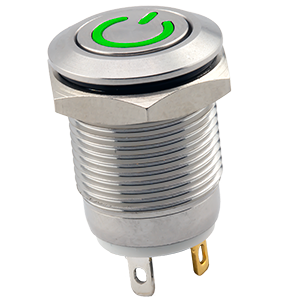

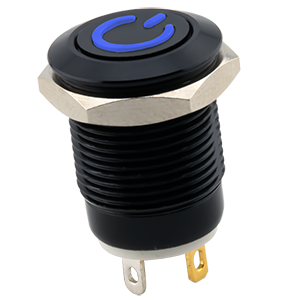

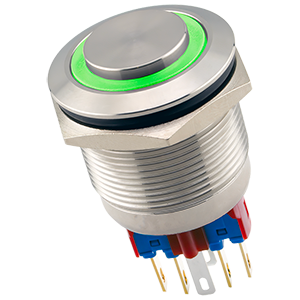

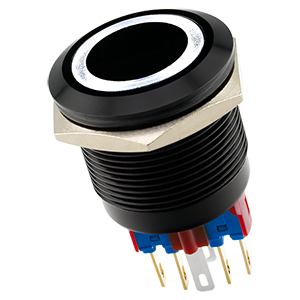

IP67 金属製押しボタンスイッチ(耐破壊スイッチ) / PBMシリーズ
| 製品画像 | シリーズ | 回路 | スイッチ 動作 | 実装 タイプ | 端子 タイプ | 操作部 タイプ | マーク | LED色 | LED電圧 (Vdc) | 筐体材質 | 操作力 (gf) | 定格電圧, 電流 (Vdc) | 定格電圧, 電流 (Vac) | パネル 開口 (mm) | 長さ x 幅 x 高さ (mm) | IP 定格 | 寿命 (サイクル) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | SPST | モメンタリ | パネル マウント | 半田 ラグ | フラット/ 凸型 | 無 / 電源 マーク | 赤/青/緑/白/ 赤+緑/ 赤+青 | 2, 3, 12, 24 | ステンレス | 450 | 36Vdc, 2A | 250Vac, 6A | 16 | 15.85 x 15.85 x 22.1~23.7 | IP67 | 50000 | |
 | SPST | モメンタリ | パネル マウント | 半田 ラグ | フラット/ 凸型 | 無 / 電源 マーク | 赤/青/緑/白/ 赤+緑/ 赤+青 | 2, 3, 12, 24 | アルミ合金 | 450 | 36Vdc, 2A | 250Vac, 6A | 16 | 15.85 x 15.85 x 22.1~23.7 | IP67 | 50000 |

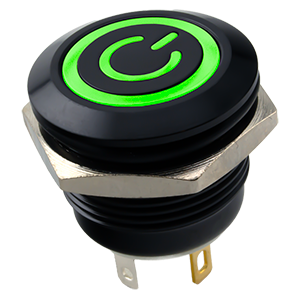

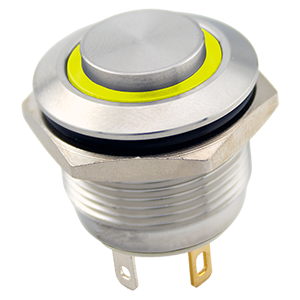

IP67 押しボタンスイッチ / PBシリーズ
| 製品画像 | シリーズ | 回路 | スイッチ動作 | 定格電圧, 電流 | 実装タイプ | 端子 タイプ | 操作部 タイプ | マーキング | ツマミ色 | 操作力 (gf) | パネル 開口(mm) | 長さ x 幅 x 高さ (mm) | IP 定格 | 寿命 (サイクル) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | SPST | モメンタリ | 115Vac, 1.0A | パネル マウント | 半田端子 | ドーム型 | 無 | 黒 / 青 / 緑 / 灰 / 橙 / 赤 / 白 / 黄 | 770 | 12 | 17.5 x 17.5 x 22～24.9 | IP67 | 25000 | |
 | SPST | オルタネート | 125Vac, 2.0A | パネル マウント | 半田端子 | ドーム型 | 無 | 黒 / 青 / 緑 / 赤 / 黄 | 300 | 12 | 17.6 x 17.6 x 24.2 | IP67 | 10000 | |
 | SPST | モメンタリ | 250Vac, 0.2A | パネル マウント | 半田端子 | ドーム型 | 無 | 黒 / 青 / 緑 / 赤 / 黄 | 500 | 12 | 17.6 x 17.6 x 18.7 | IP67 | 30000 | |
 | SPST | モメンタリ / オルタネート | 125Vac, 1.5A | パネル マウント | 半田端子 | ディンプル トップ型 | 無 | 黒 / 青 / 緑 / 赤 | 400 | 12 | 17.6 x 17.6 x 24.8 | IP67 | 10000 |

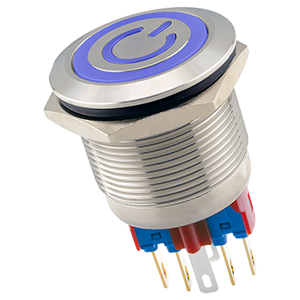

IP67 照光式押しボタンスイッチ / PBxLシリーズ
| 製品画像 | シリーズ | 回路 | スイッチ動作 | 定格電圧, 電流 | 実装タイプ | 端子 タイプ | 操作部 タイプ | マーキング | ツマミ色 | 操作力 (gf) | LED色 | パネル 開口(mm) | 長さ x 幅 x 高さ (mm) | IP 定格 | 寿命 (サイクル) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | SPST | オルタネート | 125Vac, 2.0A | パネル マウント | 半田端子 | ドーム型 | 無 / 電源マーク | 黒 / 緑 / 赤 | 300 | 緑, 赤, 白 | 12 | 17.6 x 17.6 x 24.3 | IP67 | 10000 | |
 | SPST | モメンタリ | 250Vac, 0.2A | パネル マウント | 半田端子 | ドーム型 | 無 / 電源マーク | 黒 / 緑 / 赤 | 500 | 緑, 赤, 白, 赤+緑 | 12 | 17.6 x 17.6 x 18.8 | IP67 | 30000 | |
 | SPST | モメンタリ / オルタネート | 125Vac, 1.5A | パネル マウント | 半田端子 | ディンプル トップ型 | 無 / 電源マーク | 黒 / 緑 / 赤 | 400 | 緑, 赤, 白 | 12 | 17.6 x 17.6 x 24.8 | IP67 | 10000 |
小型押しボタンスイッチ / MPBシリーズ
| 製品画像 | シリーズ | 回路 | スイッチ動作 | 操作部長さ (mm) | ピッチ (mm) | 定格電圧, 電流 | キャップタイプ | 実装タイプ | 端子方向 | 操作力 (gf) | 長さ x 幅 x 高さ (mm) | 寿命 (サイクル) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | SPST / SPDT | モメンタリ | 0 / 3.3 / 5.4 | 2.54 / 5.08 | 28Vdc,14mA | 無 / 黒 / 赤 / 白 | スルーホール | ストレート | 250 | 9.8 x 5.8 x 13.1～19.4 | 20000 | |
 | SPST / SPDT | モメンタリ | 0 / 3.3 / 5.4 | 2.54 / 5.08 | 28Vdc,14mA | 無 / 黒 / 赤 / 白 | スルーホール | ライトアングル | 250 | 13.1～19.4 x 9.8 x 5.8 | 20000 | |
 | SPDT | モメンタリ | 0 / 3.3 / 5.4 | 2.54 | 28Vdc,14mA | 無 / 黒 / 赤 / 白 | スルーホール | ライトアングル縦型 | 250 | 18.96～25.26 x 5 x 9 | 20000 | |
 | DPDT | モメンタリ | 3.3 / 5.4 | 2.54 | 28Vdc,14mA | 無 / 黒 / 赤 / 白 | スルーホール | ストレート | 350 | 9 x 9 x 16.4～18.5 | 20000 | |
 | DPDT | モメンタリ | 3.3 / 5.4 | 2.54 | 28Vdc,14mA | 無 / 黒 / 赤 / 白 | スルーホール | ライトアングル | 350 | 16.4～18.5 x 9 x 9 | 20000 | |
 | SPDT | モメンタリ | 0 / 3.3 / 5.4 | 2.54 | 28Vdc,14mA | 無 | SMT | ライトアングル | 250 | 13.1～18.5 x 9.8 x 5.08 | 20000 |
