RFコネクター

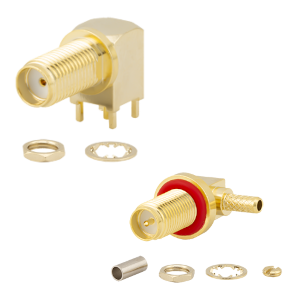

Same SkyのRFコネクタ製品ラインは、プラグ型とレセプタクル型のSMAタイプを提供しています。これらのRFコネクタは、0～26.5GHzの周波数範囲、公称インピーダンス50Ω、電圧定在波比1.15～1.5、動作電圧335Vrmsに対応しています。水平(ライトアングル)または垂直(ストレート)方向の配置が可能で、多様な取り付けスタイルと端子形状を備えています。Same SkyのRFコネクタは、MIL-C-39012、MIL-PRF-39012相当、およびCECC 22110/111規格にも準拠しており、互換性と信頼性の高い嵌合を保証します。逆極性タイプや、IP防水規格準拠のRFコネクタモデルもご用意しています。
- ＜RF同軸コネクター製品概要＞
- コネクタータイプ: SMAプラグ／SMAレセプタクル (標準極性／逆極性)
- 実装形態: 基板エッジマウント、パネルマウント、スルーホール、SMT、ケーブル実装
- 方向: 水平(ライトアングル)／垂直(ストレート)
- 周波数範囲: 0~3GHz, 0~6GHz, 0~18GHz, 0~26.5GHz
- 公称インピーダンス: 50Ω
- 電圧定在波比: 1.15~1.5
- 準拠規格: MIL-STD-348, MIL-C-39012, CECC 22110/111
＜Same Sky RF同軸コネクター 品番・主要性能リスト＞
RF同軸コネクタ - プラグ
| 製品画像 | 品番 | 同軸コネクター タイプ | 対応周波数(GHz) | 実装タイプ | 極性 | 長さ (mm) |
幅 (mm) |
高さ (mm) |
|
|---|---|---|---|---|---|---|---|---|---|
 |

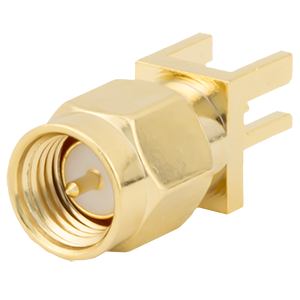

RF-SMA-BMT-ST-M-3-013  |
  |
SMA | 0~6 | 基板エッジマウント | 標準 | 17.45 | 6.35 | 7.9 |
 |

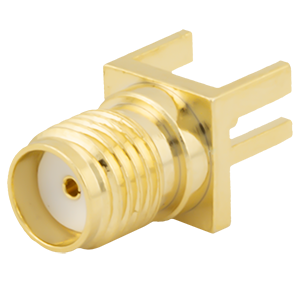

RF-SMA-BMT-ST-M-6-037 |
|
SMA | 0~6 | 基板エッジマウント | 標準 | 13.5 | 7 | 7 |
 |

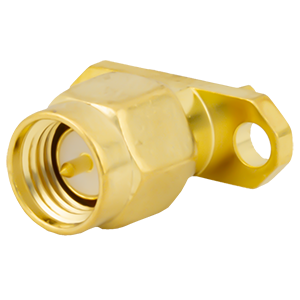

RF-SMA-FMT-ST-M-6-036 |
|
SMA | 0~6 | パネルマウント | 標準 | 18.5 | 16 | 5.7 |
 |

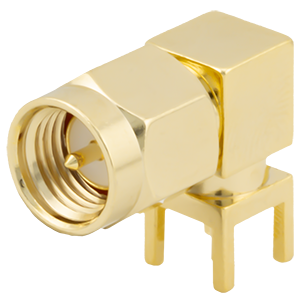

RF-SMA-TH-RA-M-3-007 |
|
SMA | 0~6 | スルーホール | 標準 | 16 | 6 | 9.5 |
 |

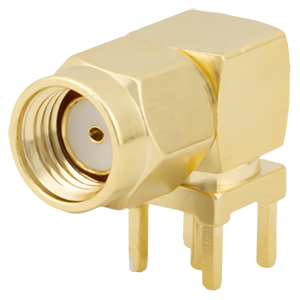

RF-SMA-TH-RA-M-6-038 |
|
SMA | 0~6 | スルーホール | 標準 | 16.6 | 7 | 9.86 |
RF同軸コネクタ - ケーブル実装用プラグ
| 製品画像 | 品番 | 同軸コネクター タイプ |
対応周波数(GHz) | 適合ケーブル | 極性 | 長さ (mm) |
幅 (mm) |
高さ (mm) |
IP防水定格 | |
|---|---|---|---|---|---|---|---|---|---|---|
 |

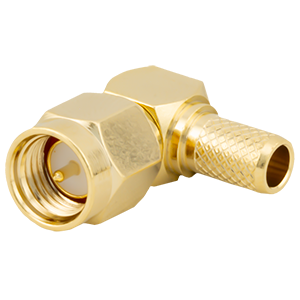

RF-SMA-CC-RA-M-6-023 |
|
SMA | 0~6 | RG58 | 標準 | 14.5 | 8 | 8 | |
 |

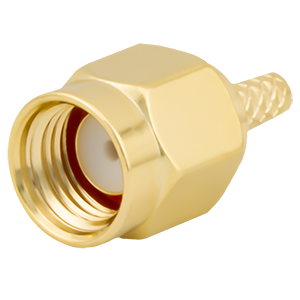

RF-SMA-CC-ST-M-6-017 |
|
SMA | 0~6 | RG316/174 | 標準 | 15.5 | 8 | 8 | |
 |

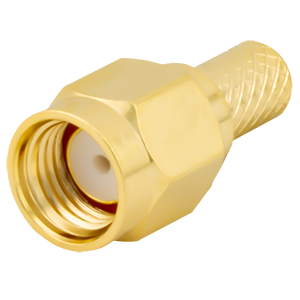

RF-SMA-CC-ST-M-6-022 |
|
SMA | 0~6 | RG58/LMR195 | 標準 | 17.5 | 8 | 8 | |
 |

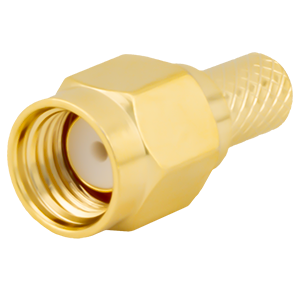

RF-SMA-CC-ST-M-6-026 |
|
SMA | 0~6 | LMR200 | 標準 | 17.5 | 8 | 8 | |
 |

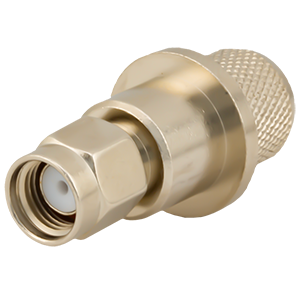

RF-SMA-CC-ST-M-6-028 |
|
SMA | 0~6 | LMR400 | 標準 | 28.5 | 14 | 14 | |
 |

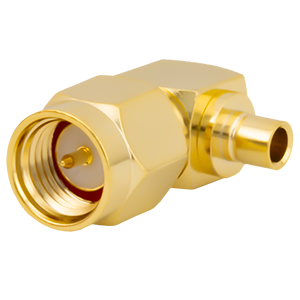

RF-SMA-CS-RA-M-6-033 |
|
SMA | 0~6 | RG405 | 標準 | 17 | 7.8 | 11 | |
 |

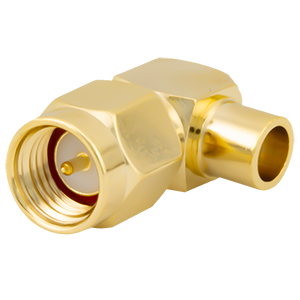

RF-SMA-CS-RA-M-6-034 |
|
SMA | 0~6 | RG402 | 標準 | 17 | 7.8 | 11 | |
 |

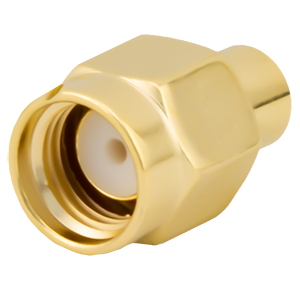

RF-SMA-CS-ST-M-6-031 |
|
SMA | 0~6 | RG402 | 標準 | 13.2 | 7.8 | 7.8 | |
 |

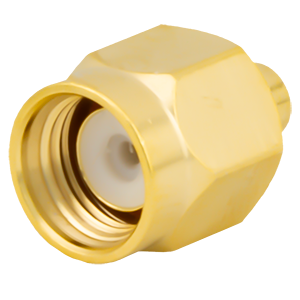

RF-SMA-CS-ST-M-6-032 |
|
SMA | 0~6 | RG405 | 標準 | 12.5 | 7.8 | 7.8 | |
 |

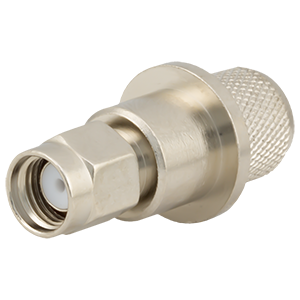

RF-SMA-RP-CC-ST-M-6-029 |
|
SMA | 0~6 | LMR400 | リバース | 28.5 | 12 | 12 | |
 |

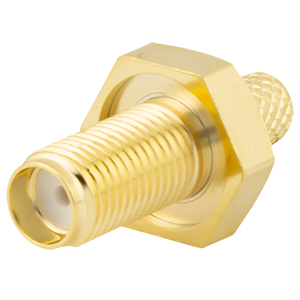

RF-SMA-RP-CC-ST-M-6-027-67 |
|
SMA | 0~6 | LMR200 | リバース | 21.8 | 11 | 11 | IP67 |
RF同軸コネクタ - レセプタクル
| 製品画像 | 品番 | 同軸コネクター タイプ |
対応周波数(GHz) | 実装タイプ | 極性 | 長さ (mm) |
幅 (mm) |
高さ (mm) |
IP防水定格 | |
|---|---|---|---|---|---|---|---|---|---|---|
 |

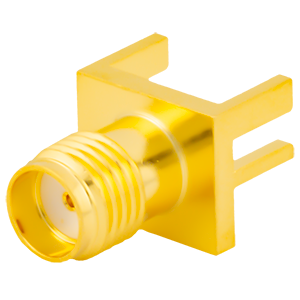

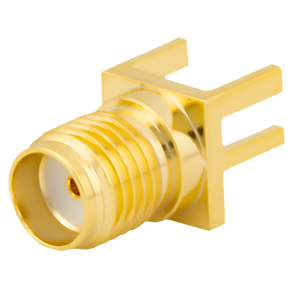

RF-SMA-BMT-ST-F-18-049 |
|
SMA | 0~18 | 基板エッジマウント | 標準 | 14.2 | 9.5 | 7.9 | |
 |

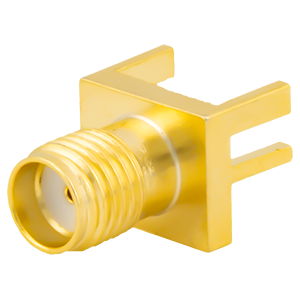

RF-SMA-BMT-ST-F-6-012 |
|
SMA | 0~6 | 基板エッジマウント | 標準 | 14.28 | 9.52 | 7.92 | |
 |
RF-SMA-BMT-ST-F-6-014 |
|
SMA | 0~6 | 基板エッジマウント | 標準 | 13.5 | 7 | 7 | |
 |

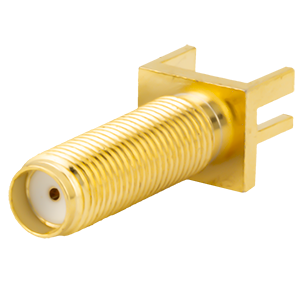

RF-SMA-BMT-ST-F-L-6-011 |
|
SMA | 0~6 | 基板エッジマウント | 標準 | 25.7 | 6.5 | 6.5 | |
 |
RF-SMA-SMT-ST-F-26-B1-052 |
|
SMA | 0~26.5 | 基板エッジマウント | 標準 | 7.5 | 7.5 | 11.7 | |
 |
RF-SMA-SMT-ST-F-26-B1-053 |
|
SMA | 0~26.5 | 基板エッジマウント | 標準 | 7.5 | 7.5 | 11.7 | |
 |
RF-SMA-SMT-ST-F-26-B1-054 |
|
SMA | 0~26.5 | 基板エッジマウント | 標準 | 7.5 | 7.5 | 11.7 | |
 |

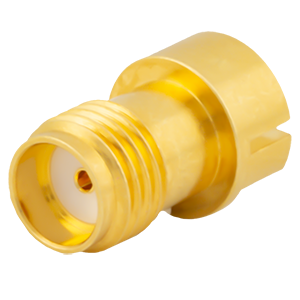

RF-SMA-SMT-ST-F-26-B1-055 |
|
SMA | 0~26.5 | 基板エッジマウント | 標準 | 7.5 | 7.5 | 11.7 | |
 |
RF-SMA-SMT-ST-F-26-B1-056 |
|
SMA | 0~26.5 | 基板エッジマウント | 標準 | 7.5 | 7.5 | 11.7 | |
 |

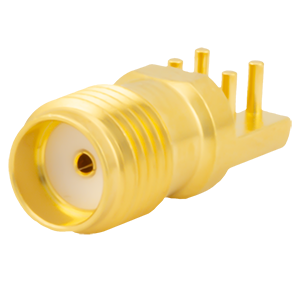

RF-SMA-SMT-ST-F-26-047 |
|
SMA | 0~26.5 | 基板エッジマウント | 標準 | 14.05 | 6.3 | 5.5 | |
 |

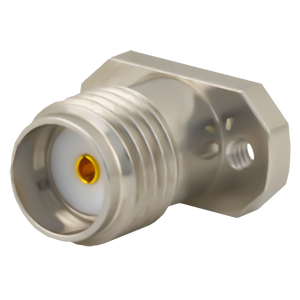

RF-SMA-FSMT-ST-F-18-045 |
|
SMA | 0~18 | SMT | 標準 | 5.64 | 10.16 | 9.55 | |
 |

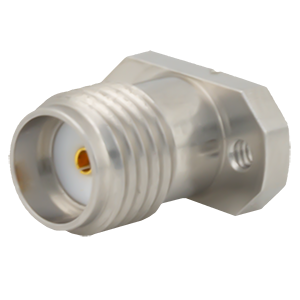

RF-SMA-FSMT-ST-F-26-044 |
|
SMA | 0~26.5 | SMT | 標準 | 5.64 | 10.16 | 9.6 | |
 |

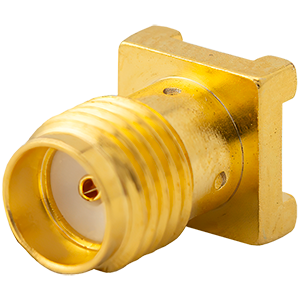

RF-SMA-SMT-ST-F-18-048 |
|
SMA | 0~18 | SMT | 標準 | 7 | 7 | 9.4 | |
 |
RF-SMA-FMT-ST-F-26-A1-040 |
|
SMA | 0~26.5 | パネルマウント | 標準 | 12.2 | 12.7 | 4.8 | |
 |
RF-SMA-FMT-ST-F-26-A1-041 |
|
SMA | 0~26.5 | パネルマウント | 標準 | 14.3 | 12.7 | 4.8 | |
 |
RF-SMA-FMT-ST-F-26-A1-042 |
|
SMA | 0~26.5 | パネルマウント | 標準 | 15.3 | 12.7 | 4.8 | |
 |

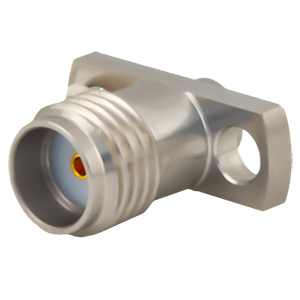

RF-SMA-FMT-ST-F-26-A1-043 |
|
SMA | 0~26.5 | パネルマウント | 標準 | 15.3 | 12.7 | 4.8 | |
 |

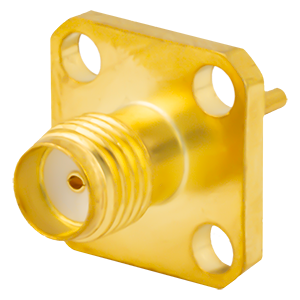

RF-SMA-FMT-ST-F-6-016 |
|
SMA | 0~6 | パネルマウント | 標準 | 13.82 | 12.7 | 12.7 | |
 |

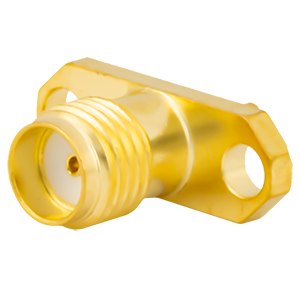

RF-SMA-FMT-ST-F-6-035 |
|
SMA | 0~6 | パネルマウント | 標準 | 14.5 | 16 | 5.7 | |
 |

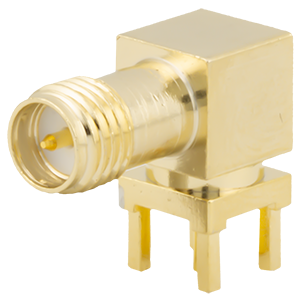

RF-SMA-RP-TH-RA-F-6-005 |
|
SMA | 0~6 | スルーホール | 標準 | 16.5 | 7 | 11.1 | |
 |

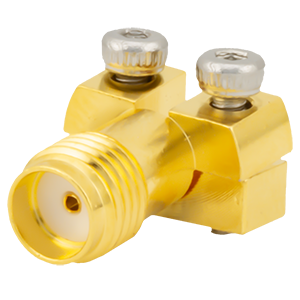

RF-SMA-TH-RA-F-18-050 |
|
SMA | 0~18 | スルーホール | 標準 | 14.7 | 11 | 0 | |
 |

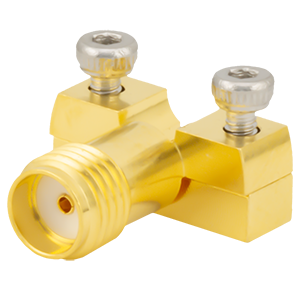

RF-SMA-TH-RA-F-18-051 |
|
SMA | 0~18 | スルーホール | 標準 | 14.5 | 14 | 0 | |
 |

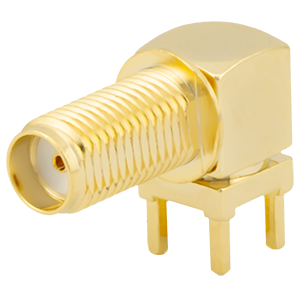

RF-SMA-TH-RA-F-3-006 |
|
SMA | 0~6 | スルーホール | 標準 | 19.5 | 7 | 11.1 | |
 |

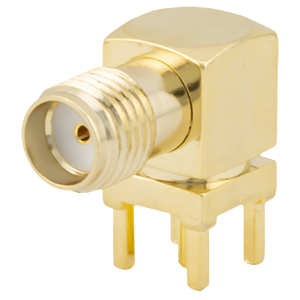

RF-SMA-TH-RA-F-6-001 |
|
SMA | 0~6 | スルーホール | 標準 | 15 | 7 | 10.1 | |
 |

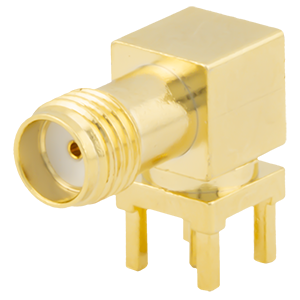

RF-SMA-TH-RA-F-6-008 |
|
SMA | 0~6 | スルーホール | 標準 | 16.5 | 7 | 11.1 | |
 |

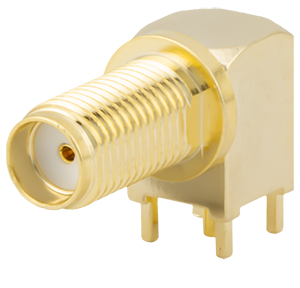

RF-SMA-TH-RA-F-6-009 |
|
SMA | 0~6 | スルーホール | 標準 | 19.5 | 7 | 9.5 | |
 |

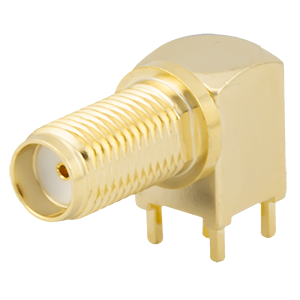

RF-SMA-TH-RA-F-6-010 |
|
SMA | 0~6 | スルーホール | 標準 | 19.5 | 7 | 10 | |
 |

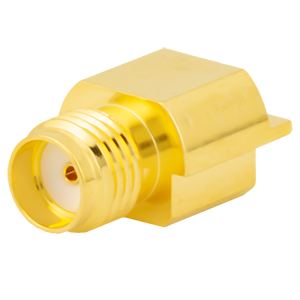

RF-SMA-TH-ST-F-18-046 |
|
SMA | 0~18 | スルーホール | 標準 | 7 | 7 | 12.9 | |
 |

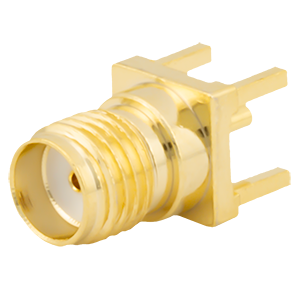

RF-SMA-TH-ST-F-6-039 |
|
SMA | 0~6 | スルーホール | 標準 | 7 | 7 | 9.6 | |
 |

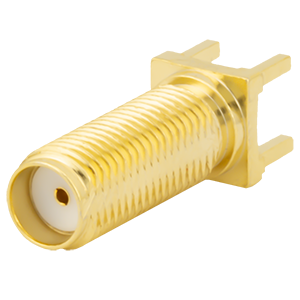

RF-SMA-TH-ST-F-L-3-004 |
|
SMA | 0~3 | スルーホール | 標準 | 7 | 7 | 17.8 | |
 |

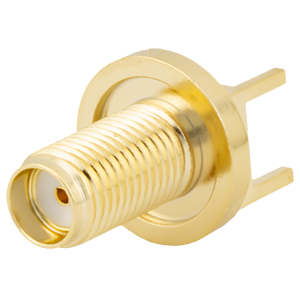

RF-SMA-TH-ST-F-6-003-67 |
|
SMA | 0~6 | スルーホール | 標準 | 9.5 | 7.3 | 12.85 | IP67 |
 |

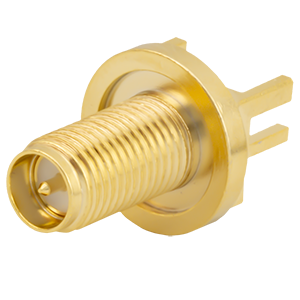

RF-SMA-RP-BMT-ST-F-6-015-67 |
|
SMA | 0~6 | 基板エッジマウント | リバース | 18.55 | 9.5 | 7.3 | IP67 |
 |

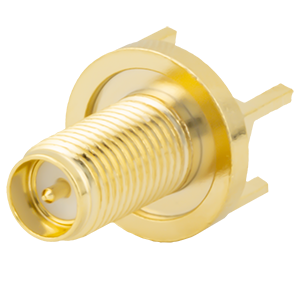

RF-SMA-RP-TH-ST-F-6-002-67 |
|
SMA | 0~6 | スルーホール | リバース | 9.5 | 7.3 | 12.85 | IP67 |
RF同軸コネクタ - ケーブル実装用レセプタクル
| 製品画像 | 品番 | 同軸コネクター タイプ |
対応周波数(GHz) | 適合ケーブル | 極性 | 長さ (mm) |
幅 (mm) |
高さ (mm) |
IP防水定格 | |
|---|---|---|---|---|---|---|---|---|---|---|
 |

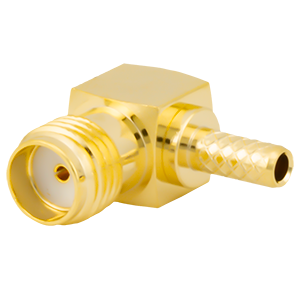

RF-SMA-CC-RA-F-6-021 |
|
SMA | 0~6 | RG316 | 標準 | 13.5 | 6.5 | 13.5 | |
 |

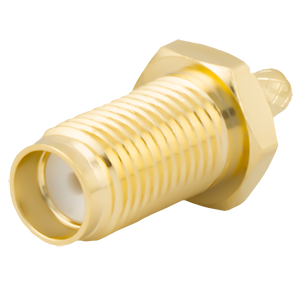

RF-SMA-CC-ST-F-6-018 |
|
SMA | 0~6 | RG316/174 | 標準 | 18 | 8 | 8 | |
 |

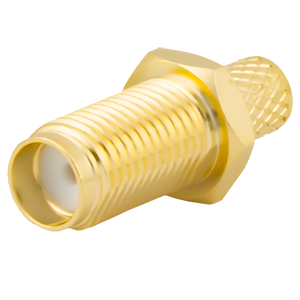

RF-SMA-CC-ST-F-6-024 |
|
SMA | 0~6 | RG58 | 標準 | 19 | 8 | 8 | |
 |

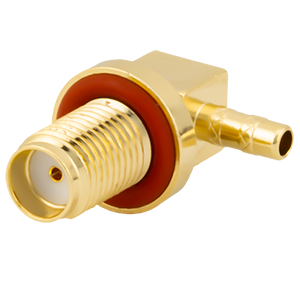

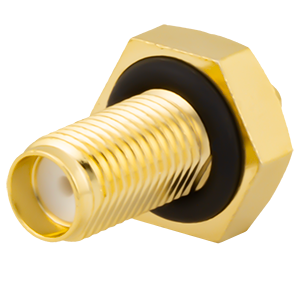

RF-SMA-CC-RA-F-6-020-67 |
|
SMA | 0~6 | RG316 | 標準 | 18.6 | 10.4 | 10.4 | IP67 |
 |
RF-SMA-CC-ST-F-6-019-67 |
|
SMA | 0~6 | RG316 | 標準 | 19.8 | 11 | 11 | IP67 |
 |

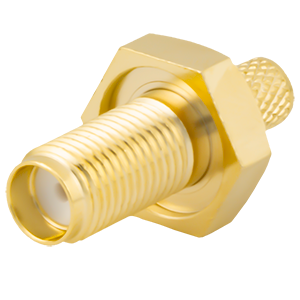

RF-SMA-CC-ST-F-6-030-67 |
|
SMA | 0~6 | RG58/LMR195 | 標準 | 21.8 | 11 | 11 | IP67 |
 |

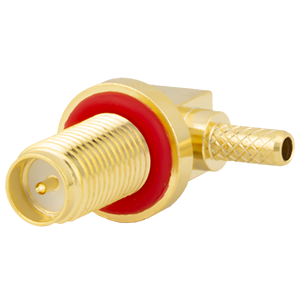

RF-SMA-RP-CC-RA-F-6-025-67 |
|
SMA | 0~6 | RG316 | 標準 | 20 | 8 | 8 | IP67 |
