端子ブロック

ネジ式、ボタン式、スプリング式、プラグ&レセプタクル型、DINレール用の構成があるSame Skyの端子ブロックコネクターは、最大で24個の極数、複数のカラーオプション、28～4 AWGの対応線径の範囲が特徴です。また、当社の端子ブロックコネクターには、-40～105°Cまでの動作温度範囲に加え、さまざまなULおよびIECの電流・電圧定格があります。高温端子ブロックは、最大130°Cのより広い動作温度にも対応しています。

＜端子ブロック製品概要＞
接続方式:　ネジ式、ネジ無し(押しボタン、スプリング)、プラグイン(プラグxレセプタクル)
実装形態:　SMT、スルーホール、DINレール
開口方向:　垂直、水平、45°
ピッチ:　2.54mm, 3.5mm, 3.81mm, 5mm, 5.08mm, 7.62mm, 10mm
定格:　66A/600Vdc(UL), 76A/1,000Vdc(IEC)
極数:　1~24
対応線径:　AWG 28 ~ AWG 4

詳細を見る (米国HP)>>

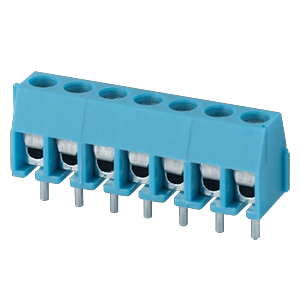

ネジ締めタイプ

シリーズ	極数	方向	ピッチ	対応線径 (AWG)	UL定格	IEC定格	線材固定方法	実装タイプ	奥行 x 高さ (mm)

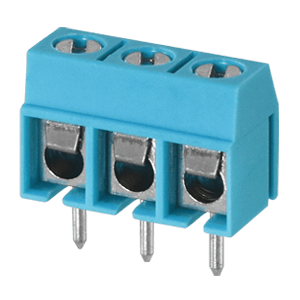

TB002-500	2~24	水平	5mm	22~12	300V, 15A	250V, 18A	ネジ開閉	スルーホール	7.6 x 10.0

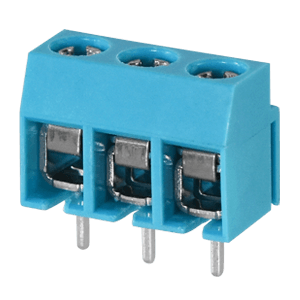

TB003-500	2~24	水平	5mm	26~14	300V, 10A	250V, 18A	ネジ開閉	スルーホール	7.8 x 10.3

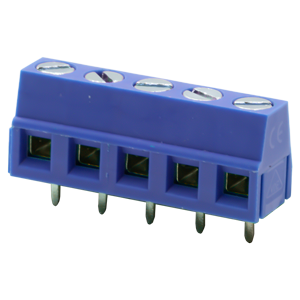

TB0014-500	2~12	水平	5mm	26~14	300V, 12A	250V, 15A	ネジ開閉	スルーホール	8.4 x 10.1

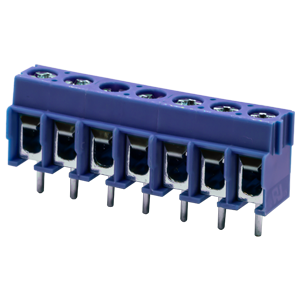

TB0013-500	2~12	水平	5mm	24~14	300V, 15A	250V, 24A	ネジ開閉	スルーホール	8.9 x 11.5

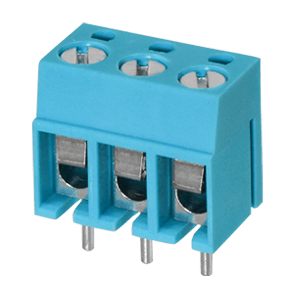

TB001-500	2~24	水平	5mm	22~12	300V, 15A	250V, 24A	ネジ開閉	スルーホール	9 x 12.5

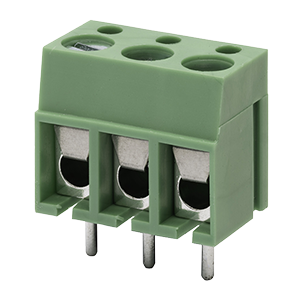

TB0010-500	2~12	水平	5mm	22~14	250V, 10A	400V, 24A	ネジ開閉	スルーホール	9 x 12.5

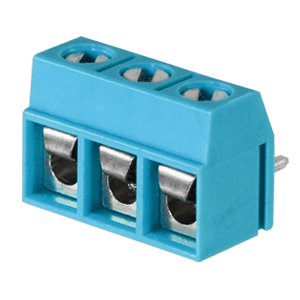

TB002V-500	2~24	垂直	5mm	22~12	300V, 15A	250V, 18A	ネジ開閉	スルーホール	10 x 7.6

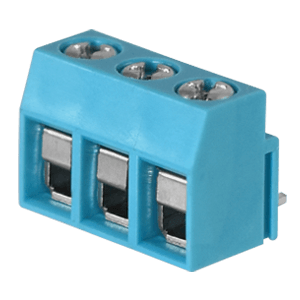

TB003V-500	2~24	垂直	5mm	26~14	300V, 10A	250V, 18A	ネジ開閉	スルーホール	10.3 x 7.8

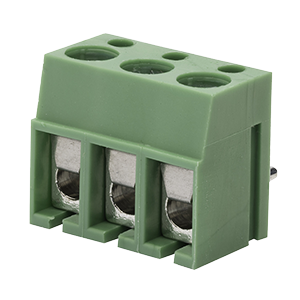

TB0010V-500	2~12	垂直	5mm	22~14	250V, 10A	400V, 24A	ネジ開閉	スルーホール	12.5 x 9

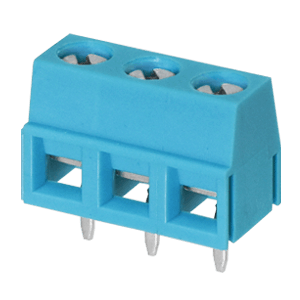

TB006-508	2~24	水平	5.08mm	26~14	300V, 12A	250V, 15A	ネジ開閉	スルーホール	8.2 x 10.0

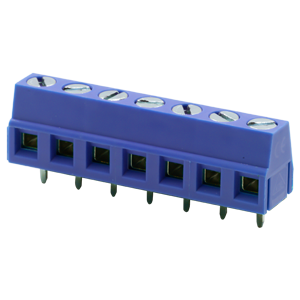

TB0014-508	2~12	水平	5.08mm	26~14	300V, 12A	250V, 15A	ネジ開閉	スルーホール	8.4 x 10.1

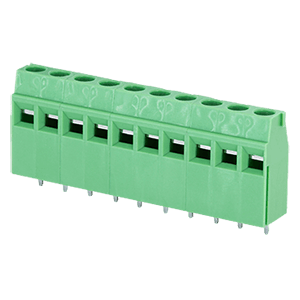

TB0012-508	2~12	水平	5.08mm	26~14	300V, 12A	250V, 15A	ネジ開閉	スルーホール	8.65 x 19.2

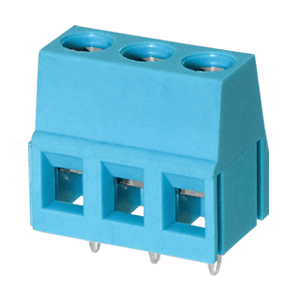

TB004-508	2~24	水平	5.08mm	24~12	300V, 16A	250V, 18A	ネジ開閉	スルーホール	10.2 x 14.1

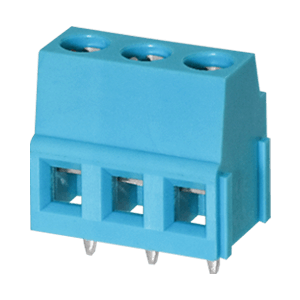

TB007-508	2~24	水平	5.08mm	24~12	300V, 16A	250V, 18A	ネジ開閉	スルーホール	10.25 x 14.0

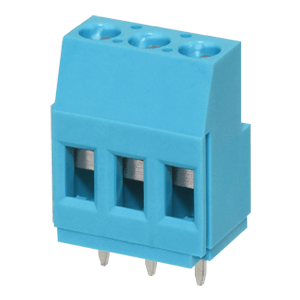

TB009-508	2~24	水平	5.08mm	26~12	300V, 20A	250V, 20A	ネジ開閉	スルーホール	10.6 x 18.2

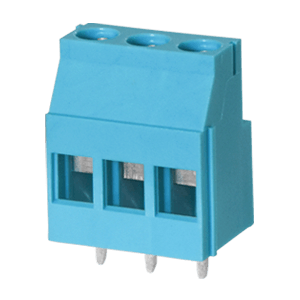

TB010-508	2~24	水平	5.08mm	26~12	300V, 20A	250V, 20A	ネジ開閉	スルーホール	11.3 x 18.2

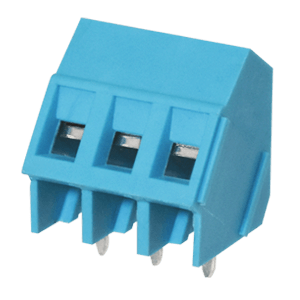

TB008A-508	2~24	45°	5.08mm	24~12	300V, 16A	250V, 24A	ネジ開閉	スルーホール	13.89 x 15.82
TB004-750	2~24	水平	7.50mm	24~12	300V, 16A	450V, 18A	ネジ開閉	スルーホール	10.2 x 14.1

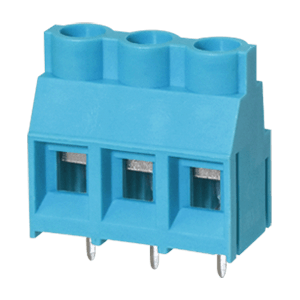

TB005-762	2~24	水平	7.62mm	26~10	300V, 30A	630V, 32A	ネジ開閉	スルーホール	12.6 x 21.7

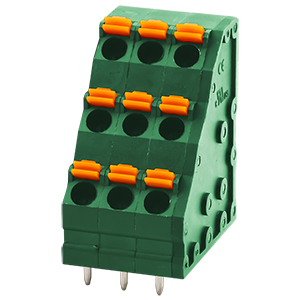

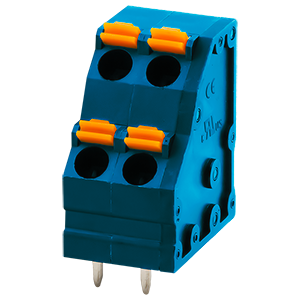

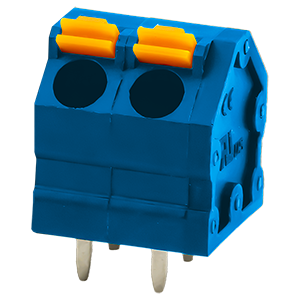

押しボタン・レバー・スプリングケージタイプ

シリーズ	極数	方向	ピッチ	対応線径 (AWG)	UL定格	IEC定格	線材固定方法	実装タイプ	奥行 x 高さ (mm)

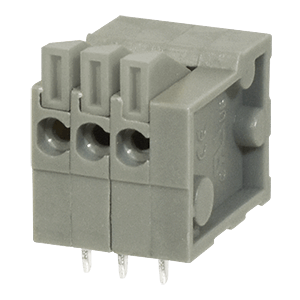

TBL003-254	1~24	水平	2.54mm	24~20	150V, 2A	130V, 6A	レバー開閉	スルーホール	13.8 x 11.15

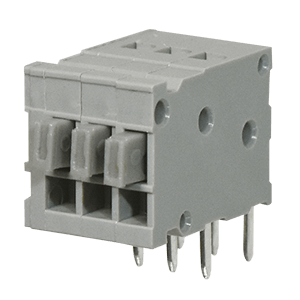

TBL009-254	2~24	水平	2.54mm	26~18	150V, 5A	160V, 6A	押しボタン開閉	スルーホール	16.05 x 10

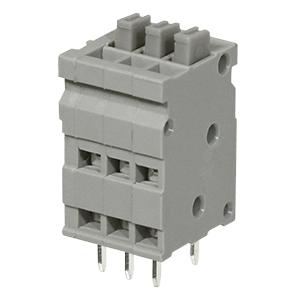

TBL009V-254	2~24	垂直	2.54mm	26~18	150V, 5A	160V, 6A	押しボタン開閉	スルーホール	10 x 16.05

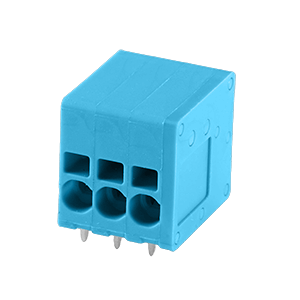

TBL-0019-350	2~6	水平	3.5mm	24~16	300V, 10A	200V, 17.5A	スプリングケージ	スルーホール	14.4 x 13.5

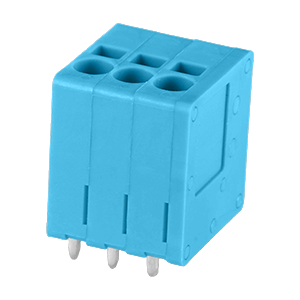

TBL-0018-350	2~6	垂直	3.5mm	24~16	300V, 10A	200V, 17.5A	スプリングケージ	スルーホール	13.5 x 14.4
TBL002A-350	1~24	45°	3.5mm	24~20	300V, 2A	400V, 5A	押しボタン開閉	スルーホール	12 x 11.5

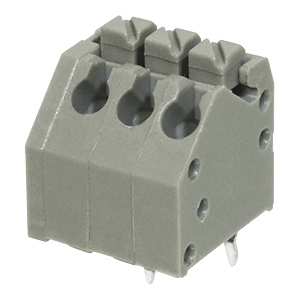

TBL002B-350	1~24	45°	3.5mm	24~18	300V, 7A	450V, 5A	押しボタン開閉	スルーホール	12 x 11.5

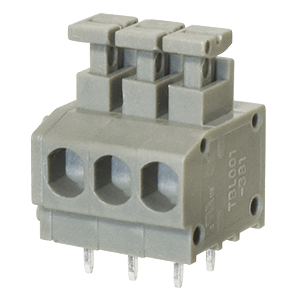

TBL001-381	1~24	水平	3.81mm	20~18	300V, 5A	250V, 10A	押しボタン開閉	スルーホール	12.6 x 13.15

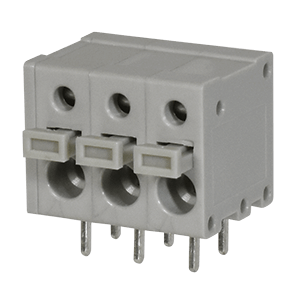

TBL009-500	2~24	水平	5mm	26~16	300V, 10A	320V, 17.5A	押しボタン開閉	スルーホール	12 x 12.5

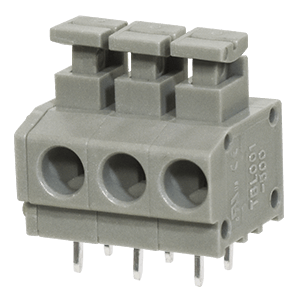

TBL001-500	1~24	水平	5mm	20~18	300V, 5A	250V, 15A	押しボタン開閉	スルーホール	12.6 x 13.15

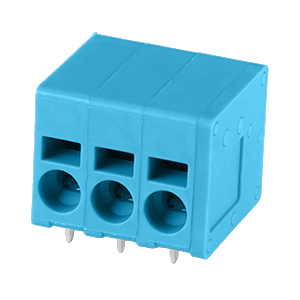

TBL-0021-500	2~21	水平	5mm	24~12	300V, 10A	400V, 24A	スプリングケージ	スルーホール	14.4 x 13.5

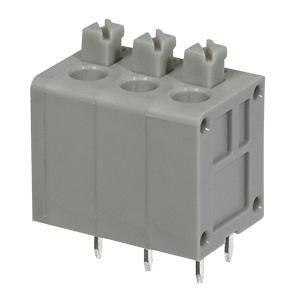

TBL006V-500	2~24	垂直	5mm	20~16	300V, 10A	320V, 10A	押しボタン開閉	スルーホール	10.8 x 13

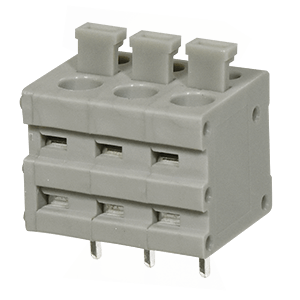

TBL009V-500	2~24	垂直	5mm	26~16	300V, 10A	320V, 17.5A	押しボタン開閉	スルーホール	12.5 x 12

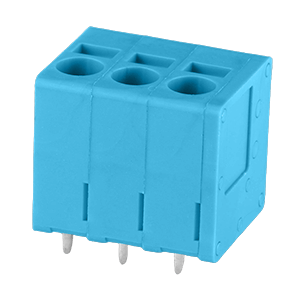

TBL-0020-500	2~20	垂直	5mm	24~12	300V, 10A	400V, 24A	スプリングケージ	スルーホール	13.5 x 14.4

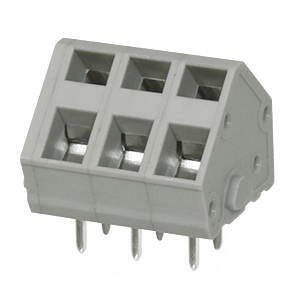

TBL007A-500	2~24	45°	5mm	26~14	300V, 10A	320V, 24A	スプリングケージ	スルーホール	14.1 x 12.8

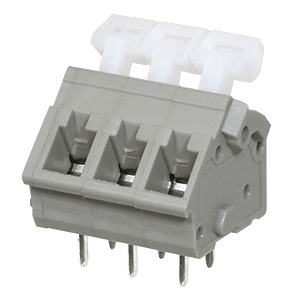

TBL005A-500	2~24	45°	5mm	26~14	300V, 15A	320V, 24A	押しボタン開閉	スルーホール	15.83 x 13

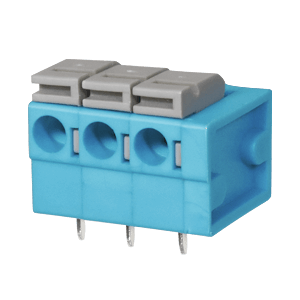

TBL004-508	2~24	水平	5.08mm	24~14	300V, 10A	320V, 15A	押しボタン開閉	スルーホール	14.05 x 10.6

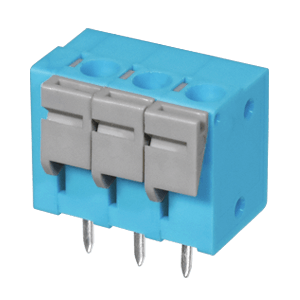

TBL004V-508	2~24	垂直	5.08mm	24~14	300V, 10A	320V, 15A	押しボタン開閉	スルーホール	13.3 x 13.6
TBL007A-508	2~24	45°	5.08mm	26~14	300V, 15A	320V, 24A	スプリングケージ	スルーホール	14.1 x 12.8

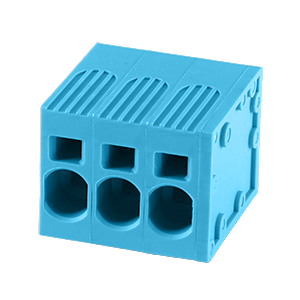

TBL-0015-750	1~6	水平	7.5mm	24~8	600V, 5A	1000V, 41A	スプリングケージ	スルーホール	24.15 x 19.6

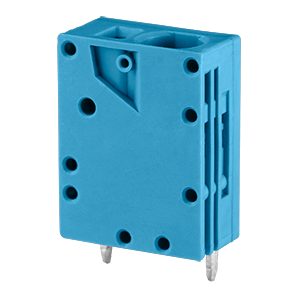

TBL-0014-750	1~6	垂直	7.5mm	24~8	600V, 5A	1000V, 41A	スプリングケージ	スルーホール	18.5 x 24.15

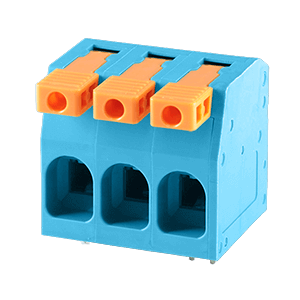

TBL-0016-1000	1~6	水平	10mm	18~4	600V, 51A	1000V, 76A	レバー開閉	スルーホール	25 x 39

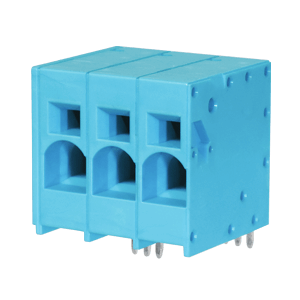

TBL008-1000	2~24	水平	10mm	18~4	600V, 66A	1000V, 76A	スプリングケージ	スルーホール	29 x 30

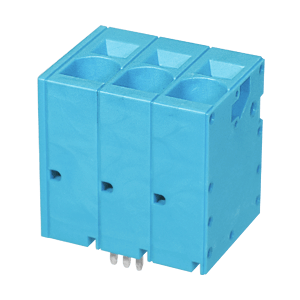

TBL008V-1000	2~24	垂直	10mm	18~4	600V, 66A	1000V, 76A	スプリングケージ	スルーホール	24.7 x 31.3

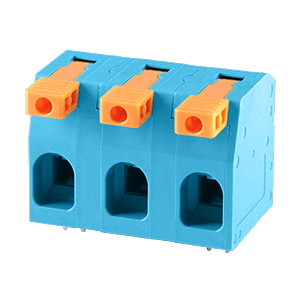

TBL-0017-1500	2~7	水平	15mm	18~4	600V, 51A	1000V, 76A	レバー開閉	スルーホール	25 x 39

130℃耐熱　押しボタン・レバー・スプリングケージタイプ

シリーズ	極数	方向	ピッチ	対応線径 (AWG)	UL定格	IEC定格	線材固定方法	実装タイプ	奥行 x 高さ (mm)

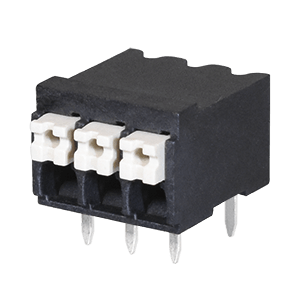

TBLH10-350	2~24	水平	3.5mm	24~16	300V, 10A	160V, 17.5A	押しボタン開閉	スルーホール	8.5 x 12.3

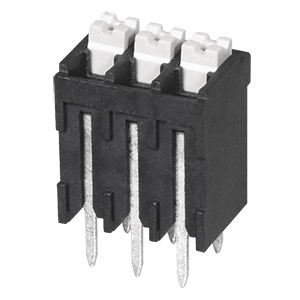

TBLH10V-350	2~24	垂直	3.5mm	24~16	300V, 10A	160V, 17.5A	押しボタン開閉	スルーホール	8.5 x 12.3

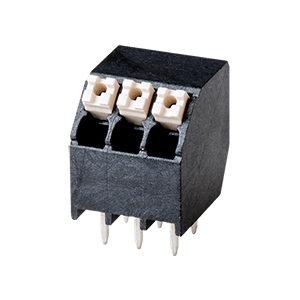

TBLH13-350	2~12	45°	3.5mm	24~16	300V, 10A	160V, 17.5A	押しボタン開閉	スルーホール	12.7 x 12.9

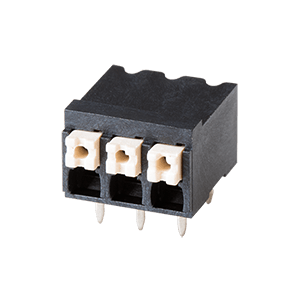

TBLH10-381	2~12	水平	3.81mm	24~16	300V, 10A	320V, 17.5A	押しボタン開閉	スルーホール	12.3 x 8.5

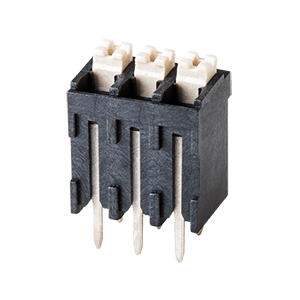

TBLH10V-381	2~12	垂直	3.81mm	24~16	300V, 10A	160V, 17.5A	押しボタン開閉	スルーホール	8.5 x 12.3

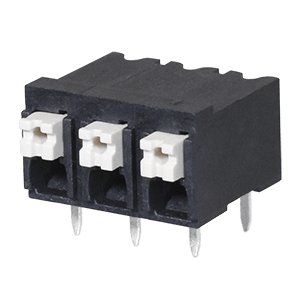

TBLH10-500	2~24	水平	5mm	24~16	300V, 10A	320V, 17.5A	押しボタン開閉	スルーホール	8.5 x 12.3

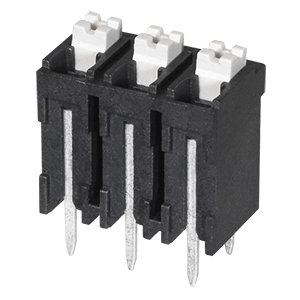

TBLH10V-500	2~24	垂直	5mm	24~16	300V, 10A	320V, 17.5A	押しボタン開閉	スルーホール	8.5 x 12.3

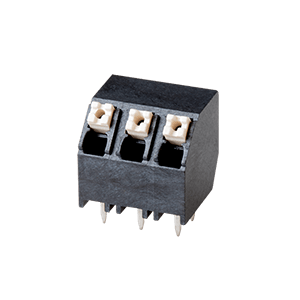

TBLH13-500	2~12	45°	5mm	24~16	300V, 10A	320V, 17.5A	押しボタン開閉	スルーホール	12.7 x 12.9

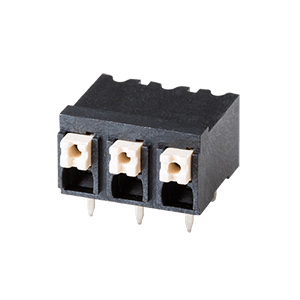

TBLH10-508	2~12	水平	5.08mm	24~16	300V, 10A	320V, 17.5A	押しボタン開閉	スルーホール	12.3 x 8.5

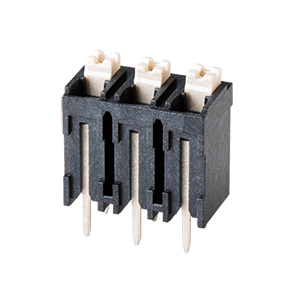

TBLH10V-508	2~12	垂直	5.08mm	24~16	300V, 10A	160V, 17.5A	押しボタン開閉	スルーホール	8.5 x 12.3

SMTタイプ　130℃耐熱押しボタン・レバー・スプリングケージタイプ

シリーズ	極数	方向	ピッチ	対応線径 (AWG)	UL定格	IEC定格	線材固定方法	実装タイプ	奥行 x 高さ (mm)

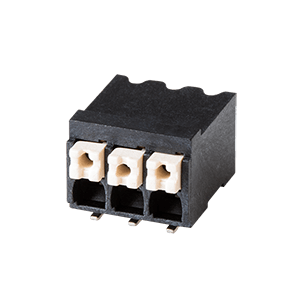

TBLH11-350	2~12	水平	3.5mm	24~16	300V, 10A	160V, 17.5A	押しボタン開閉	SMT	11.8 x 8.5

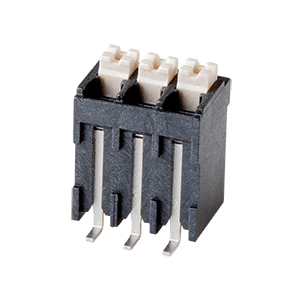

TBLH12V-350	2~12	垂直	3.5mm	24~16	300V, 10A	160V, 17.5A	押しボタン開閉	SMT	8.5 x 12.3

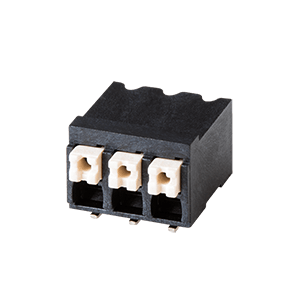

TBLH11-381	2~12	水平	3.81mm	24~16	300V, 10A	160V, 17.5A	押しボタン開閉	SMT	11.8 x 8.5

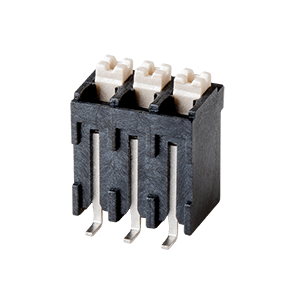

TBLH12V-381	2~12	垂直	3.81mm	24~16	300V, 10A	160V, 17.5A	押しボタン開閉	SMT	8.5 x 12.3

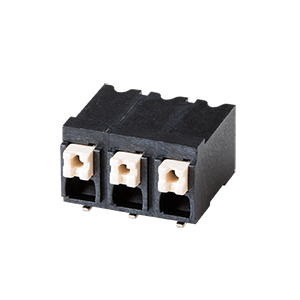

TBLH11-500	2~12	水平	5mm	24~16	300V, 10A	320V, 17.5A	押しボタン開閉	SMT	11.8 x 8.5

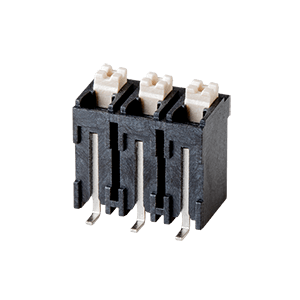

TBLH12V-500	2~12	垂直	5mm	24~16	300V, 10A	320V, 17.5A	押しボタン開閉	SMT	8.5 x 12.3

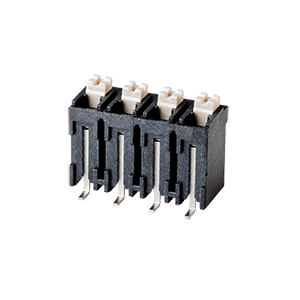

TBLH12V-508	2~12	垂直	5.08mm	24~16	300V, 10A	320V, 17.5A	押しボタン開閉	SMT	8.5 x 12.3

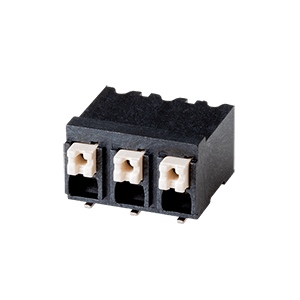

TBLH11-508	2~12	水平	5.08mm	24~16	300V, 10A	320V, 17.5A	押しボタン開閉	SMT	11.8 x 8.5

プラグ＆レセプタクルタイプ

シリーズ	極数	方向	ピッチ	コネクタータイプ	対応線径 (AWG)	UL定格	IEC定格	線材固定方法	実装タイプ	奥行 x 高さ (mm)

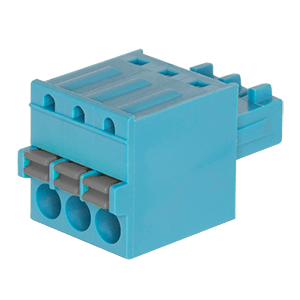

TBP03P1-350	2~24	180°	3.5mm	プラグ	28~16	300V, 8A	320V, 7A	押しボタン開閉	リード線挿入	21 x 12.4

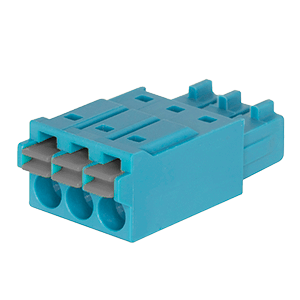

TBP03P2-350	2~24	180°	3.5mm	プラグ	24~16	300V, 8A	320V, 8A	押しボタン開閉	リード線挿入	22.8 x 7.7

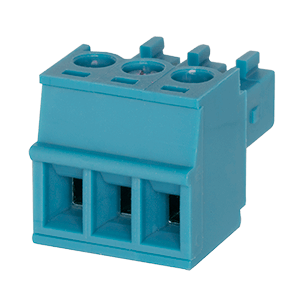

TBP03P3-350	2~24	180°	3.5mm	プラグ	28~16	300V, 8A	250V, 7A	ネジ開閉	リード線挿入	16.2 x 11.2

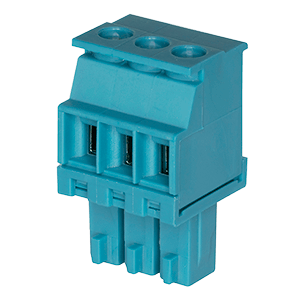

TBP03P4-350	2~24	垂直	3.5mm	プラグ	28~16	300V, 8A	320V, 7A	ネジ開閉	リード線挿入	19.2 x 10.5

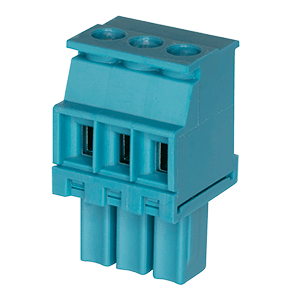

TBP03P5-350	2~24	垂直	3.5mm	プラグ	28~16	300V, 8A	320V, 7A	ネジ開閉	リード線挿入	19.2 x 10.5

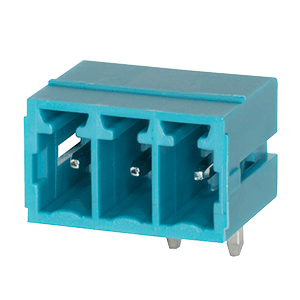

TBP03R1-350	2~24	水平	3.5mm	レセプタクル	-	300V, 8A	320V, 7A	-	スルーホール	9.2 x 7.2

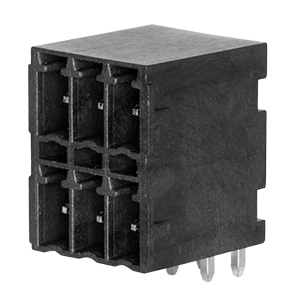

TBP03R12-350	2~24	水平	3.5mm	レセプタクル	-	300V, 8A	250V, 8A	-	スルーホール	13.3 x 15.2

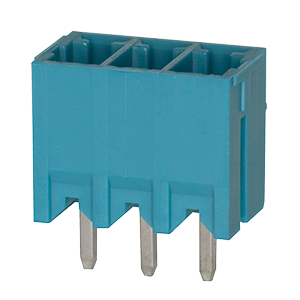

TBP03R2-350	2~24	垂直	3.5mm	レセプタクル	-	300V, 8A	250V, 7A	-	スルーホール	9.2 x 7.2

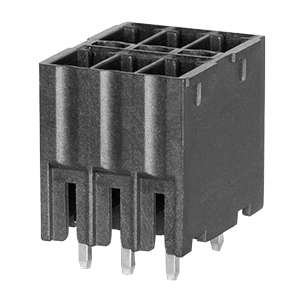

TBP03R3-350	2~24	垂直	3.5mm	レセプタクル	-	300V, 8A	250V, 8A	-	スルーホール	15.2 x 13.3

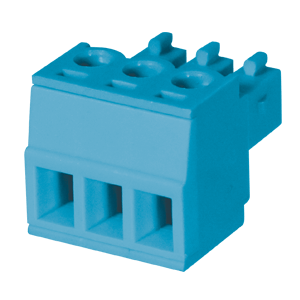

TBP02P1-381	2~24	180°	3.81mm	プラグ	28~16	300V, 8A	250V, 7A	ネジ開閉	リード線挿入	15.5 x 11.2

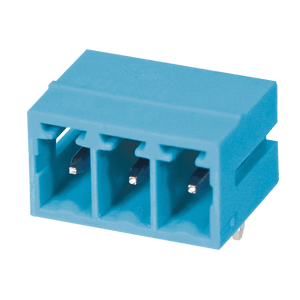

TBP02R1-381	2~24	水平	3.81mm	レセプタクル	-	300V, 8A	250V, 7A	-	スルーホール	9.2 x 7.2

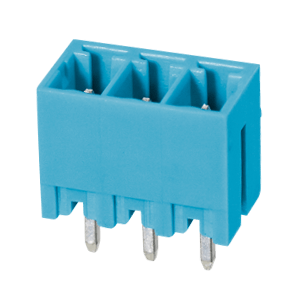

TBP02R2-381	2~24	垂直	3.81mm	レセプタクル	-	300V, 8A	250V, 7A	-	スルーホール	7.2 x 9.2

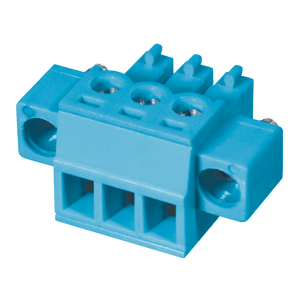

TBP02P1W-381	2~24	180°	3.81mm	プラグ	28~16	300V, 8A	250V, 7A	ネジ開閉	リード線挿入	15.5 x 11.2

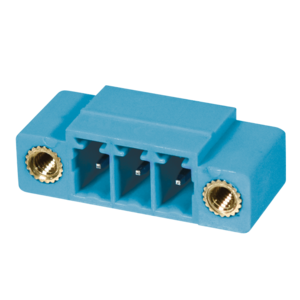

TBP02R1W-381	2~24	水平	3.81mm	レセプタクル	-	300V, 8A	250V, 7A	-	スルーホール	9.2 x 7.2

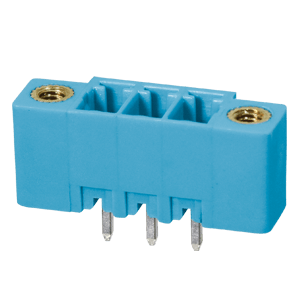

TBP02R2W-381	2~24	垂直	3.81mm	レセプタクル	-	300V, 8A	250V, 7A	-	スルーホール	7.2 x 9.2

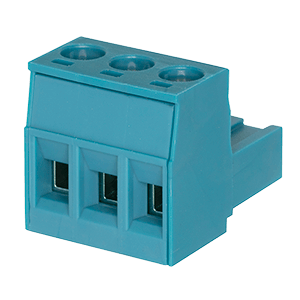

TBP04P1-500	2~24	水平	5mm	プラグ	28~12	300V, 15A	630V, 10A	ネジ開閉	リード線挿入	18.1 x 15.05

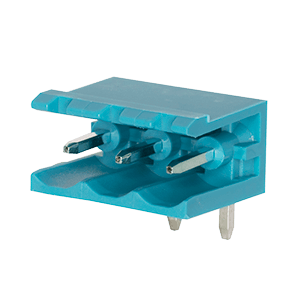

TBP04R1-500	2~24	水平	5mm	レセプタクル	-	300V, 15A	400V, 10A	-	スルーホール	12 x 11.8

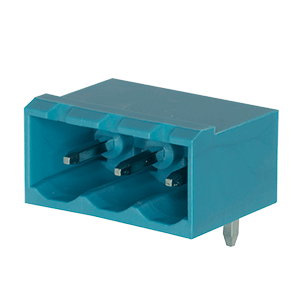

TBP04R12-500	2~24	水平	5mm	レセプタクル	-	300V, 15A	400V, 10A	-	スルーホール	12 x 11.8

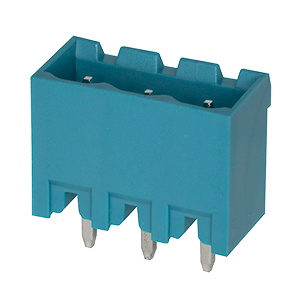

TBP04R2-500	2~24	垂直	5mm	レセプタクル	-	300V, 15A	400V, 10A	-	スルーホール	8.5 x 16

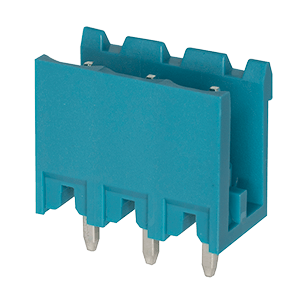

TBP04R3-500	2~24	垂直	5mm	レセプタクル	-	300V, 15A	400V, 10A	-	スルーホール	8.5 x 16

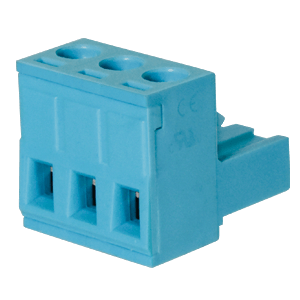

TBP01P1-508	2~24	180°	5.08mm	プラグ	28~12	300V, 16A	320V, 20A	ネジ開閉	リード線挿入	18 x 15

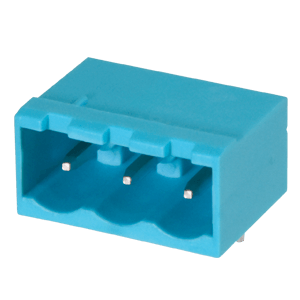

TBP01R1-508	2~24	水平	5.08mm	レセプタクル	-	300V, 16A	320V, 20A	-	スルーホール	12 x 8.5

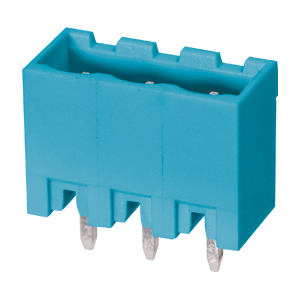

TBP01R2-508	2~24	垂直	5.08mm	レセプタクル	-	300V, 16A	320V, 20A	-	スルーホール	8.5 x 12

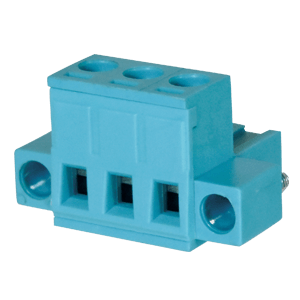

TBP01P1W-508	2~24	180°	5.08mm	プラグ	28~12	300V, 16A	320V, 20A	ネジ開閉	リード線挿入	18 x 15

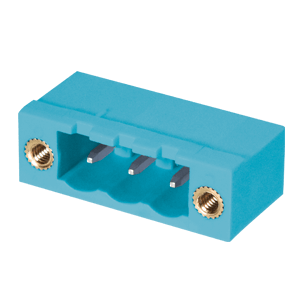

TBP01R1W-508	2~24	水平	5.08mm	レセプタクル	-	300V, 16A	320V, 20A	-	スルーホール	12 x 8.5

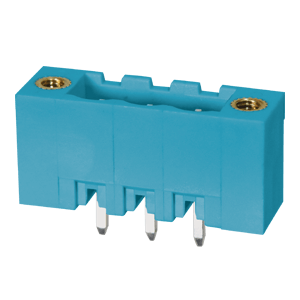

TBP01R2W-508	2~24	垂直	5.08mm	レセプタクル	-	300V, 16A	320V, 20A	-	スルーホール	8.5 x 12

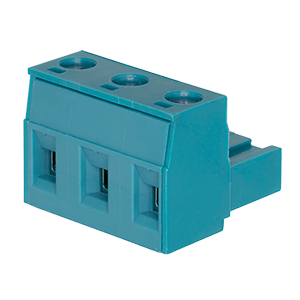

TBP05P1-762	2~24	180°	7.62mm	プラグ	28~12	300V, 15A	1000V, 10A	ネジ開閉	リード線挿入	15.05 x 18.1

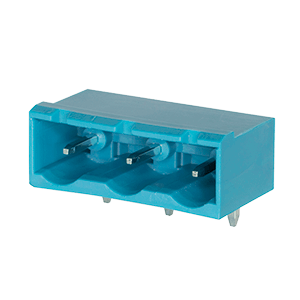

TBP05R1-762	2~24	水平	7.62mm	レセプタクル	-	300V, 15A	630V, 10A	-	スルーホール	12 x 8.5

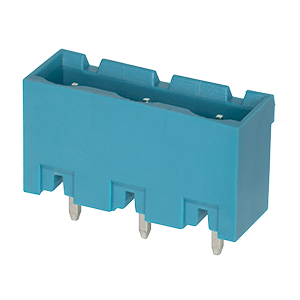

TBP05R2-762	2~24	垂直	7.62mm	レセプタクル	-	300V, 15A	630V, 10A	-	スルーホール	12 x 8.5

DINレールタイプ

シリーズ	極数	コネクタータイプ	対応線径 (AWG)	UL定格	IEC定格	線材固定方法	実装タイプ	幅 x 長 x 高 (mm)

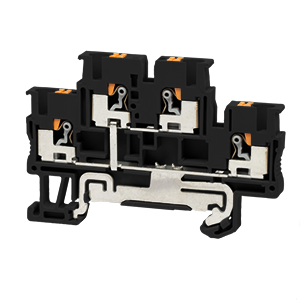

TBDR-13-25-BK	4	アース接続用	26~12	-	-	プッシュインスプリング	DINレール	5.2 x 68.15 x 46.15

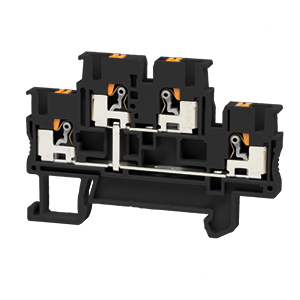

TBDR-12-25-BK	4	フィードスルー	26~12	300V, 20A	500V, 22A	プッシュインスプリング	DINレール	5.2 x 68.15 x 46.15

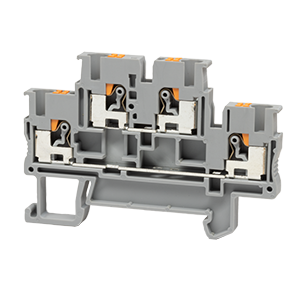

TBDR-11-25-GY	4	フィードスルー (2極 x 2経路）	26~12	300V, 20A	500V, 22A	プッシュインスプリング	DINレール	5.2 x 68.15 x 46.15

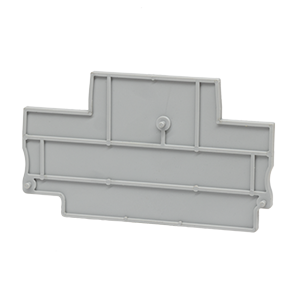

TBDR-04-25-GY	-	エンドキャップ	-	-	-	-	DINレール	2.2 x 68.15 x 39.78

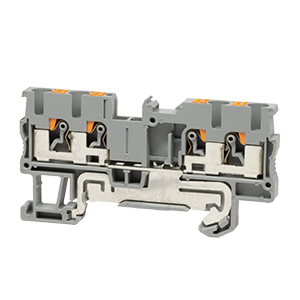

TBDR-08-25-GY	4	アース接続用	26~12	-	-	プッシュインスプリング	DINレール	5.2 x 68.8 x 35.55

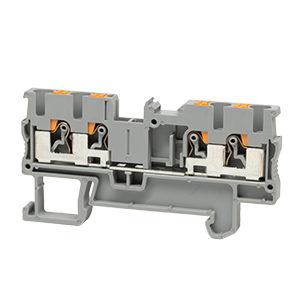

TBDR-07-25-GY	4	フィードスルー	26~12	600V, 20A	800V, 24A	プッシュインスプリング	DINレール	5.2 x 68.8 x 35.3

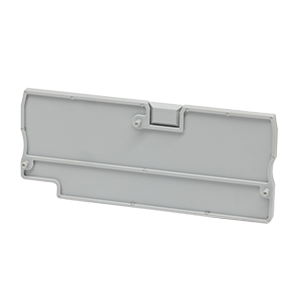

TBDR-02-25-GY	-	エンドキャップ	-	-	-	-	DINレール	2.2 x 68.8 x 29.25

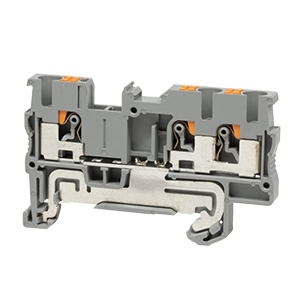

TBDR-10-25-GY	3	アース接続用	26~12	-	-	プッシュインスプリング	DINレール	5.2 x 58.55 x 35.55

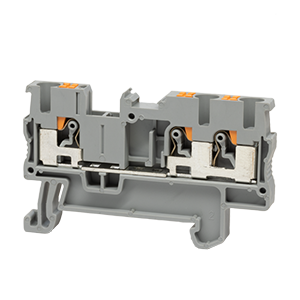

TBDR-09-25-GY	3	フィードスルー	26~12	600V, 20A	800V, 24A	プッシュインスプリング	DINレール	5.2 x 58.55 x 35.3

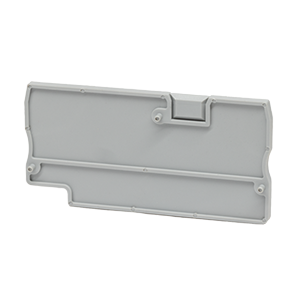

TBDR-03-25-GY	-	エンドキャップ	-	-	-	-	DINレール	2.2 x 58.55 x 29.25

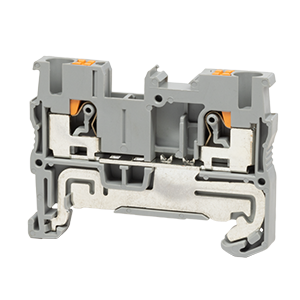

TBDR-06-25-GY	2	アース接続用	26~12	-	-	プッシュインスプリング	DINレール	5.2 x 48.3 x 35.55

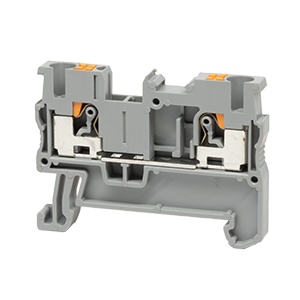

TBDR-05-25-GY	2	フィードスルー	26~12	600V, 20A	800V, 24A	プッシュインスプリング	DINレール	5.2 x 48.3 x 35.3

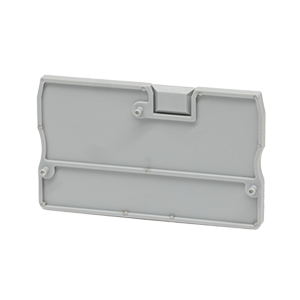

TBDR-01-25-GY	-	エンドキャップ	-	-	-	-	DINレール	2.2 x 48.3 x 29.25

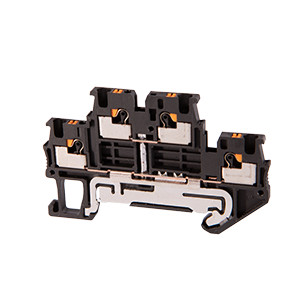

TBDR-13-15-BK	4	アース接続用	26~14	-	-	プッシュインスプリング	DINレール	3.5 x 65.4 x 41.1

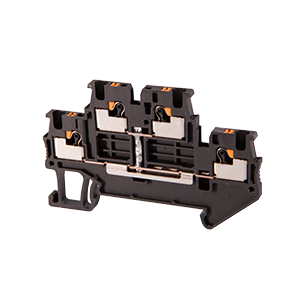

TBDR-12-15-BK	4	フィードスルー	26~14	300V, 15A	500V, 16A	プッシュインスプリング	DINレール	3.5 x 65.4 x 41.1

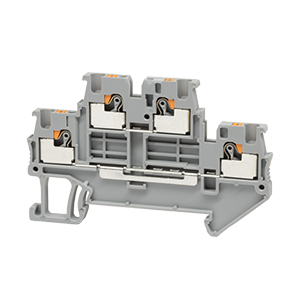

TBDR-11-15-GY	4	フィードスルー (2極 x 2経路）	26~14	300V, 15A	500V, 16A	プッシュインスプリング	DINレール	3.5 x 65.4 x 41.1

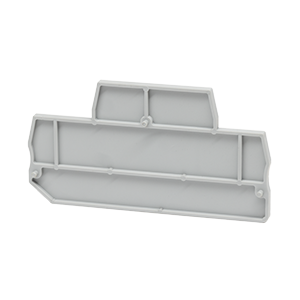

TBDR-04-15-GY	-	エンドキャップ	-	-	-	-	DINレール	2.2 x 65.4 x 35

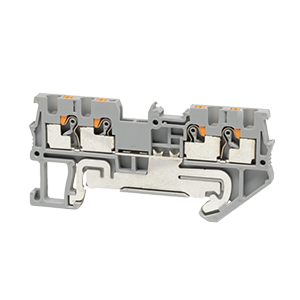

TBDR-08-15-GY	4	アース接続用	26~14	-	-	プッシュインスプリング	DINレール	3.5 x 65.2 x 30.5

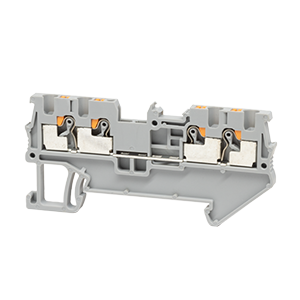

TBDR-07-15-GY	4	フィードスルー	26~14	300V, 15A	500V, 17.5A	プッシュインスプリング	DINレール	3.5 x 65.2 x 30.5

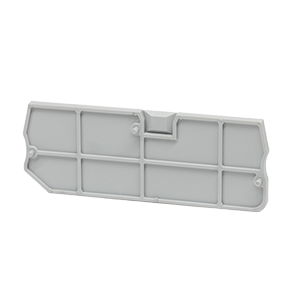

TBDR-02-15-GY	-	エンドキャップ	-	-	-	-	DINレール	2.2 x 65.2 x 24.4

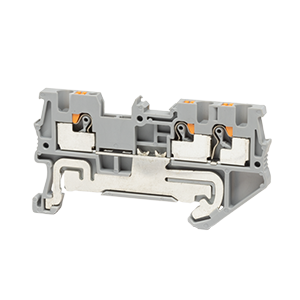

TBDR-10-15-GY	3	アース接続用	26~14	-	-	プッシュインスプリング	DINレール	3.5 x 57.1 x 30.5

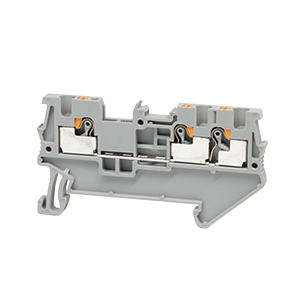

TBDR-09-15-GY	3	フィードスルー	26~14	300V, 15A	500V, 17.5A	プッシュインスプリング	DINレール	3.5 x 57.1 x 30.5

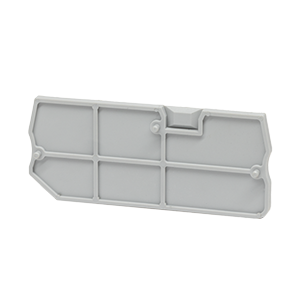

TBDR-03-15-GY	-	エンドキャップ	-	-	-	-	DINレール	2.2 x 57.1 x 24.4

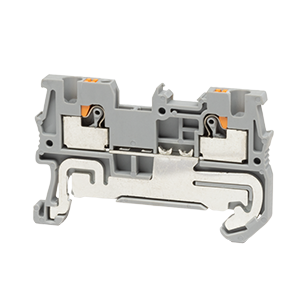

TBDR-06-15-GY	2	アース接続用	26~14			プッシュインスプリング	DINレール	3.5 x 48 x 30.5

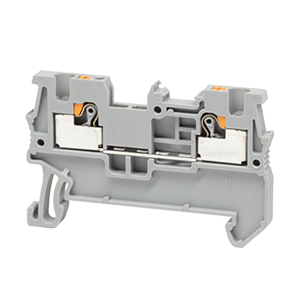

TBDR-05-15-GY	2	フィードスルー	26~14	300V, 15A	500V, 17.5A	プッシュインスプリング	DINレール	3.5 x 48 x 30.5

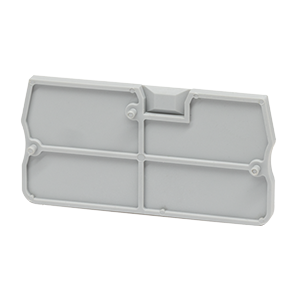

TBDR-01-15-GY	-	エンドキャップ	-	-	-	-	DINレール	2.2 x 48 x 24.4

ピンヘッダー

製品画像	シリーズ	極数	方向	ピッチ	コネクタータイプ	UL定格	IEC定格	実装タイプ	奥行 x 高さ (mm)

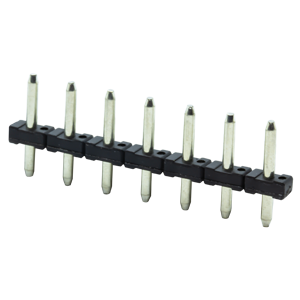

	TBP06H-500	2~12	垂直	5mm	ピンヘッダー	300V, 10A	250V, 12A	スルーホール	2.8 x 4 (mm)

詳細を見る (米国HP)>>

Pick up Products

2024年11月

ターミナルブロック新製品 　 | TB, TBLシリーズ

　Same Skyのターミナルブロック（端子台、端子ブロック）に、2シリーズの新製品が登場です。①TBL002B-350シリーズはピッチ3.5mm、押しボタン式、45°方向のモデルで、300V, 7AのUL定格品です。②TB004-750シリーズはピッチ7.5mm、ネジ式、ライトアングルにて、300V, 16AのUL定格となっております。両機種ともスルーホールにてご使用頂けます。
ピッチ:　①3.5mm、②7.5mm
開口方向:　①45°、②ライトアングル
UL定格:　①300V, 7A、②300V, 16A
IEC定格:　①450V, 8A、②450V, 18A
極数:　①1～24、②2～24
サージ耐圧:　①4,000V、②4,000V

2024年5月

ターミナルブロック（端子台） 　 | TBLシリーズ

　蓄電池システムで多数採用されているSame Skyのターミナルブロックのラインナップに、新たに7.5mmピッチ、15mmピッチ品が登場しました。CUIのターミナルブロックはUL1059認証品で、ネジ締め、レバー、スプリングゲージタイプの他、プラグ&レセプタクルタイプも揃えています。
ピッチ:　2.54 / 3.5 / 3.81 / 5.0 / 5.08 / 7.5 / 7.62 / 10 / 15mm
開口方向:　水平、垂直、45°
UL定格:　150V ~ 600V、 2A ~ 66A
IEC定格:　76V ~ 1,000V、 5A ~ 76A
極数:　1～24
サージ耐圧:　2,500V ~ 8,000V
実装タイプ:　スルーホール、SMT

2023年8月

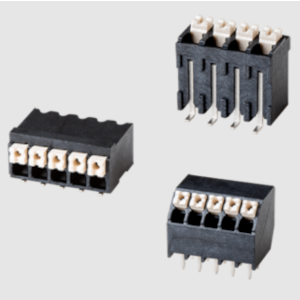

押しボタン式耐熱端子台 　 | TBLHシリーズ

　押しボタンタイプ端子台のラインナップに、新たにSMTタイプが登場しました。使用温度-40℃~+130℃の耐熱タイプであり、垂直、水平接続を用意しております。45°方向のピンタイプも耐熱タイプのラインとして新登場しております。
タイプ　：押しボタン式
ピッチ　：3.5mm / 3.81mm / 5mm / 5.08mm
方向　　：水平 / 垂直 / 45°
実装　　：スルーホール / SMT
対応線径：AWG24 ~ AWG16
極数　　：2~12極
IEC定格：160 V ~ 250 Vdc / 17.5 A (III/3汚損)
UL定格：300 Vdc / 10 A
AC耐圧：1600 Vac

2022年12月

DINレール端子台 　 | TBDRシリーズ

　ターミナルブロックのラインナップにはDINレールマウントのプッシュインタイプにて、フィードスルー(中継用)／アース接続用が登場しました。エンドキャップも含めUL94V-0、-40℃~+105℃対応の堅牢・リーズナブルで使いやすい製品群です。
タイプ　：プッシュイン（スプリングコンタクト
幅　　　：3.5mm ／ 5.2mm
対応線径：AWG26 ~ AWG14 ／ AWG26 ~ AWG12
極数　　：2~4極アース用、 2~4極フィードスルー、
　　　　　2 x 2極 (2段)フィードスルー
IEC定格：500 V ~ 800 Vdc / 16 A ~ 24 A
UL定格：300 V ~ 600 Vdc / 15 A ~ 20 A
絶縁抵抗：500 MΩ at 500 Vdc
AC耐圧：1890 V ~ 2200 Vac
サージ耐圧：6000 V ~ 8000 V

詳細を見る (米国HP)>>
