オーディオトランスデューサー(回路 非内蔵ブザー)
Same Skyの磁気とピエゾ・オーディオ・トランスデューサは、様々なサイズと実装スタイルでご利用いただけ、ほぼすべてのオーディオ警報アプリケーションのニーズに対応できます。3.2 mm x 3.2 mmという小型で薄型のマイクロトランスデューサから、IP67やIP68等級の防水モデルまで、当社の外部駆動型オーディオ・トランスデューサブザーは、設計の実装に究極の柔軟性を提供します。
- ＜オーディオトランスデューサー製品概要＞
- 音圧: 65dB(10cm) ~ 110dB SPL(10cm)
- 定格電圧: 1.5Vo-p ~ 85Vp-p
- 定格周波数: 800Hz ~ 6kHz
- 消費電流: 1mA ~ 150mA
- 実装タイプ: スルーホール、SMT、パネルマウント、 リード線、ばね接点
- サイズ: 3.2 x 3.2 x 2mm ~ φ60.8 x 14mm
ブザーは、電子製品とユーザー間のコミュニケーションのためのシンプルで安価な手段です。ピエゾブザーと磁気ブザーは使用されるアプリケーションは同じですが、主な違いは、磁気ブザーはコイルを通して駆動され、より低い電圧と高い電流で動作するのに対し、ピエゾブザーは圧電材料の容量性ディスクを使用し、比較的大きな面積で、より高い音圧を出力することです。インジケーターは、動作にDC電圧のみを必要としますが、単一の周波数しか鳴動できません。一方で、トランスデューサーは外部回路を必要としますが、より広い範囲の周波数でお使い頂くことが可能です。 *フィードバック方式の3線式ピエゾトランスデューサーは、DC電圧駆動、単一周波数鳴動となります。
ピエゾタイプ基本構造
磁気タイプ基本構造

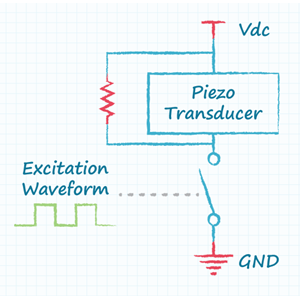

ピエゾトランスデューサーアプリケーション回路
磁気トランスデューサーアプリケーション回路
ピエゾ・磁気インジケーターアプリケーション回路
- ピエゾトランスデューサー主要性能
- 音圧: 65dB(10cm) ~ 110dB SPL(10cm)
- 定格電圧: 3Vp-p ~ 85Vp-p
- 定格周波数: 800Hz ~ 6kHz
- 消費電流: 1mA ~ 90mA
- 実装タイプ: スルーホール、SMT、パネルマウント、リード線
- サイズ: 7.5 x 7.5 x 2mm ~ φ60.8 x 14mm
- 磁気トランスデューサー主要性能
- 音圧: 65dB(10cm) ~ 100dB SPL(10cm)
- 定格電圧: 1.5Vo-p ~ 12Vo-p
- 定格周波数: 800Hz ~ 4096Hz
- 消費電流: 20mA ~ 150mA
- 実装タイプ: スルーホール、SMT、ばね接点
- サイズ: 3.2 x 3.2 x 2mm ~ φ25 x 12.5mm
Pick up Products
2024年10月
ブザー製品 ラインナップ拡大 | CMI, CMT, CPTシリーズ
- Same Skyでは駆動回路を内蔵したブザー(インジケーター)と非内蔵のブザー(トランスデューサー)を用意しており、それぞれにコストパフォーマンスに優れた新製品が登場です。インジケーターではΦ9 x 5.5mm、Φ12 x 7.5mm、Φ12 x 9.5mmのピンタイプ、トランスデューサーでは5 x 5 x 2mm～12 x 12 x 3mmのSMTタイプが追加されております。
- 駆動方式: 磁気、ピエゾ
- 定格電圧: 3V, 3.6V, 5V, 12V, 24V
- 音圧: 75dB～85dB
- 定格周波数: 2kHz～4kHz
- 実装タイプ: スルーホール、SMT
| トランスジューサー品名 | 方式 | 定格電圧 | 音圧 | 定格周波数 | 実装方法 | サイズ |
|---|---|---|---|---|---|---|
| CMT-0502-03-SMT-TR | 磁気 | 3Vo-p | 75dB | 4000Hz | SMT | 5 x 5 x 2mm |
| CMT-0525-03-SMT-TR | 磁気 | 3Vo-p | 75dB | 4000Hz | SMT | 5 x 5 x 2.5mm |
| CMT-0503-03-SMT-TR | 磁気 | 3Vo-p | 80dB | 4000Hz | SMT | 5 x 5 x 3mm |
| CMT-7525-03-SMT-TR | 磁気 | 3Vo-p | 80dB | 2731Hz | SMT | 7.5 x 7.5 x 2.5mm |
| CMT-8503-36-SMT-TR | 磁気 | 3.6Vo-p | 85dB | 2700Hz | SMT | 8.5 x 8.5 x 3mm |
| CMT-8504-03-SMT-TR | 磁気 | 3Vo-p | 85dB | 2700Hz | SMT | 8.5 x 8.5 x 4mm |
| CMT-0932-03-SMT-TR | 磁気 | 3Vo-p | 85dB | 2731Hz | SMT | Φ9 x 3.2mm |
| CMT-0945-03-SMT-TR | 磁気 | 3Vo-p | 85dB | 2700Hz | SMT | Φ9.2 x 4.5mm |
| CPT-1203-03-SMT-TR | ピエゾ | 3Vp-p | 75dB | 4000Hz | SMT | 12 x 12 x 3mm |
2024年5月
ピンピッチ 5mm サウンダ | CMT1209, CMT1612シリーズ
- スタンダードで扱いやすいピンタイプのブザー(トランスデューサ=駆動回路外付けタイプ)に、ご要望の多かった5mmピッチ品が登場しました。マグネチックタイプで、Φ12 x 9mm、Φ16 x 12mmの広く使われるサイズを用意しております。
- 駆動方式: 磁気
- 駆動電圧: 3V、 5V、 12V
- 音圧: 85dB以上
- 定格周波数: 2048Hz / 4096Hz
- 洗浄対応: 対応
2023年10月
最小ピエゾトランスデューサー | CPT-7502-65-SMT-TR
Same Skyではピエゾタイプのトランスデューサーで最小となる「CPT-7502-65-SMT-TR」をリリース致しました。最小のスペースで鳴動可能なため、ポータブル、ウェアラブル用途に搭載しやすいブザー製品です。
2023年6月
1.9mm最薄ピエゾサウンダ | CPT-9019A/B-SMT-TR
Same Skyのピエゾブザー(トランスデューサー=駆動回路外付け)で最小の9mm x 9mmサイズに音圧72dBのモデルが追加されました。厚さも僅か1.9 mmであり、ポータブルやウェアラブルのアプリケーションに最適です。以前までの同サイズの音圧65dBから2倍以上となる72dBを実現しており、動作温度も-40℃~+85℃に改善、より多様なアプリケーションへの対応が可能となっております。

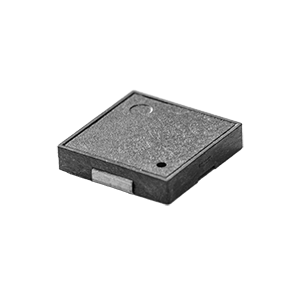

CPT-9019A-SMT-TR & CPT-9019B-SMT-TR
- 外形: 9.00 x 9.00 x 1.90 mm
- 音圧: 72dB以上(10cm)
- 周波数: 4kHz
- 駆動電圧: 3Vp-p (1Vp-p ~ 25Vp-p)
- 実装形態: SMT
2022年12月
マグネチックブザー・サウンダ製品ピックアップ
- 最近お問い合わせの多い磁気ブザー製品をピックアップ紹介致します。駆動回路を内蔵し、DC電圧を加えるだけで鳴動するブザーインジケーターと、駆動回路を外付けして頂き、お好み周波数でご使用頂けるトランスデューサー(サウンダ)を用意しており、幅広く使われているサイズ・ピンピッチ、駆動電圧は、他社からの置き換え検討にも適した製品群です。 Same Skyでは適度なMOQでの生産体制構築により、持続可能な製品供給を維持しながら製品展開を続け、引き続きお客様の開発・生産をサポートするべく努めて参ります。
| 機種 | 回路 | 定格(V) | 動作電圧(V) | 音圧(min. dB) | 周波数(Hz) | 動作温度(℃) | サイズ(mm) | 実装 | 備考 |
|---|---|---|---|---|---|---|---|---|---|
| CMI-1295-0585T | 内蔵 | 5 | 4~7 | 85 | 2,300 | -40~+85 | φ12 x 9.5 | ピン | |
| CMI-1295-1285T | 内蔵 | 12 | 8~16 | 85 | 2,300 | -30~+70 | φ12 x 9.5 | ピン | |
| CMI-1210-92T | 内蔵 | 12 | 7~15 | 87 | 2,400 | -40~+85 | φ12 x 9.5 | ピン | |
| CMI-1614-0685T | 内蔵 | 6 | 3~9 | 85 | 2,200 | -30~+70 | φ16 x 14 | ピン | |
| CMI-1614-1285T | 内蔵 | 12 | 8~15 | 85 | 2,200 | -30~+70 | φ16 x 14 | ピン | |
| CMI-1614C-120 | 内蔵 | 12 | 9~13 | 90 | 2,200 | -40~+85 | φ16 x 14 | ピン | |
| CEM-1206S | 外付け | 5 | 4~8 | 85 | 2,400 | -30~+70 | φ12 x 10 | ピン | |
| CCG-1206 | 外付け | 5 | 3~8 | 85 | 2,400 | -30~+70 | φ12 x 9.5 | ピン | |
| CEM-1212S | 外付け | 12 | 6~16 | 85 | 2,400 | -20~+60 | φ12 x 9.5 | ピン | |
| CEM-1606 | 外付け | 6 | 3~12 | 85 | 2,048 | -20~+60 | φ16 x 14 | ピン | |
| CMT-1614-85T | 外付け | 12 | 9~15 | 85 | 2,048 | -30~+70 | φ16 x 14 | ピン | |
| CEM-1612 | 外付け | 12 | 6~18 | 85 | 2,048 | -20~+60 | φ16 x 14 | ピン | |
| CMT-1614C-120 | 外付け | 12 | 9~13 | 85 | 2,048 | -40~+85 | φ16 x 14 | ピン | |
| CEM-1601 | 外付け | 1.5 | 1~3 | 80 | 2,048 | -20~+60 | φ16 x 14 | ピン | |
| CMT-2512-1285T | 外付け | 12 | 8~14 | 85 | 1,000 | -30~+70 | φ25 x 12.5 | ピン | |
| CMT-2412C-120 | 外付け | 12 | 10~14 | 90 | 1,000 | -40~+85 | φ24.5 x 12.5 | ピン | |
| CMT-2512-585T | 外付け | 5 | 3~7 | 85 | 800 | -30~+70 | φ25 x 12.5 | ピン | |
| CMT-2412C-050 | 外付け | 5 | 4~6 | 85 | 800 | -30~+75 | φ24.5 x 12.5 | ピン | |
| CMT-8503-87-SMT-TR | 外付け | 3.6 | 2.5~4.5 | 87 | 2,730 | -40~+85 | 8.5 x 8.5 x 3 | リフロー | 側面音孔 |
| CMT-9504-87-SMT-TR | 外付け | 3.6 | 2.5~4.5 | 87 | 2,730 | -40~+85 | 8.5 x 8.5 x 4 | リフロー | 側面音孔 |
| CMT-8503-85B-SMT-TR | 外付け | 3.6 | 3~5 | 85 | 2,730 | -40~+85 | 8.5 x 8.5 x 3 | リフロー | |
| CMT-8530S-SMT-TR | 外付け | 3.6 | 3~5 | 87 | 2,730 | -30~+70 | 8.5 x 8.5 x 3 | リフロー |
2022年1月
ブザー | CMI, CPI, CPTシリーズ
- ブザーのラインナップにて、新たなIP67防水ブザーをはじめとしたピンタイプの7製品が新登場。駆動回路内蔵タイプ5製品、外付け駆動回路タイプ2製品が加わりました。
- CMI-1210-5-95T (磁気、駆動回路内蔵)φ12 x 9.5mm, 95dB (10cm, 2300Hz, 5V)
- CPI-148-24-90T-67 （ピエゾ、駆動回路内蔵、IP67防水）φ13.9 x 7.5mm, 90dB (10cm, 4100Hz, 24V)
- CPI-1514-12-95T （ピエゾ、駆動回路内蔵）φ15.4 x 13.8mm, 95dB (10cm, 4000Hz, 12V)
- CPI-2316-5-85T （ピエゾ、駆動回路内蔵）φ23.5 x 16mm, 85dB (10cm, 3500Hz, 5V)
- CPI-3116-3-100T （ピエゾ、駆動回路内蔵）φ31 x 16.4mm, 97dB (30cm, 3200Hz, 3V)
- CPT-2510-28-85T （ピエゾ、駆動回路外付け、側面音孔）φ25.2 x 9.5mm, 85dB (30cm, 3000Hz, 24V)
- CPT-308-28-85T （ピエゾ、駆動回路外付け）φ30 x 7.5mm, 70dB (30cm, 1200Hz, 12V)
2021年8月
超小型マイクロブザー(トランスデューサー) | CMT, CPTシリーズ
- トランスデューサー（駆動回路外付けブザー）の ラインナップにて、最小面積の3.2 mm x 3.2 mmSMT製品が新登場。最小限の実装スペースでポータブル機器に最適です。同時リリース品と合わせ、磁気タイプ2機種、ピエゾタイプ2機種の追加です。
- CMT-322-65-SMT-TR (磁気） 3.2 x 3.2 x 2mm, 65dB (10cm, 4kHz, 3V)
- CMT-85853-97-SMT-TR （磁気） 8.5 x 8.5 x 3mm, 97dB (5cm, 2730Hz, 3.6V)
- CPT-12123-81-SMT-TR （ピエゾ） 12 x 12 x 3mm, 81dB (10cm, 4kHz, 5V)
- CPT-14146-80T （ピエゾ） Φ14 x 6.7mm, 80dB (10cm, 4kHz, 10V)
2020年10月
Buzzers Pick Up | CMTシリーズ, CPTシリーズ

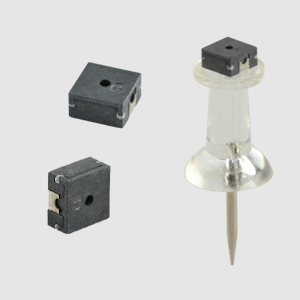

- Pick up >>> CMT-4023S-SMT-TR Magnetic Transducer
- 音圧：min. 70dB SPL @10cm
- 動作電圧：3Vo-p (2 ～ 4Vo-p)
- 定格周波数：4000Hz
- 消費電流：90mA
- サイズ：4 x 4 x 2mm
- Pick up >>> CMT-8504-100-SMT-TR Magnetic Transducer
- 音圧：min.100dB SPL @10cm
- 動作電圧：5Vo-p (1 ～ 6Vo-p)
- 定格周波数：4000Hz
- 消費電流：150mA
- サイズ：8.5 x 8.5 x 4mm
