＜Same Sky トリマーポテンショメーターオプション一覧＞

　※一部仕様や、オプションの組合せによっては、MOQが大きくなるなど、対応が難しい場合がございます。お気軽にお問い合わせ下さい。

見積り依頼

　その他の問い合わせ

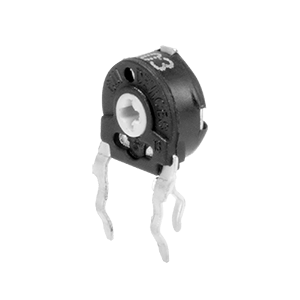

・PTN06シリーズ　6mmサイズ、トリマーポテンショメーター

　品番構成：ＰＴＮ０６－□ □ □ □ □ － □
　　　　　　　　　　　　① ② ③ ④ ⑤ － ⑥

製品画像	シリーズ	①操作部方向、端子タイプ	②定格抵抗	③操作部形状	④抵抗特性	⑤抵抗値公差	⑥摺動子初期位置
	PTN06	B = 水平, クリンプピン D = 垂直, クリンプピン E = 垂直, ストレートピン	01 = 1 kΩ 02 = 2 kΩ 05 = 5 kΩ 10 = 10 kΩ 20 = 20 kΩ 25 = 25 kΩ 50 = 50 kΩ 100 = 100 kΩ 200 = 200 kΩ 500 = 500 kΩ 11 = 1 MΩ 22 = 2 MΩ	H = 六角形 C = 十字溝	A = 対数 B = 線形 C = 逆対数	10 = ±10% 20 = ±20%	空欄 = 0% H = 50%

※例) PTN06-B11HC20-H = ライトアングルクリンプピン、1MΩ、操作部=六角形穴、C特性、公差±20%、出荷時摺動子位置=50%

・PTN10シリーズ　10mmサイズ、トリマーポテンショメーター

　品番構成：ＰＴＮ１０－□ □ □ □ □
　　　　　　　　　　　　① ② ③ ④ ⑤

製品画像	シリーズ	①操作部方向、端子タイプ	②定格抵抗	③操作部形状	④抵抗特性	⑤抵抗値公差
	PTN10	A = 水平, 内曲げストレートピン B = 水平, クリンプピン C = 水平, 外曲げストレートピン D = 垂直, クリンプピン E = 垂直, ストレートピン	01 = 1 kΩ 02 = 2 kΩ 05 = 5 kΩ 10 = 10 kΩ 20 = 20 kΩ 25 = 25 kΩ 50 = 50 kΩ 100 = 100 kΩ 200 = 200 kΩ 500 = 500 kΩ 11 = 1 MΩ 22 = 2 MΩ	S = マイナス溝 H = 六角形 C = 十字溝 D = Dカット	A = 対数 B = 線形 C = 逆対数	10 = ±10% 20 = ±20%

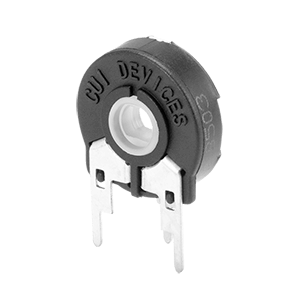

・PT15シリーズ　15mmサイズ、ポテンショメーター

　品番構成：ＰＴＮ１５－□ □ □ □ □ － □
　　　　　　　　　　　　① ② ③ ④ ⑤ － ⑥

製品画像	シリーズ	①操作部方向、端子タイプ	②定格抵抗	③操作部形状	④抵抗特性	⑤抵抗値公差	⑥摺動子初期位置
	PTN15	A = 水平, 内曲げストレートピン C = 水平, 外曲げストレートピン E = 垂直, ストレートピン F = 垂直, 内曲げストレートピン	01 = 1 kΩ 02 = 2 kΩ 05 = 5 kΩ 10 = 10 kΩ 20 = 20 kΩ 25 = 25 kΩ 50 = 50 kΩ 100 = 100 kΩ 200 = 200 kΩ 500 = 500 kΩ 11 = 1 MΩ 22 = 2 MΩ	S = マイナス溝 H = 六角形 D = Dカット N = ノッチ付き	A = 対数 B = 線形 C = 逆対数	10 = ±10% 20 = ±20%	空欄 = 0% H = 50%
