タクタイルスイッチ
Same Skyのタクタイルスイッチ製品のラインアップは、最小3.4x 2.4mmという小型パッケージで、ツマミの高さが0.5mmから最大17mm、動作力は100gfから最大700gfとなっています。当社のタクタイルスイッチは、SPST回路、表面実装またはスルーホール実装スタイル、さまざまな端子タイプを特徴としています。当社のタクタイルスイッチのモデルは、-40～85°Cまでの動作温度範囲と、最大500,000サイクルの定格寿命も備えています。IP防水定格およびLED内蔵モデルも用意されています。
- ＜タクタイルスイッチ製品概要＞
- 回路: SPST(モメンタリ)
- ツマミ高さ: 0.5 mm ~ 17mm
- 操作力: 100gf ~ 700gf
- 寿命: 2万回 ~ 50万回
- 実装タイプ: SMT、スルーホール (垂直/ライトアングル)
- サイズ: 3.4 x 2.4mm ~ 12 x 12mm
- IP66、IP67防水製品あり
＜スルーホールタイプ＞
| 製品画像 | シリーズ | 実装タイプ | 方向 | 定格電圧 (Vdc) |
定格電流 (mA) |
長さ (mm) |
幅 (mm) |
ツマミ高さ/ 長さ(mm) |
ツマミ 形状 |
ツマミ 色 |
操作力 | 寿命 | 防水 定格 |
オプション、 備考 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
TS01 | スルーホール | 垂直 | 12 | 50 | 6 | 6 | 7.3 | 角型 | 黒 | 100/160/260gf | 6万 ～ 10万回 | ||
 |
TS02 | スルーホール | 垂直 | 12 | 50 | 6 | 6 | 4.3 ～ 17 | 円形 | 黒 | 100/160/260gf | 6万 ～ 10万回 | ピン長1.6mm / 3.5mm | |
 |
TS13 | スルーホール | 垂直 | 12 | 50 | 12 | 12 | 7.3 | 角型 | 黒 | 100/160/260gf | 6万 ～ 10万回 | ||
 |
TS14 | スルーホール | 垂直 | 12 | 50 | 12 | 12 | 4.3 ～ 15 | 円形 | 黒 | 100/160/260gf | 6万 ～ 10万回 | ||
 |
TS11 | スルーホール | ライトアングル | 12 | 50 | 6.45 | 7.4 | 4.3 ～ 15.3 | 円形 | 黒 | 100/160/260gf | 6万 ～ 10万回 |
＜SMTタイプ＞
| 製品画像 | シリーズ | 実装タイプ | 方向 | 定格電圧 (Vdc) |
定格電流 (mA) |
長さ (mm) |
幅 (mm) |
ツマミ高さ/ 長さ(mm) |
ツマミ 形状 |
ツマミ 色 |
操作力 | 寿命 | 防水 定格 |
オプション、 備考 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
TS21 | SMT | 垂直 | 12 | 50 | 3.4 | 3.4 | 1.5 | 円形 | 黒 | 160gf/260gf | 10万回 | ||
 |
TS20 | SMT | 垂直 | 12 | 50 | 4.2 | 3.2 | 2.5 | 楕円 | 白 | 160gf | 10万回 | ||
 |
TS17 | SMT | 垂直 | 12 | 50 | 4.8 | 4.8 | 0.55 | - | - | 160/260gf | 4万 ～ 5万回 | ||
 |
TS18 | SMT | 垂直 | 12 | 50 | 5 | 5 | 1.5 ～ 2.5 | 円形 | 金 | 100/160/260gf | 6万 ～ 8万回 | ||
 |

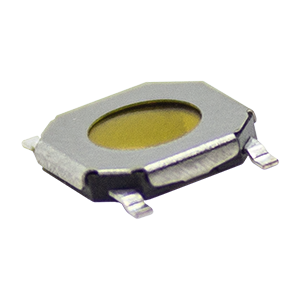

TS42 | SMT | 垂直 | 12 | 50 | 5.2 | 5.2 | 0.9 | 円形 | 黄 | 160/260/350gf | 8万 ～ 10万回 | NEW! |
|
 |

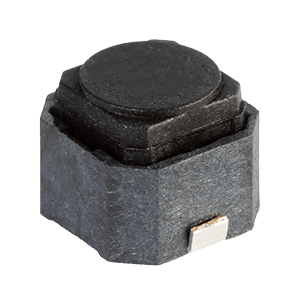

TS35 | SMT | 垂直 | 12 | 50 | 6 | 6 | 5 | 円形 | 黒 | 160gf/260gf | 10万回 | ハロゲンフリーオプション | |
 |
TS04 | SMT | 垂直 | 12 | 50 | 6 | 6 | 4.3 ～ 9.5 | 円形 | 黒 | 100/160/260gf | 6万 ～ 10万回 | 高さ7.3mmモデルは角型ツマミ | |
 |

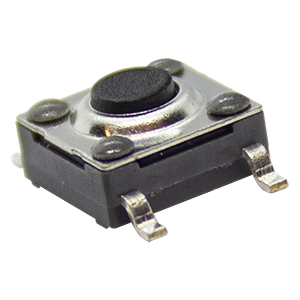

TS40 | SMT | 垂直 | 12 | 50 | 6 | 6 | 3.3 ～ 7 | 円形 | 黒/赤 | 160gf/260gf | 10万回 | NEW! |
|
 |

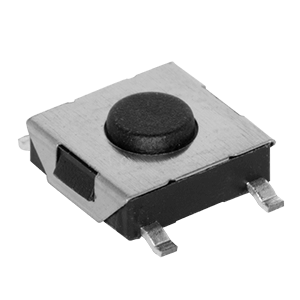

TS06 | SMT | 垂直 | 12 | 50 | 6.7 | 6 | 2.5 ～ 5.5 | 円形 | 赤/黒/白 | 100/160/260gf | 6万 ～ 10万回 | ||
 |
TS07 | SMT | 垂直 | 12 | 50 | 6.7 | 6 | 2.5 ～ 5 | 円形 | 黒 | 100/160/260gf | 6万 ～ 10万回 | ||
 |
TS09 | SMT | 垂直 | 12 | 50 | 6.1 | 3.7 | 2.5 | 角型 | 赤/白 | 160/260gf | 2万 ～ 4万回 | ||
 |
TS10 | SMT | 垂直 | 12 | 50 | 6.1 | 3.8 | 2.6 | 円形 | 青 | 250gf | 5万回 | 常閉 (N. C.)タイプ | |
 |

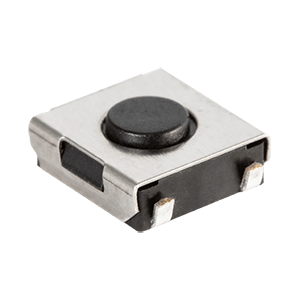

TS34 | SMT | 垂直 | 12 | 50 | 6.2 | 6.2 | 2 ～ 3.5 | 円形 | 黒 | 100/160/260gf | 10万回 | ハロゲンフリーオプション | |
 |

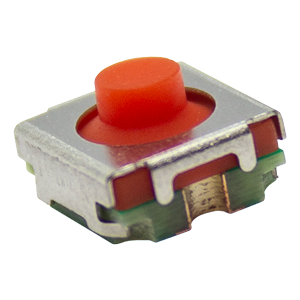

TS37 | SMT | 垂直 | 16 | 50 | 6.8 | 6.3 | 4.1 | 円形 | 赤 | 400gf | 20万回 | NEW! |
|
 |

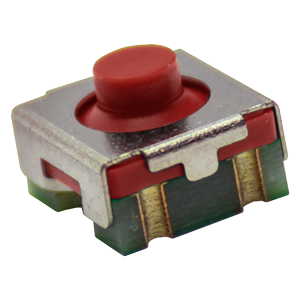

TS39 | SMT | 垂直 | 16 | 50 | 7.2 | 6.5 | 4.7 | 円形 | 赤 | 400gf | 20万回 | NEW! |
|
 |
TS12 | SMT | 垂直 | 12 | 50 | 7.4 | 7.4 | 5 ～ 7 | 角型 | 黒 | 250/360gf | 6万 ～ 8万回 | ジョイスティックタイプ (4方向+センタープレス) |
|
 |

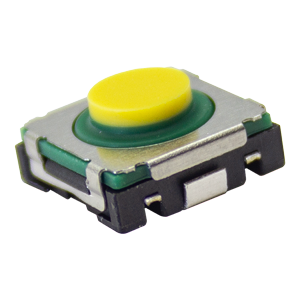

TS45 | SMT | 垂直 | 16 | 20 | 8.3 | 8.3 | 4.05 | 円形 | 白/黄/黄+緑 | 260/400/700gf | 10万回 | NEW! |
|
 |
TS16 | SMT | 垂直 | 12 | 50 | 12 | 12 | 7.5 ～ 9.5 | 円形 | 赤/黒 | 100/160/260gf | 6万 ～ 10万回 | ||
 |

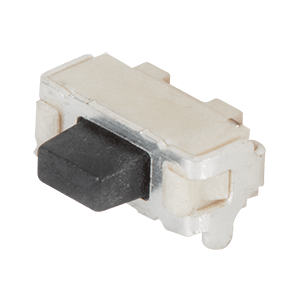

TS33 | SMT | ライトアングル | 12 | 50 | 2.25 | 4.6 | 1.25 | 角型 | 黒 | 160gf/260gf | 10万回 | ハロゲンフリーオプション | |
 |
TS22 | SMT | ライトアングル | 15 | 20 | 2.25 | 4.8 | 0.35 | 角型 | 黒 | 160gf/260gf | 10万回 | ||
 |

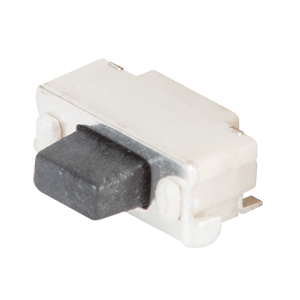

TS31 | SMT | ライトアングル | 12 | 50 | 2.3 | 4.6 | 1.2 | 角型 | 黒 | 160gf/260gf | 10万回 | ハロゲンフリーオプション | |
 |

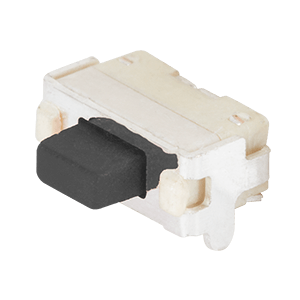

TS30 | SMT | ライトアングル | 12 | 50 | 2.4 | 4.6 | 1 ～ 1.15 | 角型 | 黒 | 160gf | 5万回 | ハロゲンフリーオプション | |
 |

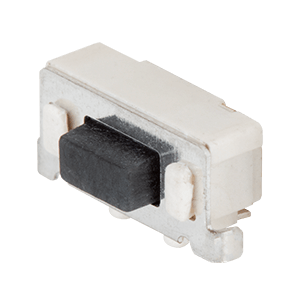

TS32 | SMT | ライトアングル | 12 | 50 | 2.5 | 7 | 1.1 | 角型 | 黒 | 160gf/260gf | 10万回 | ハロゲンフリーオプション、 ボス有/無オプション |
|
 |
TS41 | SMT | ライトアングル | 12 | 50 | 2.55 | 4.5 | 3.5 ～ 6.5 | 円形 | 黒/白 | 160gf/260gf | 10万回 | NEW! |
|
 |
TS23 | SMT | ライトアングル | 12 | 50 | 3 | 3.5 | 0.6 | 角型 | 黒 | 160gf/260gf | 4万 ～ 5万回 | ||
 |

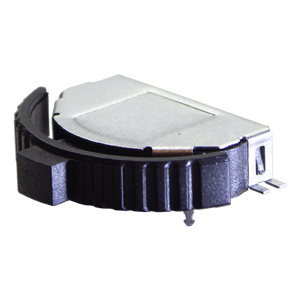

TS43 | SMT | ライトアングル | 15 | 100 | 10.2 | 13.6 | 8.4 | 角型 | 黒 | レバー80gf/プッシュ200gf | 10万回 | NEW! レバー+ プッシュ操作タイプ |
＜LED内蔵タイプ＞
| 製品画像 | シリーズ | 実装タイプ | 方向 | 定格電圧 (Vdc) |
定格電流 (mA) |
長さ (mm) |
幅 (mm) |
ツマミ高さ/ 長さ(mm) |
ツマミ 形状 |
ツマミ 色 |
操作力 | 寿命 | 防水 定格 |
オプション、 備考 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
TS27 | スルーホール | 垂直 | 12 | 50 | 6.8 | 6 | 7.2 | 角型 | 7色 | 260gf | 10万回 | LED内蔵、別売キャップ有 | |
 |
TS29 | スルーホール | 垂直 | 12 | 50 | 12 | 12 | 7.3 | 円形 | 5色 | 300gf | 10万回 | LED内蔵 | |
 |
TS28 | スルーホール | ライトアングル | 30 | 30 | 7.8 | 6.8 | 4.4 | 円形 | 4色 | 260gf | 10万回 | LED内蔵 | |
 |
TS26 | SMT | 垂直 | 12 | 50 | 7.2 | 6.8 | 7 | 角型 | 7色 | 260gf | 10万回 | LED内蔵 | |
 |

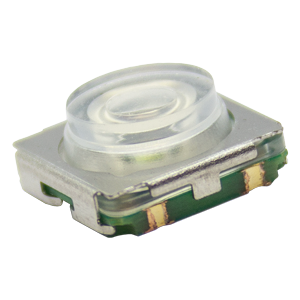

TS38 | SMT | 垂直 | 14 | 50 | 9.85 | 9.85 | 3.95 | 円形 | 白 | 450gf | 50万回 | NEW! LED内蔵 |
＜IP66～IP67防水タイプ＞
| 製品画像 | シリーズ | 実装タイプ | 方向 | 定格電圧 (Vdc) |
定格電流 (mA) |
長さ (mm) |
幅 (mm) |
ツマミ高さ/ 長さ(mm) |
ツマミ 形状 |
ツマミ 色 |
操作力 | 寿命 | 防水 定格 |
オプション、 備考 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
TS03 | スルーホール | 垂直 | 12 | 50 | 6 | 6 | 5 ～ 9.5 | 円形 | 黒 | 160/260gf | 6万 ～ 8万回 | IP67 | |
 |
TS15 | スルーホール | 垂直 | 12 | 50 | 12 | 12 | 5 ～ 15 | 円形 | 黒 | 160/260gf | 5万 ～ 7万回 | IP66 | |
 |
TS05 | SMT | 垂直 | 12 | 50 | 6 | 6 | 4.3 ～ 8 | 円形 | 黒 | 260gf | 6万回 | IP67 | |
 |
TS08 | SMT | 垂直 | 12 | 50 | 6 | 6 | 4.3 | 円形 | 黒 | 160gf | 8万回 | IP67 | |
 |
TS24 | SMT | 垂直 | 12 | 50 | 6.2 | 6.2 | 1.4 | 円形 | 青/透 | 200gf/250gf | 10万回 | IP67 | |
 |

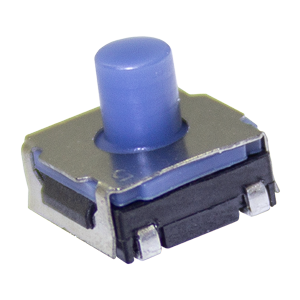

TS44 | SMT | 垂直 | 12 | 50 | 6.2 | 6.2 | 3.4 ～ 5.1 | 円形 | 青/白 | 200/260/350gf | 10万回 | IP67 | NEW! |
 |

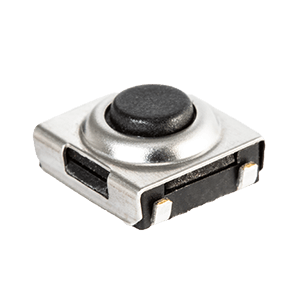

TS36 | SMT | 垂直 | 12 | 50 | 7 | 6.2 | 3.1 ～ 3.5 | 円形 | 黒 | 160gf/260gf | 10万回 | IP67 | ハロゲンフリーオプション |
Pick up Products
2026年1月
タクタイルスイッチ | TSシリーズ
- Same Skyのタクタイルスイッチに、LED内蔵、防水タイプを含む、新たな9シリーズが登場しました。ツマミの高さ、色、材質や、操作力、取付タイプを豊富に用意した、当社のタクタイルスイッチの製品展開は、今回の追加により、最高寿命は50万回、操作力は100gf～700gfに広がり、更に多様なご要望に対応して参ります。
- 操作力: 100gf～700gf
- 操作部高さ: 0.5mm～17mm
- 定格電圧: 12Vdc～30Vdc
- 定格電流: 20mA～100mA
- 寿命: 2万回～50万回
- IPX7防水タイプ有り
- LED内蔵タイプ有り
2024年12月
SMTタクタイルスイッチ | TSシリーズ
- Same Skyのタクタイルスイッチに、新たに7シリーズ84機種が加わりました。ライトアングル4シリーズを含む、SMTタイプのラインナップ追加となっております。従来のモデル同様に、ツマミ長さや操作力等のオプションも用意しながら、更にハロゲンフリータイプも選択可能な新製品で、多様なご要望に対応して参ります。
- 操作力: 100gf～260gf
- 操作部高さ: 1mm～5mm
- 定格電圧: 30Vdc
- 定格電流: 0.5A
- 寿命: 5万回～10万回
- IPX7防水タイプ有り: (TS36シリーズ)
2023年8月
LED、横方向動作、防水タイプ等のタクタイルスイッチの新製品
- タクタイルスイッチのラインナップに、LED付きなどの8シリーズが新たに加わりました。最大7色・パターンのLED色オプションを備えた他、基板に対して水平方向に動作させる側部ツマミタイプや、IP67防塵防水モデルなども新登場です。
- 操作力 ：70 ~ 260 g
- 操作部高さ：0.6 ~ 15.3 mm
- 定格 ：12V, 50mA
- 寿命 ：40,000回 ~ 300,000回
- 取付 ：スルーホール / SMT
- 取付方向 ：垂直 / ライトアングル
