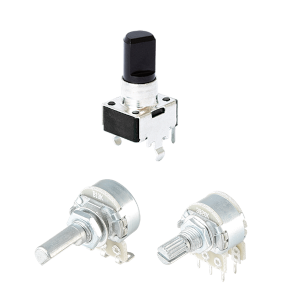

ポテンショメーター
Same Skyのポテンショメータは、1〜2000kΩの抵抗定格で、シャフトタイプまたはトリマタイプのオプションがあります。さまざまな端子構成のスルーホール取付けスタイルを特徴とする当社のロータリーポテンショメーターは、リニア、対数、または逆対数の抵抗特性、-10～75°Cの動作温度範囲、最大200,000サイクルの回転寿命を提供します。
- ＜シャフトタイプポテンショメーター製品概要＞
- 抵抗値: 1kΩ ~ 2MΩ
- 抵抗特性: 線形(リニア)/対数/逆対数
- 回転角度: 280° ~ 300°
- ギャング数: シングル ~ 4連
- シャフト長: 15mm ~ 30mm
- シャフト形状: Dカット/ローレット/スリット
- サイズ: 9.5mm ~ 24mm
- ＜トリマ(シャフト無し)ポテンショメーター製品概要＞
- 抵抗値: 1kΩ ~ 2MΩ
- 抵抗特性: 線形(リニア)/対数/逆対数
- 回転角度: 235° ~ 265°
- 定格: 200Vdc ~ 300Vdc, 0.15W ~ 0.2W
- 方向: 水平/垂直
- 操作部形状: 矢印/六角形/十字/Dカット
- サイズ: Φ6 x 4.8mm / Φ10 x 3.3mm / Φ15 x 5.6mm
Pick up Products
2024年9月
9.5mmポテンショメーター | PTN09シリーズ
- シャフト付きポテンショメーターでは最小となる9.5mmサイズのシリーズが登場です。抵抗値・特性、シャフト長・形状に、多彩なオプションを用意しており、1連、2連、4連も選択可能となっております。
- 抵抗値: 1kΩ ~ 1MΩ
- 抵抗特性: 線形 / 対数 / 逆対数
- 回転角度: 300°
- シャフト長: 15mm / 20mm / 25mm
- シャフト形状: Dカット / 18歯ローレット / スリット
- デテント(クリック感): センター1回 / 1周41回
- 実装タイプ: スルーホール
2024年1月
24型ポテンショメーター | PTN24A, PTN24Bシリーズ
- 24mmサイズのポテンショメーターがリリースされました。プッシュスイッチ無しのPTN24Aと、プッシュスイッチ付きのPTN24Bの2シリーズ構成で、パネル取付用ワッシャー・ナット付きの扱いやすい製品です。
- 抵抗値： 10kΩ ~ 2MΩ
- 抵抗特性： 線形 / 対数 / 逆対数
- 回転角度： 300°
- シャフト長： 15mm / 20mm / 25mm
- シャフト形状： Dカット / 18歯ローレット / スムース+スリット
- シャフト材質： 金属 / プラスチック
- 端子方向： 垂直 / 水平
- 動作温度： -10℃ ~ +75℃
- 動作寿命： 20万サイクル(PTN24A), 1万サイクル(PTN24B)
2023年7月
メタルシャフトポテンショメーター | PTN16シリーズ
- Same Skyのポテンショメーターに16.5mmサイズ、金属シャフトの新機種が登場です。パネルマウント用のワッシャー、ナットが付属しており、2連タイプ、プッシュスイッチ付きタイプも選択可能です。シャフト形状や接続端子の種類も多くのオプションを用意しており、多様なご要望に対応します。
- 抵抗値：1kΩ~2MΩ
- 抵抗特性：線形／対数／逆対数
- 回転角度：300°
- シャフト長：15mm / 20mm / 25mm / 30mm
- シャフト形状：Dカット／18歯ナールド
- デテント：有／無
- 動作寿命：10,000サイクル
2022年12月
シャフトレスポテンショメーター | PTNシリーズ
- Same Skyのシャフトレスのポテンショメーターに新たに2サイズが加わり、φ6mm, φ10mm, φ15mmの3サイズのラインナップとなりました。炭素系、スルーホール実装の、シンプルながら多彩なバリエーションが更に拡大しました。
- 方向：垂直／水平
- 厚み：3.3mm／4.8mm／5.6mm
- 定格：200Vdc ~ 300Vdc, 0.15W ~ 0.2W
- 抵抗値：1kΩ~2MΩ
- 抵抗特性：線形／対数／逆対数
- 回転角度：235°／265°
- 操作部形状：矢印／六角形／十字／Dカット
- 動作温度： -10℃ ~ +70℃
- 動作寿命：10,000サイクル
2022年7月
ポテンショメーター | PT01, PTN10シリーズ
- ポテンショメーター(可変抵抗器)にシャフト無しタイプが新登場です。僅か2シリーズでありながら、10mm程度のサイズにて、それぞれ千通り以上の豊富なオプションを用意しており、あらゆるご要望に対応可能です。
- PT01シリーズ(シャフト付き)
- 抵抗値：1kΩ ~ 1MΩ
- 抵抗特性：線形／対数／逆対数
- シャフト形状：Dカット／ナールド (18歯 or 40歯)
- シャフト長：15mm / 20mm / 25mm / 30mm
- 取付方向：垂直／水平
- 根本ブッシング：プラスチック／メタル／M9ネジ
- 他オプション：センターデテント(クリック感)有/無
- PTN10シリーズ(シャフト無し、クリック感無し)
- 抵抗値：1kΩ ~ 2MΩ
- 抵抗特性：線形／対数／逆対数
- 操作部形状：マイナス／六角／十文字／Dカット
- 取付方向：垂直／水平
- ピン形状：ストレート／キンクピン
2022年1月
ポテンショメーター | PT-01シリーズ
- モーション製品の1グループとして、ポテンショメーター（可変抵抗器）がリリースされました。現段階では1シリーズのみのラインナップとなっておりますが、取付形態やシャフトタイプ、抵抗の最大値や変化特性の豊富なオプションで、5千通り以上の仕様を実現可能です。
- 抵抗値：1kΩ ~ 1MΩ
- 抵抗特性：線形／対数／逆対数
- シャフト形状：Dカット／ナールド (18歯 or 40歯)
- シャフト長：15mm / 20mm / 25mm / 30mm
- 取付方向：垂直／水平
- 根本ブッシング：プラスチック／メタル／M9ネジ
- 他オプション：センターデテント(クリック感)有/無
