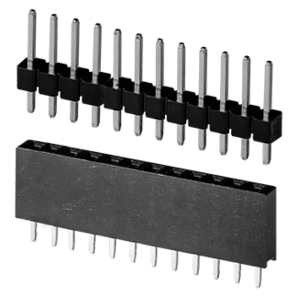

ピンヘッダー・ソケット・ボックスヘッダー
Same Skyのピンヘッダー・ソケット・ボックスヘッダー製品は、2.54mmピッチ、1～40ピンのピン数、2.54mmピッチ、6mm嵌合長、3mmポスト長に対応しています。Same Sky社のピンヘッダーとボックスヘッダーは、金メッキ接点仕上げ、250Vdcの定格電圧、3Aの定格電流、-40～105℃の動作温度範囲を備えています。
- ＜ピンヘッダー・ソケット・ボックスヘッダー製品概要＞
- コネクタータイプ: ピンヘッダー／ピンソケット／ボックスヘッダー
- ピッチ: 2.54mm
- 方向: ストレート
- 極数: 1~40
- 定格電圧: 250Vdc
- 定格電流: 3A
- 実装タイプ: スルーホール
＜Same Skyピンヘッダ・ソケット・ボックスヘッダ主要性能＞
RF同軸コネクタ - プラグ
| 製品画像 | シリーズ名 | コネクタータイプ | ピッチ (mm) |
方向 | 極数 | 列数 | 列間 距離 (mm) |
実装タイプ | 接続 タイプ |
ピン長 (mm) |
基板挿入部 長さ (mm) |
インシュ レーター高さ (mm) |
定格 電圧 (Vdc) |
定格 電流 (A) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |

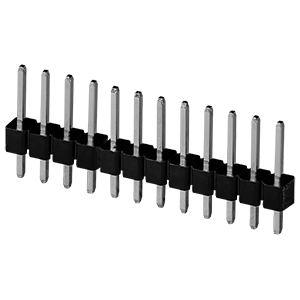

ピンヘッダー | 2.54 | ストレート | 1~40 | 1 | - | スルーホール | プッシュープル | 6 | 3 | 2.54 | 250 | 3 | |
 |

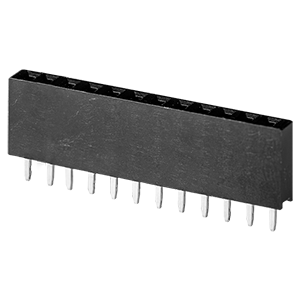

ピンソケット | 2.54 | ストレート | 2~40 | 1 | - | スルーホール | プッシュープル | - | 3 | 8.5 | 250 | 3 | |
 |

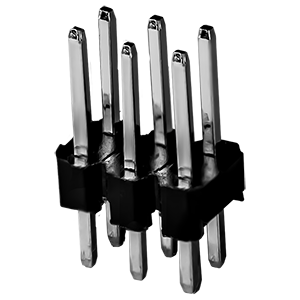

ピンヘッダー | 2.54 | ストレート | 4~40 | 2 | 2.54 | スルーホール | プッシュープル | 6 | 3 | 2.54 | 250 | 3 | |
 |

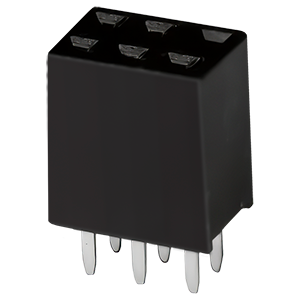

ピンソケット | 2.54 | ストレート | 4~40 | 2 | 2.54 | スルーホール | プッシュープル | - | 3 | 8.5 | 250 | 3 | |
 |

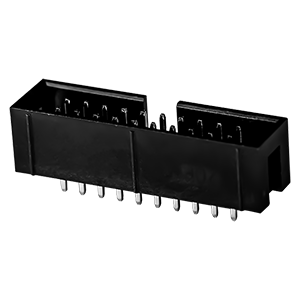

ボックスヘッダー | 2.54 | ストレート | 4~40 | 2 | 2.54 | スルーホール | プッシュープル | - | 3 | 8.8 | 250 | 3 |
