DIPスイッチ

Same SkyのDIPスイッチには、ピアノ形、ロータリー形、スライド形の各種タイプがあり、1.27、2.54、または5.08mmの各種ピッチ、1～16のポジション数、表面実装またはスルーホール実装のスタイルがあります。当社のDIPスイッチには、フラットまたは凸型のツマミ、様々な端子タイプ、ショート/ロング/SMTピンを特徴としており、工業、商業、電気通信など多岐に渡るアプリケーションに対して柔軟に対応できます。いくつかのDIPスイッチモデルには、IP67定格もあります。
Same Sky Japanは量産案件向けの日本の窓口として、機種選定や仕様確認、サンプル対応等、サポート致します。

DIP Switches

＜DIPスイッチ製品概要＞
ツマミタイプ:　スライド、ピアノ、ロータリー
ピッチ:　1.27mm, 2.54mm, 5.08mm
ポジション数:　1 ~ 12(ピアノ、スライド)、4, 10, 16(ロータリー)
スイッチング定格電圧:　24V ~ 50V
スイッチング定格電流:　25mA ~ 150mA
実装タイプ:　SMT、スルーホール
IP67防水ロータリースイッチ多数

詳細を見る (米国HP)>>

＜Same Sky製DIPスイッチ品番・主要性能リスト＞

見積り依頼

　その他の問い合わせ

スライド・ピアノ型ツマミ DIPスイッチ

製品画像	シリーズ	ピッチ (mm)	極数	方向	ツマミタイプ	スイッチング電圧定格	スイッチング電流定格	定格電圧	定格電流	実装タイプ	端子	動作温度 (℃)	寿命	奥行 x 高さ (mm)

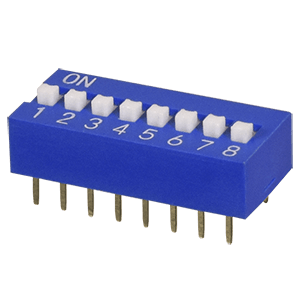

	DS01-254	2.54	1~12	垂直	凸型	24Vdc	25mA	50Vdc	100mA	スルーホール	ショートピン / ロングピン	-40 ~ 85	2000 サイクル	9.9 x 5.35 ~ 9.9 x 5.5

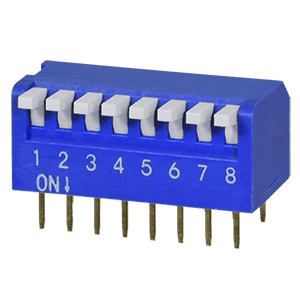

	DS02-254	2.54	3~12	水平	ピアノ型レバー	24Vdc	25mA	50Vdc	100mA	スルーホール	PCピン	-40 ~ 85	2000 サイクル	10.8 x 9.6

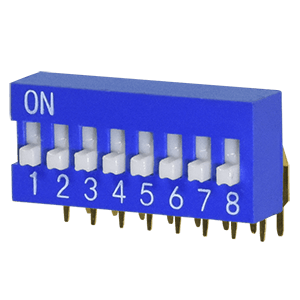

	DS03-254	2.54	2~12	水平	凸型	24Vdc	25mA	50Vdc	100mA	スルーホール	PCピン	-40 ~ 85	2000 サイクル	5.35 x 9.9

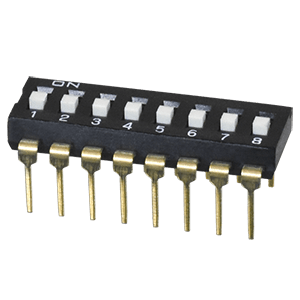

	DS04-254	2.54	1~12	垂直	凸型 / フラット	24Vdc	25mA	50Vdc	100mA	スルーホール	ショートピン / ロングピン	-40 ~ 85	2000 サイクル	6.2 x 3.66

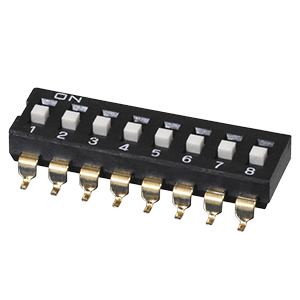

	DS04-254-SMT	2.54	1~12	垂直	凸型 / フラット	24Vdc	25mA	50Vdc	100mA	SMT	ガルウイング	-40 ~ 85	2000 サイクル	6.2 x 3.66

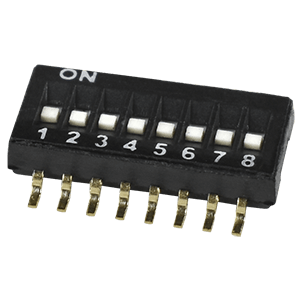

	DS05-127-SMT	1.27	2~10	垂直	フラット	24Vdc	25mA	50Vdc	100mA	SMT	ガルウイング	-40 ~ 85	2000 サイクル	5.4 x 2.4

上面操作ロータリーDIPスイッチ

製品画像	シリーズ	ピッチ (mm)	極数	方向	ツマミタイプ	操作部タイプ	スイッチング電圧定格	スイッチング電流定格	定格電圧	定格電流	実装タイプ	端子	動作温度 (℃)	IP67	寿命	幅 x 奥行 x 高さ (mm)

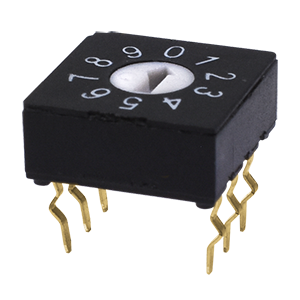

	RDS-1045	2.54	10, 16	垂直	フラット	矢印	24Vdc	25mA	50Vdc	100mA	スルーホール	PCピン	-40~85	No	10000 ステップ	10 x 10 x 4.5

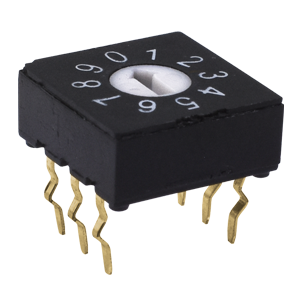

	RDS-1055	2.54	10, 16	垂直	フラット	矢印	24Vdc	25mA	50Vdc	100mA	スルーホール	PCピン	-40~85	No	10000 ステップ	10 x 10 x 5.5

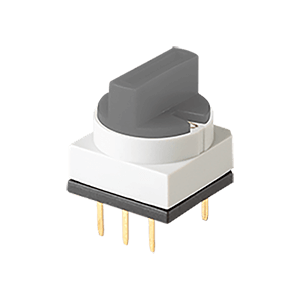

	RDS3-1065-D	2.54	4, 8, 10, 16	垂直	フラット/ キャップ	ノッチ付き/ 溝付き/ ダイヤル付き	42Vdc	150mA	42Vdc	200mA	スルーホール	PCピン	-40~85	No	10000 ステップ	10 x 10 x 6.5

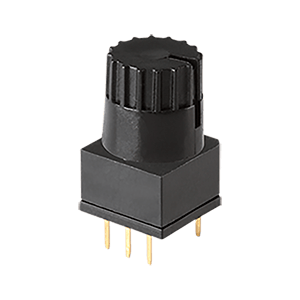

	RDS6-1065-D	2.54	4, 8, 10, 16	垂直	フラット/ キャップ	ノッチ付き/ 溝付き/ ダイヤル付き	42Vdc	150mA	42Vdc	200mA	スルーホール	PCピン	-40~85	No	10000 ステップ	10 x 10 x 6.5

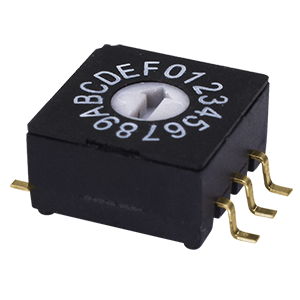

	RDS-1045-SMT	2.54	10, 16	垂直	フラット	矢印	24Vdc	25mA	50Vdc	100mA	SMT	ガルウイング	-40~85	No	10000 ステップ	10 x 10 x 4.5

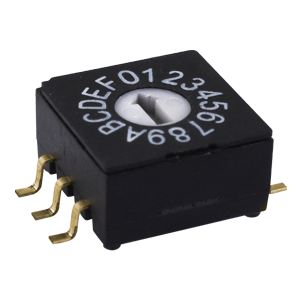

	RDS-1055-SMT	2.54	10, 16	垂直	フラット	矢印	24Vdc	25mA	50Vdc	100mA	SMT	ガルウイング	-40~85	No	10000 ステップ	10 x 10 x 5.5

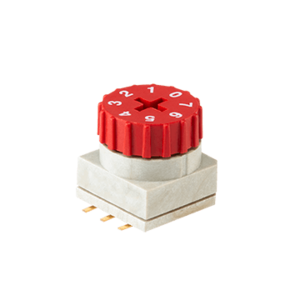

	RDS3-1065-SMT	2.54	4, 8, 10, 16	垂直	フラット/ キャップ	ノッチ付き/ 溝付き/ ダイヤル付き	42Vdc	150mA	42Vdc	200mA	SMT	ガルウイング	-40~85	No	10000 ステップ	10 x 10 x 6.5

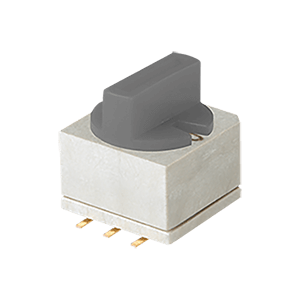

	RDS6-1065-SMT	2.54	4, 8, 10, 16	垂直	フラット/ キャップ	ノッチ付き/ 溝付き/ ダイヤル付き	42Vdc	150mA	42Vdc	200mA	SMT	ガルウイング	-40~85	No	10000 ステップ	10 x 10 x 6.5

ライトアングルロータリーDIPスイッチ

製品画像	シリーズ	ピッチ (mm)	極数	方向	ツマミタイプ	操作部タイプ	スイッチング電圧定格	スイッチング電流定格	定格電圧	定格電流	実装タイプ	端子	動作温度 (℃)	IP67	寿命	幅 x 奥行 x 高さ (mm)

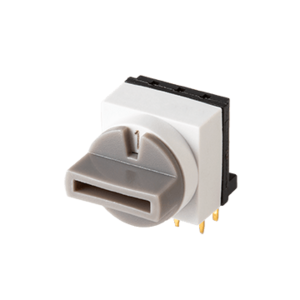

	RDS3-1012-RA	2.54, 5.08	4, 8, 10, 16	水平	フラット/ キャップ	ノッチ付き/ 溝付き/ ダイヤル付き	42Vdc	150mA	42Vdc	200mA	スルーホール	PCピン	-40~85	No	10000 ステップ	10 x 9.5 x 10

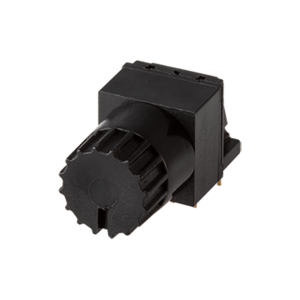

	RDS6-1011-RA	2.54, 5.08	4, 8, 10, 16	水平	フラット/ キャップ	ノッチ付き/ 溝付き/ ダイヤル付き	42Vdc	150mA	42Vdc	200mA	スルーホール	PCピン	-40~85	No	10000 ステップ	10 x 9 x 10 ~ 10 x 11.5 x 10

IP67防水上面操作ロータリーDIPスイッチ

製品画像	シリーズ	ピッチ (mm)	極数	方向	ツマミタイプ	操作部タイプ	スイッチング電圧定格	スイッチング電流定格	定格電圧	定格電流	実装タイプ	端子	動作温度 (℃)	IP67	寿命	幅 x 奥行 x 高さ (mm)

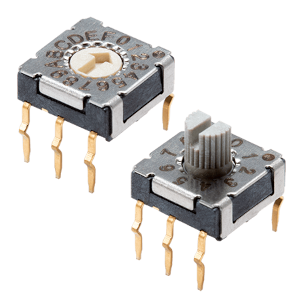

	RDS-7229-CR	5.08	4, 10, 16	垂直	凸型 / フラット	矢印 / 十字 / スロット	50Vdc	100mA	50Vdc	100mA	スルーホール	PCピン	-40~85	Yes	10000 ステップ	7.2 x 7.2 x 2.9

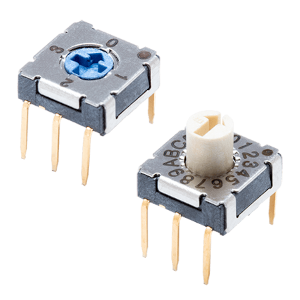

	RDS-7229-D	5.08	4, 10, 16	垂直	凸型 / フラット	矢印 / 十字 / スロット	50Vdc	100mA	50Vdc	100mA	スルーホール	PCピン	-40~85	Yes	10000 ステップ	7.2 x 7.2 x 2.9

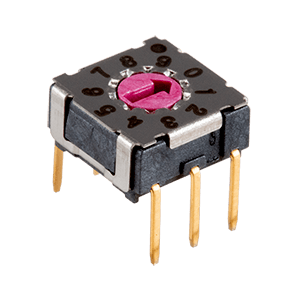

	RDS-74365	5.08	10, 16	垂直	フラット	矢印	42Vdc	100mA	42Vdc	400mA	スルーホール	PCピン	-60~125	Yes	25000 ステップ	7.4 x 7.4 x 3.65

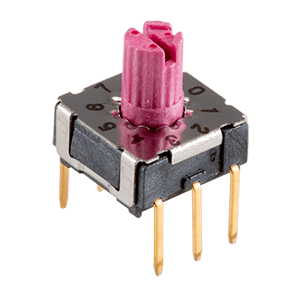

	RDS-74365-45A	5.08	10, 16	垂直	凸型	スロット	42Vdc	100mA	42Vdc	400mA	スルーホール	PCピン	-60~125	Yes	25000 ステップ	7.4 x 7.4 x 3.65

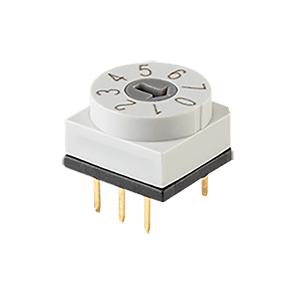

	RDS1-1065-D-67	2.54	4, 8, 10, 16	垂直	フラット	矢印	42Vdc	150mA	42Vdc	200mA	スルーホール	PCピン	-40~85	Yes	10000 ステップ	10 x 10 x 6.5

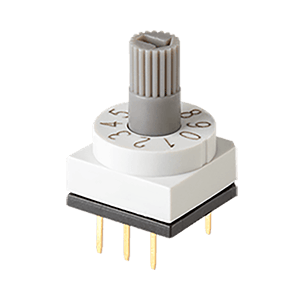

	RDS4-1065-D-67	2.54	4, 8, 10, 16	垂直	凸型	矢印	42Vdc	150mA	42Vdc	200mA	スルーホール	PCピン	-40~85	Yes	10000 ステップ	10 x 10 x 6.5

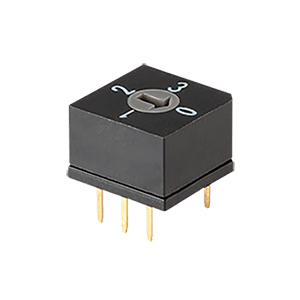

	RDS5-1065-D-67	2.54	4, 8, 10, 16	垂直	フラット	矢印	42Vdc	150mA	42Vdc	200mA	スルーホール	PCピン	-40~85	Yes	10000 ステップ	10 x 10 x 6.5

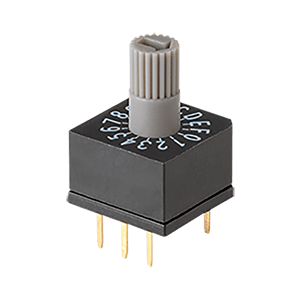

	RDS7-1065-D-67	2.54	4, 8, 10, 16	垂直	凸型	矢印	42Vdc	150mA	42Vdc	200mA	スルーホール	PCピン	-40~85	Yes	10000 ステップ	10 x 10 x 6.5

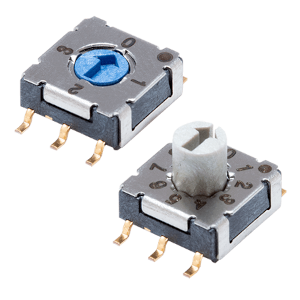

	RDS-7229-SMT	5.08	4, 10, 16	垂直	凸型 / フラット	矢印 / 十字 / スロット	50Vdc	100mA	50Vdc	100mA	SMT	ガルウイング	-40~85	Yes	10000 ステップ	7.2 x 7.2 x 2.9

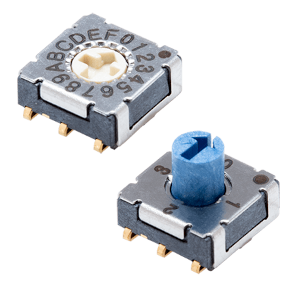

	RDS-7229-JSMT	5.08	4, 10, 16	垂直	凸型 / フラット	矢印 / 十字 / スロット	50Vdc	100mA	50Vdc	100mA	SMT	Jフック	-40~85	Yes	10000 ステップ	7.2 x 7.2 x 2.9

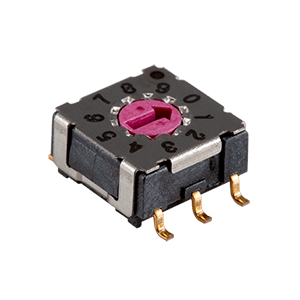

	RDS-74385-SMT	5.08	10, 16	垂直	フラット	矢印	42Vdc	100mA	42Vdc	400mA	SMT	ガルウイング	-60~125	Yes	25000 ステップ	7.4 x 7.4 x 3.85

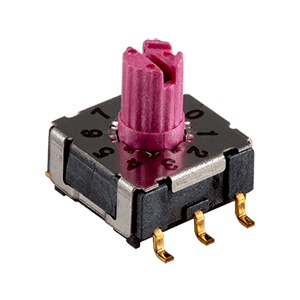

	RDS-74385-45A-SMT	5.08	10, 16	垂直	凸型	スロット	42Vdc	100mA	42Vdc	400mA	SMT	ガルウイング	-60~125	Yes	25000 ステップ	7.4 x 7.4 x 3.85

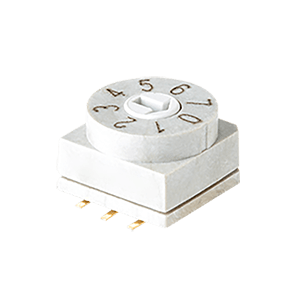

	RDS1-1065-SMT-67	2.54	4, 8, 10, 16	垂直	フラット	矢印	42Vdc	150mA	42Vdc	200mA	SMT	ガルウイング	-40~85	Yes	10000 ステップ	10 x 10 x 6.5

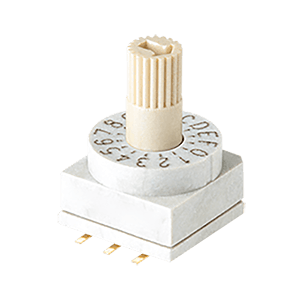

	RDS4-1065-SMT-67	2.54	4, 8, 10, 16	垂直	凸型	矢印	42Vdc	150mA	42Vdc	200mA	SMT	ガルウイング	-40~85	Yes	10000 ステップ	10 x 10 x 6.5

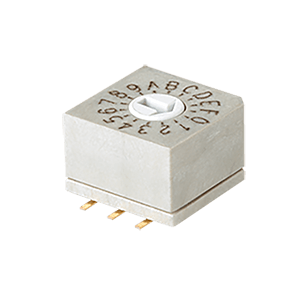

	RDS5-1065-SMT-67	2.54	4, 8, 10, 16	垂直	フラット	矢印	42Vdc	150mA	42Vdc	200mA	SMT	ガルウイング	-40~85	Yes	10000 ステップ	10 x 10 x 6.5

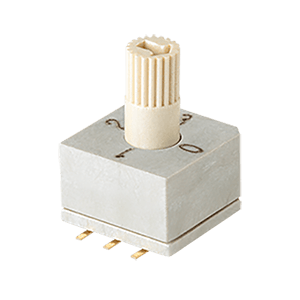

	RDS7-1065-SMT-67	2.54	4, 8, 10, 16	垂直	凸型	矢印	42Vdc	150mA	42Vdc	200mA	SMT	ガルウイング	-40~85	Yes	10000 ステップ	10 x 10 x 6.5

IP67防水ライトアングルロータリーDIPスイッチ

製品画像	シリーズ	ピッチ (mm)	極数	方向	ツマミタイプ	操作部タイプ	スイッチング電圧定格	スイッチング電流定格	定格電圧	定格電流	実装タイプ	端子	動作温度 (℃)	IP67	寿命	幅 x 奥行 x 高さ (mm)
	RDS-74R-254	2.54	10, 16	水平	フラット	矢印	42Vdc	100mA	42Vdc	400mA	スルーホール	PCピン	-60~125	Yes	25000 ステップ	7.4 x 5.8 x 7.4

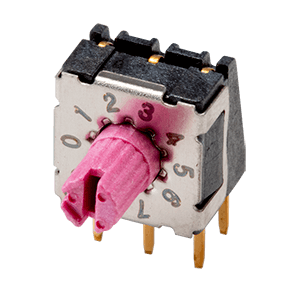

	RDS-74R45A-254	2.54	10, 16	水平	凸型	スロット	42Vdc	100mA	42Vdc	400mA	スルーホール	PCピン	-60~125	Yes	25000 ステップ	7.4 x 5.8 x 7.4

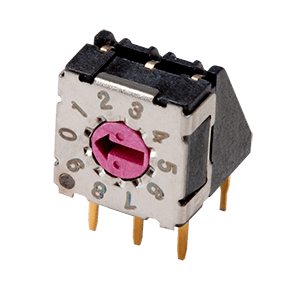

	RDS-74R-508	5.08	10, 16	水平	フラット	矢印	42Vdc	100mA	42Vdc	400mA	スルーホール	PCピン	-60~125	Yes	25000 ステップ	7.4 x 8.4 x 7.4

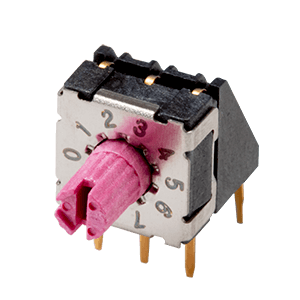

	RDS-74R45A-508	5.08	10, 16	水平	凸型	スロット	42Vdc	100mA	42Vdc	400mA	スルーホール	PCピン	-60~125	Yes	25000 ステップ	7.4 x 8.4 x 7.4

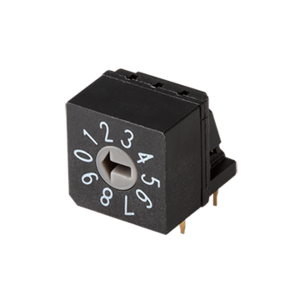

	RDS5-1011-RA-67	2.54, 5.08	4, 8, 10, 16	水平	フラット	矢印	42Vdc	150mA	42Vdc	200mA	スルーホール	PCピン	-40~85	Yes	10000 ステップ	10 x 9 x 10 ~ 10 x 11.5 x 10

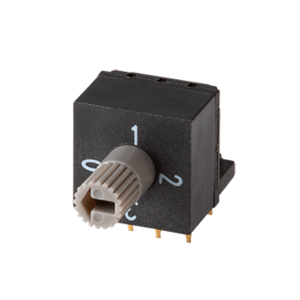

	RDS7-1011-RA-67	2.54, 5.08	4, 8, 10, 16	水平	凸型	矢印	42Vdc	150mA	42Vdc	200mA	スルーホール	PCピン	-40~85	Yes	10000 ステップ	10 x 9 x 10 ~ 10 x 11.5 x 10

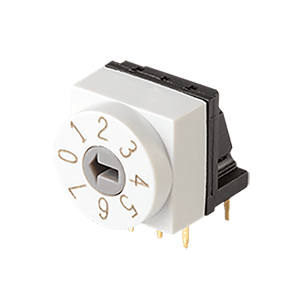

	RDS2-1012-RA-67	2.54, 5.08	4, 8, 10, 16	水平	フラット	矢印	42Vdc	150mA	42Vdc	200mA	スルーホール	PCピン	-40~85	Yes	10000 ステップ	10 x 9.8 x 10 ~ 10 x 12.3 x 10

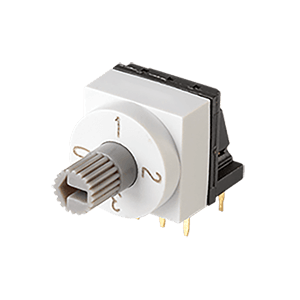

	RDS4-1012-RA-67	2.54, 5.08	4, 8, 10, 16	水平	凸型	矢印	42Vdc	150mA	42Vdc	200mA	スルーホール	PCピン	-40~85	Yes	10000 ステップ	10 x 9.8 x 10 ~ 10 x 12.3 x 10

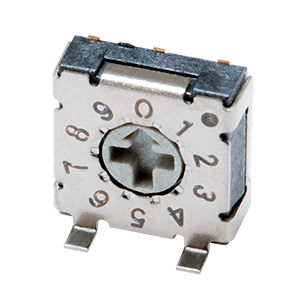

	RDS-7229-ASMT	5.08	4, 10, 16	水平	凸型 / フラット	矢印 / 十字 / スロット	50Vdc	100mA	50Vdc	100mA	SMT	ガルウイング	-40~85	Yes	10000 ステップ	7.2 x 2.9 x 7.2

詳細を見る (米国HP)>>

見積りのご依頼

機種選定やその他のお問い合わせ

量産案件の日本窓口として、機種選定や仕様・サンプル確認等、サポート致します。

Pick up Products

2023年7月

選べるツマミのロータリーDIPスイッチ 　 | RDSシリーズ

RDS series

　ロータリー DIPスイッチのラインナップに10 x 10mmサイズでツマミ(Cap)を選択可能な新シリーズが追加されました。ピッチは2.54mm(ライトアングル型には5.08mmピッチあり)で、多くのバリエーションを用意しており、多様な仕様、形状要件に対応可能です。
ポジション：4 / 8 / 10 / 16
ピンタイプ / SMTタイプ
垂直 / ライトアングル (DIPのみ)
シャフト付き / フラット型
クロススロット / 矢印スロット
ツマミオプション品以外は全てIP67防水
動作寿命：10,000サイクル

全製品リスト(米国HP)>>

新製品リスト>>

2020年11月

DIPスイッチ | DSシリーズ, RDSシリーズ

DIP SW

スライド / ピアノ / ロータリー DIPスイッチのラインナップ。1.27mm, 2.54mm, 5.08mmピッチ、1～16ポジション、様々な操作部・底部形状を選択可能で、多様な設計要件に対応可能です。
スイッチング電圧24 / 42Vdc
スイッチング電流25 / 100mA
寿命 2,000 cycle / 10,000 ~ 25,000steps
ピンタイプ / SMTタイプ
動作温度 -40~+85℃ / -60℃~+125℃
IP67対応ロータリースイッチも用意

全製品リスト(米国HP)>>

新製品リスト>>
