選べるツマミのロータリーDIPスイッチ 　 | RDSシリーズ
RDS series
  • 　ロータリー DIPスイッチのラインナップに10 x 10mmサイズでツマミ(Cap)を選択可能な新シリーズが追加されました。ピッチは2.54mm(ライトアングル型には5.08mmピッチあり)で、下記のように多くのバリエーションを用意しており、多様な仕様、形状要件に対応可能です。
  • ポジション：4 / 8 / 10 / 16
  • ピンタイプ / SMTタイプ
  • 垂直 / ライトアングル (DIPのみ)
  • シャフト付き / フラット型
  • クロススロット / 矢印スロット
  • ツマミオプション品以外は全てIP67防水
  • 動作寿命：10,000サイクル


2.54mmピッチ　キャップオプション ピンタイプ　ロータリーDIPスイッチ
　シリーズ　 製品画像 　端子　 ツマミ 　極数　 操作部 　ピン長　 　寿命　 動作温度 防水性 幅 x 奥行 　厚み　
RDS1-1065-D-67 RDS1-1065-D-67 ピン フラット 4, 8,
10, 16		 矢印 3.8 mm 10,000 -40～85℃ IP67 10 x 10
mm		 6.5 mm
RDS3-1065-D RDS3-1065-D ピン フラット/
キャップ
(3種)		 4, 8,
10, 16		 十字 3.8 mm 10,000 -40～85℃ - 10 x 10
mm		 6.5 mm
RDS4-1065-D-67 RDS4-1065-D-67 ピン 凸ノブ 4, 8,
10, 16		 矢印 3.8 mm 10,000 -40～85℃ IP67 10 x 10
mm		 6.5 mm
RDS5-1065-D-67 RDS5-1065-D-67 ピン フラット 4, 8,
10, 16		 矢印 3.8 mm 10,000 -40～85℃ IP67 10 x 10
mm		 6.5 mm
RDS6-1065-D RDS6-1065-D ピン フラット/
キャップ
(3種)		 4, 8,
10, 16		 十字 3.8 mm 10,000 -40～85℃ - 10 x 10
mm		 6.5 mm
RDS7-1065-D-67 RDS7-1065-D-67 ピン 凸ノブ 4, 8,
10, 16		 矢印 3.8 mm 10,000 -40～85℃ IP67 10 x 10
mm		 6.5 mm

2.54mmピッチ　キャップオプション SMTタイプ　ロータリーDIPスイッチ
　シリーズ　 製品画像 　端子　 ツマミ 　極数　 操作部 　ピン長　 　寿命　 動作温度 防水性 幅 x 奥行 　厚み　
RDS1-1065-SMT-67 RDS1-1065-SMT-67 SMT フラット 4, 8,
10, 16		 矢印 - 10,000 -40～85℃ IP67 10 x 10
mm		 6.5 mm
RDS3-1065-SMT RDS3-1065-SMT SMT フラット/
キャップ
(3種)		 4, 8,
10, 16		 十字 - 10,000 -40～85℃ - 10 x 10
mm		 6.5 mm
RDS4-1065-SMT-67 RDS4-1065-SMT-67 SMT 凸ノブ 4, 8,
10, 16		 矢印 - 10,000 -40～85℃ IP67 10 x 10
mm		 6.5 mm
RDS5-1065-SMT-67 RDS5-1065-SMT-67 SMT フラット 4, 8,
10, 16		 矢印 - 10,000 -40～85℃ IP67 10 x 10
mm		 6.5 mm
RDS6-1065-SMT RDS6-1065-SMT SMT フラット/
キャップ
(3種)		 4, 8,
10, 16		 十字 - 10,000 -40～85℃ - 10 x 10
mm		 6.5 mm
RDS7-1065-SMT-67 RDS7-1065-SMT-67 SMT 凸ノブ 4, 8,
10, 16		 矢印 - 10,000 -40～85℃ IP67 10 x 10
mm		 6.5 mm

2.54mm / 5.08mmピッチ　キャップオプション ライトアングル　ロータリーDIPスイッチ
　シリーズ　 製品画像 　端子　 ツマミ 　極数　 操作部 　ピン長　 　寿命　 動作温度 防水性 幅 x 奥行 　高さ　
RDS2-1012-RA-67 RDS2-1012-RA-67 ピン フラット 4, 8,
10, 16		 矢印 3.5 mm 10,000 -40～85℃ IP67 〇2.54ピッチ
10 x 9.8mm
〇5.08ピッチ
10 x12.3mm		 10 mm
RDS3-1012-RA RDS3-1012-RA ピン フラット/
キャップ
(3種)		 4, 8,
10, 16		 十字 3.8 mm 10,000 -40～85℃ - 〇2.54ピッチ
10 x 9.8mm
〇5.08ピッチ
10 x12.3mm		 10 mm
RDS4-1012-RA-67 RDS4-1012-RA-67 ピン 凸ノブ 4, 8,
10, 16		 矢印 3.8 mm 10,000 -40～85℃ IP67 〇2.54ピッチ
10 x 9.8mm
〇5.08ピッチ
10 x12.3mm		 10 mm

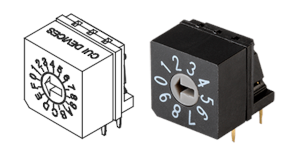

RDS5-1011-RA-67 RDS5-1011-RA-67 ピン フラット 4, 8,
10, 16		 矢印 3.5 mm 10,000 -40～85℃ IP67 〇2.54ピッチ
10 x 9mm
〇5.08ピッチ
10 x11.5mm		 10 mm
RDS6-1011-RA RDS6-1011-RA ピン フラット/
キャップ
(3種)		 4, 8,
10, 16		 十字 3.8 mm 10,000 -40～85℃ - 〇2.54ピッチ
10 x 9mm
〇5.08ピッチ
10 x11.5mm		 10 mm
RDS7-1011-RA-67 RDS7-1011-RA-67 ピン 凸ノブ 4, 8,
10, 16		 矢印 3.8 mm 10,000 -40～85℃ IP67 〇2.54ピッチ
10 x 9mm
〇5.08ピッチ
10 x11.5mm		 10 mm
