オーディオインジケーター(回路内蔵ブザー)

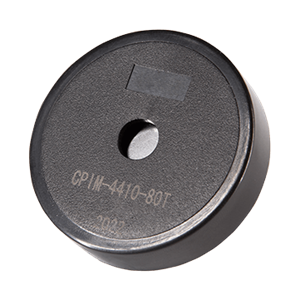

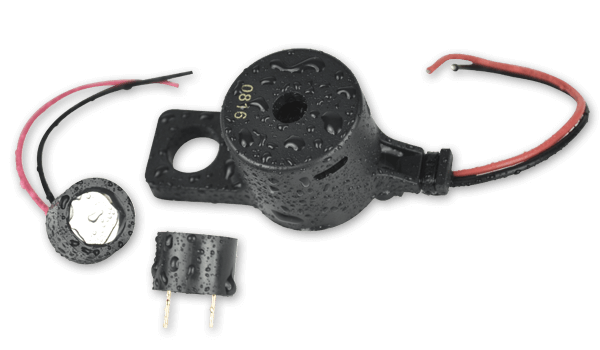

Same Skyの磁気、ピエゾ、ソリッドステート・オーディオ・インジケータの製品ラインは、8.5mmから50mmまでのサイズに、スルーホール、表面実装、ワイヤーリード、パネルマウント、スクリュー端子などの実装スタイルでご利用いただけます。CUIのオーディオ・インジケータ・ブザーには、駆動回路が組み込まれており、開発時の実装が簡単に行えるようになっています。ウォッシャブルまたはウェーブはんだ付け可能なモデル、LED内蔵、医療規格準拠品だけでなく、いくつかの防水ブザーもあります。
- ＜オーディオインジケーター製品概要＞
- 音圧: 70dB(10cm) ~ 105dB SPL(30cm)
- 定格電圧: 3Vdc ~ 220Vdc/ 250Vac
- 発振周波数: 400Hz ~ 5kHz
- 消費電流: 5mA ~ 75mA
- 実装タイプ: スルーホール、SMT、パネルマウント、 リード線、スクリュー端子
- サイズ: 8.5 x 8.5 x 3.6mm ~ φ50 x 37.5mm
Pick up Products
2024年5月

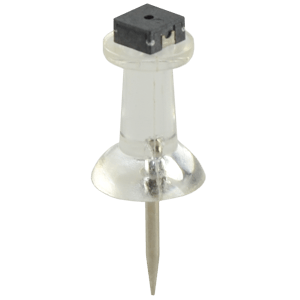

最小ブザーインジケーター
Same Skyではブザーのラインナップとして、駆動回路内蔵の「インジケーター」と、駆動回路外付けの「トランスデューサー」（サウンダ）を用意しております。今回、これまでで最小・最薄となるインジケーター「CMI-8536-82-SMT-TR」と、ピエゾタイプのトランスデューサーで最小となる「CPT-7502-65-SMT-TR」をリリース致しました。
両機種とも面実装タイプとなっており、最小のスペースで鳴動可能なため、ポータブル、ウェアラブル用途に搭載しやすいブザー製品です。
2023年11月
LEDブザーインジケーター | CLIシリーズ
- Same Skyのブザーのラインナップに、LED付きの4シリーズが登場しました。各シリーズとも赤／青／黄／緑色のオプションを用意しており、Φ13.8サイズでは1.2Hzパルス(間欠音)出力タイプも選択可能です。更にΦ32.8のシリーズはIP68の防塵防水となっております。
- CLI-1375X-83Tシリーズ
- 外形: Φ13.8 x 7.5 mm
- 音圧: 83dB以上 (10cm)
- 周波数: 4,100Hz
- 駆動電圧: 12V (6~15Vdc)
- 実装: スルーホール
- CLI-1375XS-83Tシリーズ
- 外形: Φ13.8 x 7.5 mm
- 音圧: 83dB以上 (パルス1.2kHz)
- 周波数: 4,100Hz
- 駆動電圧: 12V (6~15Vdc)
- 実装: スルーホール
- CLI-3224X-95Tシリーズ
- 外形: Φ32.8 x 24 mm
- 音圧: 95dB以上 (30cm)
- 周波数: 3,000Hz
- 駆動電圧: 12V (3~15Vdc)
- 実装: パネル取付
- ☆IP68防塵防水
- CLI-3623X-95T
- 外形: Φ36.5 x 23.5 mm
- 音圧: 95dB以上 (30cm)
- 周波数: 3,500Hz
- 駆動電圧: 12V (3~15Vdc)
- 実装: パネル取付
2022年12月
マグネチックブザー・サウンダ製品ピックアップ
- 最近お問い合わせの多い磁気ブザー製品をピックアップ紹介致します。駆動回路を内蔵し、DC電圧を加えるだけで鳴動するブザーインジケーターと、駆動回路を外付けして頂き、お好み周波数でご使用頂けるトランスデューサー(サウンダ)を用意しており、幅広く使われているサイズ・ピンピッチ、駆動電圧は、他社からの置き換え検討にも適した製品群です。 Same Skyでは適度なMOQでの生産体制構築により、持続可能な製品供給を維持しながら製品展開を続け、引き続きお客様の開発・生産をサポートするべく努めて参ります。
| 機種 | 回路 | 定格(V) | 動作電圧(V) | 音圧(min. dB) | 周波数(Hz) | 動作温度(℃) | サイズ(mm) | 実装 | 備考 |
|---|---|---|---|---|---|---|---|---|---|
| CMI-1295-0585T | 内蔵 | 5 | 4~7 | 85 | 2,300 | -40~+85 | φ12 x 9.5 | ピン | |
| CMI-1295-1285T | 内蔵 | 12 | 8~16 | 85 | 2,300 | -30~+70 | φ12 x 9.5 | ピン | |
| CMI-1210-92T | 内蔵 | 12 | 7~15 | 87 | 2,400 | -40~+85 | φ12 x 9.5 | ピン | |
| CMI-1614-0685T | 内蔵 | 6 | 3~9 | 85 | 2,200 | -30~+70 | φ16 x 14 | ピン | |
| CMI-1614-1285T | 内蔵 | 12 | 8~15 | 85 | 2,200 | -30~+70 | φ16 x 14 | ピン | |
| CMI-1614C-120 | 内蔵 | 12 | 9~13 | 90 | 2,200 | -40~+85 | φ16 x 14 | ピン | |
| CEM-1206S | 外付け | 5 | 4~8 | 85 | 2,400 | -30~+70 | φ12 x 10 | ピン | |
| CCG-1206 | 外付け | 5 | 3~8 | 85 | 2,400 | -30~+70 | φ12 x 9.5 | ピン | |
| CEM-1212S | 外付け | 12 | 6~16 | 85 | 2,400 | -20~+60 | φ12 x 9.5 | ピン | |
| CEM-1606 | 外付け | 6 | 3~12 | 85 | 2,048 | -20~+60 | φ16 x 14 | ピン | |
| CMT-1614-85T | 外付け | 12 | 9~15 | 85 | 2,048 | -30~+70 | φ16 x 14 | ピン | |
| CEM-1612 | 外付け | 12 | 6~18 | 85 | 2,048 | -20~+60 | φ16 x 14 | ピン | |
| CMT-1614C-120 | 外付け | 12 | 9~13 | 85 | 2,048 | -40~+85 | φ16 x 14 | ピン | |
| CEM-1601 | 外付け | 1.5 | 1~3 | 80 | 2,048 | -20~+60 | φ16 x 14 | ピン | |
| CMT-2512-1285T | 外付け | 12 | 8~14 | 85 | 1,000 | -30~+70 | φ25 x 12.5 | ピン | |
| CMT-2412C-120 | 外付け | 12 | 10~14 | 90 | 1,000 | -40~+85 | φ24.5 x 12.5 | ピン | |
| CMT-2512-585T | 外付け | 5 | 3~7 | 85 | 800 | -30~+70 | φ25 x 12.5 | ピン | |
| CMT-2412C-050 | 外付け | 5 | 4~6 | 85 | 800 | -30~+75 | φ24.5 x 12.5 | ピン | |
| CMT-8503-87-SMT-TR | 外付け | 3.6 | 2.5~4.5 | 87 | 2,730 | -40~+85 | 8.5 x 8.5 x 3 | リフロー | 側面音孔 |
| CMT-9504-87-SMT-TR | 外付け | 3.6 | 2.5~4.5 | 87 | 2,730 | -40~+85 | 8.5 x 8.5 x 4 | リフロー | 側面音孔 |
| CMT-8503-85B-SMT-TR | 外付け | 3.6 | 3~5 | 85 | 2,730 | -40~+85 | 8.5 x 8.5 x 3 | リフロー | |
| CMT-8530S-SMT-TR | 外付け | 3.6 | 3~5 | 87 | 2,730 | -30~+70 | 8.5 x 8.5 x 3 | リフロー |
2022年1月
ブザー | CMI, CPI, CPTシリーズ
- ブザーのラインナップにて、新たなIP67防水ブザーをはじめとしたピンタイプの7製品が新登場。駆動回路内蔵タイプ5製品、外付け駆動回路タイプ2製品が加わりました。
- CMI-1210-5-95T (磁気、駆動回路内蔵)φ12 x 9.5mm, 95dB (10cm, 2300Hz, 5V)
- CPI-148-24-90T-67 （ピエゾ、駆動回路内蔵、IP67防水）φ13.9 x 7.5mm, 90dB (10cm, 4100Hz, 24V)
- CPI-1514-12-95T （ピエゾ、駆動回路内蔵）φ15.4 x 13.8mm, 95dB (10cm, 4000Hz, 12V)
- CPI-2316-5-85T （ピエゾ、駆動回路内蔵）φ23.5 x 16mm, 85dB (10cm, 3500Hz, 5V)
- CPI-3116-3-100T （ピエゾ、駆動回路内蔵）φ31 x 16.4mm, 97dB (30cm, 3200Hz, 3V)
- CPT-2510-28-85T （ピエゾ、駆動回路外付け、側面音孔）φ25.2 x 9.5mm, 85dB (30cm, 3000Hz, 24V)
- CPT-308-28-85T （ピエゾ、駆動回路外付け）φ30 x 7.5mm, 70dB (30cm, 1200Hz, 12V)
