オーディオコネクター
オーディオ標準のΦ2.5mm、Φ3.5mm、Φ6.35mmを網羅し、モノラル、ステレオ、4極～6極のタイプをご利用いただける、Same Skyのオーディオコネクター製品のラインナップには、ジャック、プラグ、レセプタクル、変換プラグがあり、最小で3mm、幅4.5mmという小型パッケージでご利用いただけます。さまざまな取り付けスタイルがある当社のオーディオコネクターには、0～4の内部スイッチに加えてSPDT、DPDTのオプションがあり、幅広い形状、シールド有無からお選びいただけます。
- ＜オーディオコネクター製品概要＞

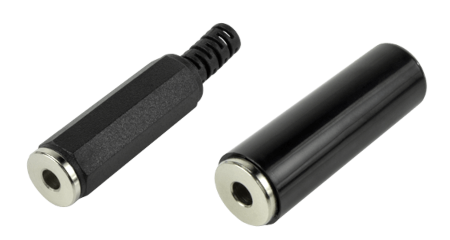

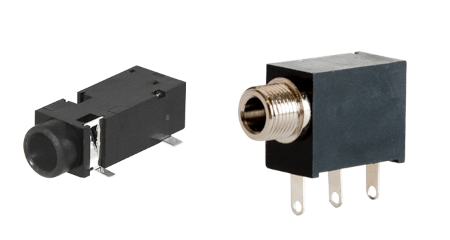

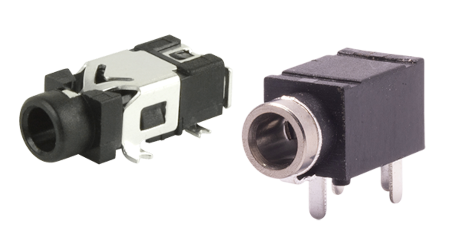

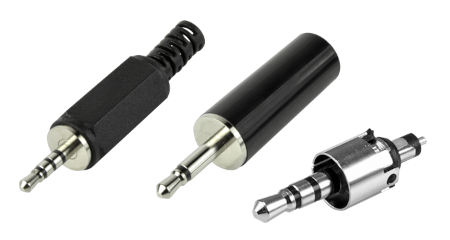

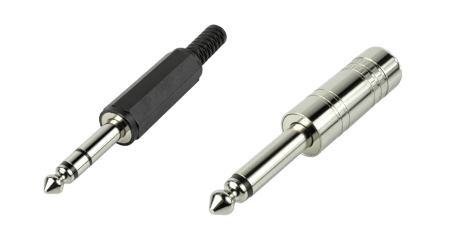

- コネクタータイプ: プラグ、ジャック、レセプタクル、変換プラグ
- 口径: Φ2.5mm、Φ3.5mm、Φ6.35mm
- 極数: モノラル、ステレオ、4極～6極
- 内蔵スイッチ: 0 ~ 4、SPDT、DPDT
- 実装形態: SMT、ミッドマウントSMT、スルーホール、パネルマウント、
ケーブルマウント(組立用、成型用) - サイズ: 最小 高さ3mm、幅4.5mm
＜Same Sky オーディオコネクター 主要性能リスト＞

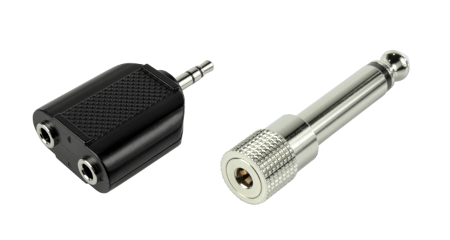

- オーディオ変換プラグ
- 口径: 2.5mm、3.5mm、6.35mm
- ステレオ→モノラル、モノラル→モノラル、ステレオ→ステレオ
- 3.5mm→2.5mm/ 3.5mm/ 6.35mm、6.35mm→3.5mm、
3.5mm x 2→3.5mm x 1
Pick up Products
2024年11月

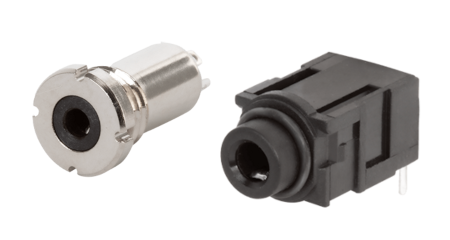

Φ2.5mm、Φ3.5mmオーディオジャック | SJ3シリーズ
- Same Skyのオーディオジャック製品において、Φ2.5mmでパネルマウントタイプのSJ3-25014A-X7と、Φ3.5mmでスルーホール用の4機種がリリースされました。このうち3機種はIPX7防水タイプとなっており、極数は3～4極、定格電圧は30Vdc、常開スイッチ内蔵タイプもご用意しております。
- 口径: 2.5mm, 3.5mm
- 極数: 3～4極
- 定格電圧: 30Vdc
- 定格電流: 0.5A
- 実装タイプ: パネルマウント、スルーホール
| 製品画像 | 品番 | 口径 | 実装 | 極数 | 方向 | 定格電圧(V) | 定格電流(A) | 内蔵スイッチ | IP防水定格 |
|---|---|---|---|---|---|---|---|---|---|
 |
SJ3-25014A-X7 | 2.5mm | パネルマウント | 3 | ライトアングル | 30 | 0.5 | 0 | IPX7 |
 |

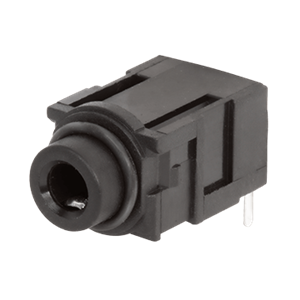

SJ3-350134A-X7 | 3.5mm | スルーホール | 4 | ライトアングル | 30 | 0.5 | 0 | IPX7 |
 |
SJ3-350144A-TR-X7 | 3.5mm | スルーホール | 4 | ライトアングル | 30 | 0.5 | 0 | IPX7 |
 |
SJ3-350153AG-TR | 3.5mm | スルーホール | 3 | ライトアングル | 30 | 0.5 | 常開 | |
 |

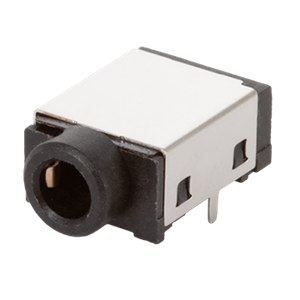

SJ3-350154AG-TR | 3.5mm | スルーホール | 4 | ライトアングル | 30 | 0.5 | 常開 |
2024年7月

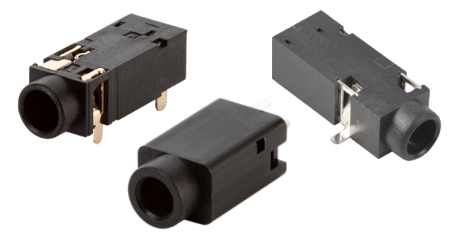

3.5mmオーディオジャック | SJ3シリーズ
- 音響機器用でスタンダードなΦ3.5mmジャックのラインナップが、新たに32機種リリースされました。SMT、スルーホール、パネルマウント用、2～4極にて、小型なものから用意しております。内蔵スイッチ数は0～4、ライトアングル/垂直方向、シールド有/無のバリエーションも各種揃えております。
- 口径: Φ3.5mm
- 極数: 2 ~ 4極
- 内蔵スイッチ: 2 ~ 4
- シールド: 有 / 無
- 方向: ライトアングル, 垂直開口
- 実装タイプ: スルーホール, SMT, パネルマウント
