機械式ロータリーエンコーダー

Same Skyのリーズナブルな機械式エンコーダーです。12mm角ほどのサイズでプッシュスイッチ付きのRIC11シリーズは、スルーホールとSMTのオプションが用意されており、 10mm ~ 19.5mm(8段階)のシャフト長と、その形状(Dカット/ローレット)が選択可能です。また、中空軸のRINGシリーズにはΦ23～Φ56.5mmのサイズを用意しております。

Mechanical encoders

＜機械式エンコーダー製品概要＞
分解能:　10PPR ~ 30PPR(A相/B相直交)
クリック:　有 / 無
シャフト長:　10mm ~ 25mm
最大動作温度:　-40℃ ~ +85℃
実装タイプ:　SMT、スルーホール
シャフト方向:　水平/垂直
Dカットシャフト用ノブ（ツマミ）も多数ご用意

詳細を見る (米国HP)>>

＜Same Sky シャフトタイプメカニカルエンコーダー＞

　※一部仕様や、オプションの組合せによっては、MOQが大きくなるなど、対応が難しい場合がございます。お気軽にお問い合わせ下さい。

見積り依頼

　その他の問い合わせ

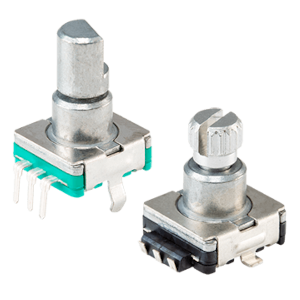

・RIC11シリーズ　薄型メカニカルエンコーダー

　品番構成：ＲＩＣ１１－□Ｓ□ □ □－□
　　　　　　　　　　　　①　② ③ ④　⑤

製品画像	シリーズ	①分解能, デテント	②③シャフト長・形状	④ブッシング高さ	⑤実装タイプ
	RIC11	22 = 20PPR, 20デテント 31 = 15PPR, 30デテント	10D = 10 mm, Dカット 10K = 10 mm, ナールド 11K = 10.5 mm, ナールド 13D = 13 mm Dカット 15D = 15 mm Dカット 15K = 15 mm, ナールド 15.5D = 15.5 mm Dカット 16D = 16 mm Dカット 17D = 16.5 mm Dカット 20D = 19.5 mm Dカット	2 = 2.2 mm (対応シャフト: 10K) 3 = 3.5 mm (対応シャフト: 10K) 5S = 5 mm 　(対応シャフト: 10D, 13D, 16D, 20D, 11K) 7 = 7 mm 　(対応シャフト: 15D, 15.5D, 17D, 20D, 15K) 5M = M7ネジ5 mm 　(対応シャフト: 10D, 13D, 16D, 20D, 11K)	TH = スルーホール USMT = SMT (Uパッド) GSMT = SMT (ガルウイング)

※例) RIC11-31S20D5S-TH = 15PPR, 31デテント、19.5mmDカットシャフト、5mmブッシング、スルーホールタイプ

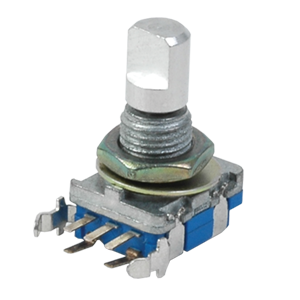

・ACZ11シリーズ　11mmサイズ、スタンダードメカニカルエンコーダー

　品番構成：ＡＣＺ１１□ＢＲ□Ｅ－□ □ □１－□
　　　　　　　　　　　①　　②　　③ ④ ⑤　　⑥

製品画像	シリーズ	①内蔵スイッチ有無	②ブッシング高さ、タイプ	③シャフト長	④シャフト形状	⑤シャフト方向	⑥分解能、デテント
	ACZ11	空白 = プッシュスイッチ付き N = プッシュスイッチ無し	1 = 5mm, M7ネジ 2 = 7mm, M7ネジ 4 = 5mm, 円筒 5 = 7mm, 円筒	15 = 15 mm 20 = 20 mm 25 = 25 mm	KQ = ナールド F = Dカット S = 溝付き円筒	A = 水平 (ライトアングル) D = 垂直	12 = 12PPR, デテント無し 12C = 12PPR, 12デテント 15 = 15PPR, デテント無し 30C15P = 15PPR, 30 20 = 20PPR, デテント無し 20C = 20PPR, 20デテント 30 = 30PPR, デテント無し 30C = 30PPR, 30デテント

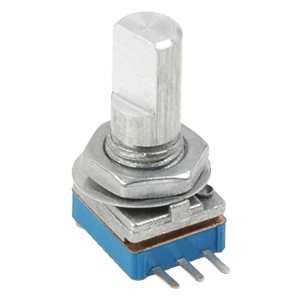

・ACZ09シリーズ　9.5mmサイズ、コンパクトメカニカルエンコーダー

　品番構成：ＡＣＺ０９□ＢＲ□Ｅ－□ □ □１－□
　　　　　　　　　　　①　　②　　③ ④ ⑤　　⑥

製品画像	シリーズ	①内蔵スイッチ有無	②ブッシング高さ、タイプ	③シャフト長	④シャフト形状	⑤シャフト方向	⑥分解能、デテント
	ACZ09	空白 = プッシュスイッチ付き N = プッシュスイッチ無し	1 = 5mm, M7ネジ 2 = 7mm, M7ネジ	15 = 15 mm 20 = 20 mm 25 = 25 mm	KQ = ナールド F = Dカット S = 溝付き円筒	A = 水平 (ライトアングル) D = 垂直	20C10P = 10PPR, 20デテント 30C15P = 15PPR, 30デテント 20C = 20PPR, 20デテント

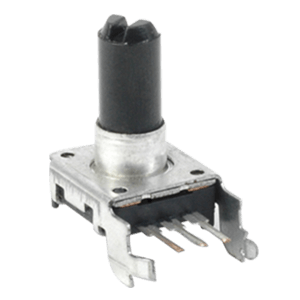

・ACZ12シリーズ　12.6mmサイズ、スタンダードメカニカルエンコーダー

　品番構成：ＡＣＺ１２□ＢＲ□Ｅ－□ □ □１－□
　　　　　　　　　　　①　　②　　③ ④ ⑤　　⑥

製品画像	シリーズ	①内蔵スイッチ有無	②ブッシング高さ	③シャフト長	④シャフト形状	⑤シャフト方向	⑥分解能、デテント
	ACZ12	空白 = プッシュスイッチ付き N = プッシュスイッチ無し	2 = 5mm 3 = 2mm	15 = 15 mm (対応シャフト: KQ) 17 = 17.5 mm (対応シャフト: F) 20 = 20 mm (対応シャフト: KQ, F) 25 = 25 mm (対応シャフト: F)	KQ = ナールド F = Dカット	A = 水平 (ライトアングル, スイッチ非対応) D = 垂直	12 = 12PPR, デテント無し 12C = 12PPR, 12デテント 24 = 24PPR, デテント無し 24C = 24PPR, 24デテント

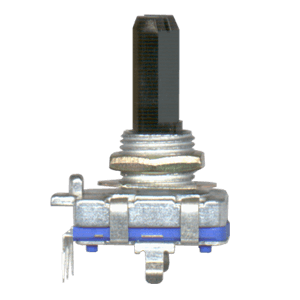

・ACZ16シリーズ　16mmサイズ、スタンダードメカニカルエンコーダー

　品番構成：ＡＣＺ１６□ＢＲ□Ｅ－□ □ □１－□
　　　　　　　　　　　①　　②　　③ ④ ⑤　　⑥

製品画像	シリーズ	①内蔵スイッチ有無	②ブッシング高さ	③シャフト長	④シャフト形状	⑤シャフト方向	⑥分解能、デテント
	ACZ16	空白 = プッシュスイッチ付き N = プッシュスイッチ無し	1 = 5mm, M9ネジ 2 = 7mm, M9ネジ	15 = 15 mm 20 = 20 mm 25 = 25 mm	KQ = ナールド F = Dカット	A = 水平 (ライトアングル, スイッチ非対応) D = 垂直	12 = 12PPR, デテント無し 12C = 12PPR, 12デテント 24 = 24PPR, デテント無し 24C = 24PPR, 24デテント

＜Same Sky 中空軸メカニカルエンコーダー＞

見積り依頼

　その他の問い合わせ

製品画像	品番		分解能	デテント	入力電圧	消費電流	出力タイプ	方向	IP定格	外形

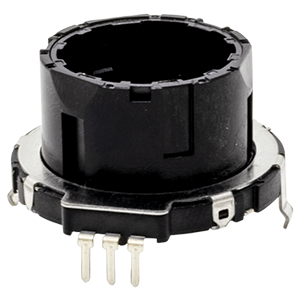

	RING56-101530A-TH		15PPR	30回／１周	5Vdc	1mA	シングルエンド直交	垂直型	IP40	Φ56.5 x 10.8mm
	RING40-201530-TH		15PPR	30回／１周	5Vdc	1mA	シングルエンド直交	垂直型	IP40	Φ38.4 x 20mm
	RING35-201530-TH		15PPR	30回／１周	5Vdc	1mA	シングルエンド直交	垂直型	IP40	Φ35 x 15mm
	RING35-203010-TH		10PPR	30回／１周	5Vdc	1mA	シングルエンド直交 (3相)	垂直型	IP40	Φ35 x 15mm
	RING28-161818-TH		18PPR	18回／１周	5Vdc	1mA	シングルエンド直交	垂直型	IP40	Φ28 x 15mm
	RING28-161530-TH		15PPR	30回／１周	5Vdc	1mA	シングルエンド直交	垂直型	IP40	Φ28 x 15mm
	RING23-920205-TH		20PPR	20回／１周	5Vdc	10mA	シングルエンド直交	垂直型		Φ23 x 9.5mm
	RING23-910205-TH		10PPR	20回／１周	5Vdc	10mA	シングルエンド直交	垂直型		Φ23 x 9.5mm

見積りのご依頼

機種選定やその他のお問い合わせ

量産案件の日本窓口として、機種選定や仕様・サンプル確認等、サポート致します。
