MEMSマイクロホン

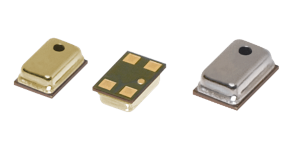

Same SkyのMEMSマイクロフォンは、最小わずか2.75x 1.85 x 0.90 mmの小型パッケージとなっております。これらのMEMSマイクロフォンは、アナログまたはデジタルPDM（パルス密度変調）出力で、トップポートまたはボトムポートを特長としており、全機種リフロー対応品であり、±1 dBという安定した感度公差を備えています。低消費電流、そして最大で20,000Hzの広い周波数範囲を備えた、当社のMEMSマイクロフォンは卓越したオーディオ品質と性能をお届けします。IPX7定格モデルも用意されています。
- ＜MEMSマイクロホン製品概要＞
- 感度: -42dB ~ -26dB
- SN比: 57dB ~ 65dB
- 最大周波数: 20Hz ~ 20kHz(位相規定品あり)
- 実装タイプ: SMT
- 指向性: 無指向性
- サイズ: 2.75 x 1.85 x 0.9mm ~ 4.72 x 3.76 x 1.25mm
MEMSマイクロホン 特徴別 性能一覧
- IPX7防水デジタルPDM出力 上面音孔
- サイズ: 4 x 3 x 1mm
- 感度: -40dB ± 1dB
- SN比: 65 dB
- デジタルPDM出力 上面音孔
- サイズ: 4 x 3 x 1mm、4.72 x 3.76 x 1.25mm
- 感度: -26dB (±1 ~ 3dB)
- SN比: 58 dB ~ 65dB
- デジタルPDM出力 底面音孔
- サイズ: 3.5 x 2.65 x 0.98mm、4 x 3 x 1.1mm
- 感度: -37dB ~ -26dB (±1 ~ 3dB)
- SN比: 64 dB ~ 65dB
- 2.75 x 1.85 x 0.95~1mm アナログ 上面音孔
- 感度: -42dB ~ -38dB (±1 ~ 3dB)
- SN比: 57 dB ~ 65dB
- AOP: 123dB ~ 130dB SPL
- 2.75 x 1.85 x 0.9~0.95mm アナログ 底面音孔
- 感度: -38dB (±1 ~ 3dB)
- SN比: 61 dB ~ 65dB
- AOP: 123dB ~ 130dB SPL
- その他サイズ アナログMEMSマイク
- 3.10 x 2.50 x 1.1mm、3.50 x 2.65 x 0.98~1mm
- 3.76 x 2.24 x 1.1mm、3.76 x 2.95 x 1.1mm
- 感度: -42 dB ~ -38dB(±1 ~ 3dB)
- SN比: 57 dB ~ 65dB
Pick up Products
2025年12月
デジタル(PDM)出力MEMSマイク | CMMシリーズ
- Same SkyのデジタルMEMSマイクには、クロック周波数によって、スリープモードや低電力モードを切り替えられるラインナップを用意しております。今回新たに2機種が生まれ変わり、モード切替機能搭載品は6機種になりました。消費電力を抑えながら、機器を音声によって起動することを可能にするデジタルMEMSマイクを、より快適な生活の実現にお役立て頂けます。
- 感度: -26dB, -37dB
- 感度公差: ±1dB, ±3dB
- 消費電流: 540µA~1120µA (低電力モード: 280µA~445µA)
- 出力信号: PDM (Pulse Density Modulation)
- 音孔位置: 上面、底面
- サイズ: 3.5 x 2.65 x 0.98mm ~ 4.72 x 3.76 x 1.25mm
- IPX7防水布付きモデル有り
| 機種名 | 出力 | 音孔 位置 |
感度 | 感度 公差 |
S/N | AOP | 消費電流 | 消費電流 (低電力モード) |
サイズ | 備考 |
|---|---|---|---|---|---|---|---|---|---|---|
| CMM-3526DB-37165-TR | PDM | 底面 | -37dB | 1dB | 65dB | 128dB | 1120µA | 445µA | 3.50 x 2.65 x 0.98 mm | |
| CMM-3526DB-26165L-TR | PDM | 底面 | -26dB | 1dB | 64dB | 120dB | 680µA | 280µA | 3.50 x 2.65 x 0.98 mm | New! |
| CMM-4030DT-26154-TR | PDM | 上面 | -26dB | 1dB | 65dB | 120dB | 540µA | - | 4.00 x 3.00 x 1.00 mm | |
| CMM-4030DT-26354-TR | PDM | 上面 | -26dB | 3dB | 65dB | 120dB | 540µA | - | 4.00 x 3.00 x 1.00 mm | |
| CMM-4030DT-26164-TR | PDM | 上面 | -26dB | 1dB | 64dB | 120dB | 670µA | 290µA | 4.00 x 3.00 x 1.00 mm | |
| CMM-4030DT-26165-TR | PDM | 上面 | -26dB | 1dB | 65dB | 120dB | 650µA | - | 4.00 x 3.00 x 1.00 mm | |
| CMM-4030DB-26354-TR | PDM | 底面 | -26dB | 3dB | 64dB | 120dB | 540µA | - | 4.00 x 3.00 x 1.00 mm | |
| CMM-4030DT-261075L-TR | PDM | 上面 | -26dB | 1dB | 65dB | 120dB | 700µA | 300µA | 4.00 x 3.00 x 1.00 mm | New! |
| CMM-4030DT-261280-TR | PDM | 上面 | -26dB | 1dB | 58dB | 120dB | 680µA | 280µA | 4.00 x 3.00 x 1.10 mm | |
| CMM-4030DB-26154-TR | PDM | 底面 | -26dB | 1dB | 64dB | 120dB | 540µA | - | 4.00 x 3.00 x 1.10 mm | |
| CMM-3424DT-26165-TR | PDM | 上面 | -26dB | 1dB | 65dB | 120dB | 800µA | 300µA | 4.00 x 3.00 x 1.15 mm | IPX7防水 |
| CMM-4737DT-26186-TR | PDM | 上面 | -26dB | 1dB | 58dB | 120dB | 750µA | - | 4.72 x 3.76 x 1.25 mm | |
| CMM-4737DT-26386-TR | PDM | 上面 | -26dB | 3dB | 58dB | 120dB | 750µA | - | 4.72 x 3.76 x 1.25 mm |
2023年10月
20Hz～広帯域デジタルMEMSマイク | CMMシリーズ
PDM出力デジタルMEMSマイクロホンに、マイクアレイや信号処理に最適な、20 Hz～という低周波帯域に対応した2モデルが新登場です。両機種とも、感度は-26dB ±1 dB、S/N 65 dBにて、4.00 x 3.00 x 1.00mmトップポートタイプの「CMM-4030DT-261075-TR」と、3.50 x 2.65 x 0.98mmボトムポートタイプの「CMM-3526DB-26165-TR」を用意しております。
デジタル信号出力の低周波帯対応のMEMSマイクは、ビームフォーミングやノイズキャンセル、音源探査など、複数個の出力を合成する用途に使いやすい製品となっております。
デジタル信号出力の低周波帯対応のMEMSマイクは、ビームフォーミングやノイズキャンセル、音源探査など、複数個の出力を合成する用途に使いやすい製品となっております。
CMM-4030DT-261075-TR
- 外形: 4.00 x 3.00 x 1.00 mm
- 感度: -26 dB ± 1 dB
- S/N: 65 dB
- AOP: 120 dB
- 周波数: 20 Hz ~ 10 kHz
CMM-3526DB-26165-TR
- 外形: 3.50 x 2.65 x 0.98 mm
- 感度: -26 dB ± 1 dB
- S/N: 65 dB
- AOP: 120 dB
- 周波数: 20 Hz ~ 10 kHz
2023年6月
20Hz～20kHz広帯域 MEMSマイク | CMMシリーズ
Same Sky最小面積の2.75 mm x 1.85 mmのMEMSマイクロホンに、マイクアレイや信号処理に最適な、20 Hzという低周波帯の位相公差を規定しており、ビームフォーミングやノイズキャンセル、音源探査に使いやすいモデルが新登場です。アナログ出力タイプで、感度公差±1 dB、最高S/N 64 dBにて、20 Hz ~ 20 kHzの人間の可聴帯域全域をカバーしており、複数個使いだけでなく、幅広い用途に機種となっております。厚さも0.9 mm ~ 1 .00 mmと薄く、ウェアラブルやポータブル機器にも組み込みやすい新製品です。
トップポート広帯域MEMSマイク
- 外形: 2.75 x 1.85 x 1.00 mm
- 感度: -38 dB ± 1 dB
- S/N: 64 dB
- AOP: 128 dB
- 周波数: 20 Hz ~ 20 kHz
ボトムポート広帯域MEMSマイク
- 外形: 2.75 x 1.85 x 0.90 mm
- 感度: -38 dB ± 1 dB
- S/N: 62 dB ~ 64 dB
- AOP: 123 dB ~ 128 dB
- 周波数: 20 Hz ~ 20 kHz
2023年6月
IPX7 MEMSマイク、IP65 ECM | CMM, CMCシリーズ
初のIPX7防水MEMSマイクの登場です。デジタルPDM出力で 4mm x 3mm x 1mm 上部音孔となっており、非常に薄いスペースで耐環境性の高い収音を可能にしております。また、S/Nは65dB、スリープモード、ローパワーモードも備えており、音声認識など、様々なアプリケーションでの省電力運用が可能です。
ECMではφ4 x 1.5mmでIP65、ハーネス付きのモデルが追加されました。標準でJSTコネクタが付いており、ユーザーでの小さいパターンへの半田付けやコネクタ圧着作業を省略させることのできる、扱いやすくコンパクトな製品です。
CMM-3424DT-26165-TR
CMC-4015-40L170
- 外形: 4.00 x 3.00 x 1.00 mm
- 感度: -40 dB ± 1 dB
- S/N: 65 dB
- AOP: 120 dB
- 周波数: 100 Hz ~ 10 kHz
- 外形: φ4 x 1.5 mm
- 感度: -40 dB ± 3 dB
- S/N: 60 dB
- 周波数: 100 Hz ~ 20 kHz
- 接続: 170mmリード線+JST ACHR-02V
2022年4月
MEMSマイクロホン-ラインナップ拡充 | CMMシリーズ
- 最小面積2.75 x 1.85mmのMEMSマイクに薄型0.9mm厚のタイプが新登場。低周波(20Hz~)対応品はノイズキャンセル等のマイクアレイにも最適です。デジタル(PDM)タイプでは新たに小型3.5 x 2.65 x 0.98mm品を、低消費電流のローパワーモード搭載でリリースです。
- ＜アナログ出力タイプ＞
- CMM-2718AB-38164-TR (2.75 x 1.85 x 0.9mm, 音孔:底)
- 感度-38±1dB, S/N 64dB, AOP 130dB
- CMM-2718AB-3815NC-TR (2.75 x 1.85 x 0.9mm,音孔:底)
- 感度-38±1dB, S/N 62dB, AOP 123dB, 周波数 20Hz~
- CMM-2718AT-3817NC-TR (2.75 x 1.85 x 1.0mm,音孔:上)
- 感度-38±1dB, S/N 65dB, AOP 128dB, 周波数 20Hz~
- ＜デジタルPDM出力タイプ＞
- CMM-3526DB-37165-TR (3.5 x 2.65 x 0.98mm, 音孔:底)
- 感度-37±1dB, S/N 65dB, AOP 128dB, Low Power mode
- CMM-4030DT-26164-TR (4.0 x 3.0 x 1.0 mm, 音孔:上)
- 感度-26±1dB, S/N 64dB, AOP 120dB, Low Power mode
