SDカードコネクター

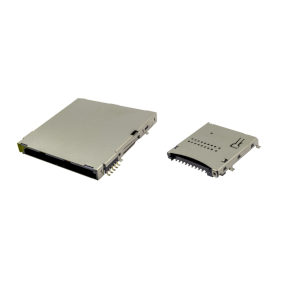

Same SkyのSDカードコネクター製品のラインアップは、様々なSDカード、マイクロSDカードのコネクタータイプがあります。当社のSDカードコネクターモデルは、プッシュイン/プルアウト、プッシュイン/オートエジェクト(プッシュ)アウト、ヒンジ付き開閉スタイル、0.7mmという超小型プロファイルを特徴としています。このSDカードコネクターは、金メッキ接点と、8から23までの接点オプションを備えたサーフェイスマウントパッケージを採用。様々なポータブルメモリーストレージのアプリケーションで信頼性の高い接続を提供します。
- ＜SDカードコネクター製品概要＞
- 対応規格: SD, SD4.0, SD7.0, マイクロSD, マイクロSD 4.0, マイクロSD 7.1
- 挿抜方法: プッシュイン-プルアウト、プッシュイン-プッシュアウト、ヒンジ開閉
- 実装形態: SMT
- 極数: 8 ~ 23
- 厚さ: 0.7mm ~ 5.87mm
- カード挿入検知: 有、無
＜Same Sky SDカードコネクター 品番・主要性能リスト＞
SDカードコネクター
| 製品画像 | 品番 | 規格 | 挿抜タイプ | 実装タイプ | 極数 | 挿入検知 スイッチ | 長さ(mm) | 幅 (mm) | 高さ (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|
 | SD-1-A  |   | SD | プッシュイン, プッシュアウト | SMT | 11 | 常開(N.O.) | 29 | 18.48 | 2.83 |

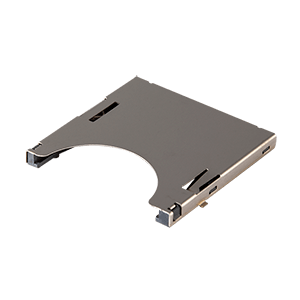

 | SD-2-A | | SD | プッシュイン, プッシュアウト | SMT | 11 | 常開(N.O.) | 30.25 | 28.48 | 2.83 |

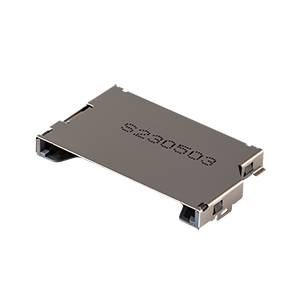

 | SD-3-B | | SD | プッシュイン, プッシュアウト | SMT | 11 | 常開(N.O.) | 16.6 | 26.4 | 2.8 |

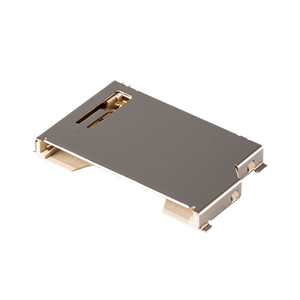

 | SD-4-B | | SD | プッシュイン, プッシュアウト | SMT | 11 | 常開(N.O.) | 17.9 | 27.5 | 2.8 |

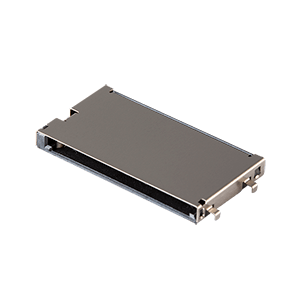

 | SD-5-B | | SD | プッシュイン, プッシュアウト | SMT | 11 | 常開(N.O.) | 15.46 | 29.26 | 1.75 |
 | SD-6-B | | SD | プッシュイン, プッシュアウト | SMT | 10 | 常閉(N.C.) | 12.4 | 25.9 | 3.45 |

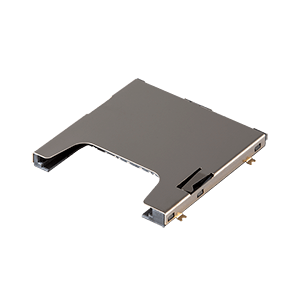

 | SD4-1-A | | SD 4.0 | プッシュイン, プッシュアウト | SMT | 19 | 常開(N.O.) | 30.35 | 31 | 3 |

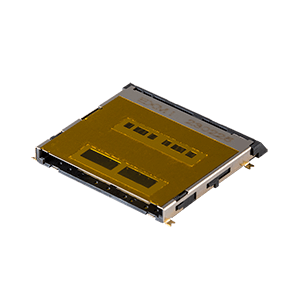

 | SD4-3-B | | SD 4.0 | プッシュイン, プッシュアウト | SMT | 19 | 常開(N.O.) | 23.25 | 27.6 | 2.95 |

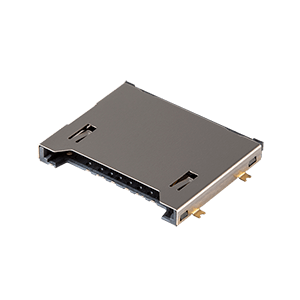

 | SD4-4-B | | SD 4.0 | プッシュイン, プッシュアウト | SMT | 19 | 常開(N.O.) | 22.8 | 28.85 | 3.13 |

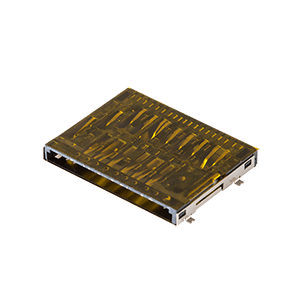

 | SD4-5-B | | SD 4.0 | ヒンジ開閉 | SMT | 19 | 無し | 20 | 28.45 | 3 |

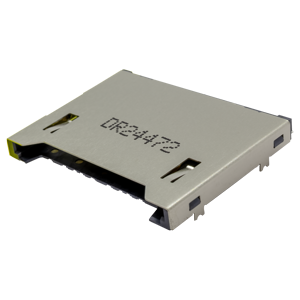

 | SD7-1-B | | SD 7.0 | プッシュイン, プルアウト | SMT | 21 | 常開(N.O.) | 21.2 | 26.6 | 2.95 |

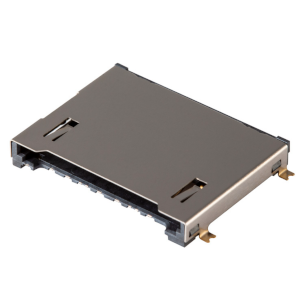

 | SD7-2-B | | SD 7.0 | プッシュイン, プッシュアウト | SMT | 21 | 常開(N.O.) | 21.8 | 28.85 | 3.9 |

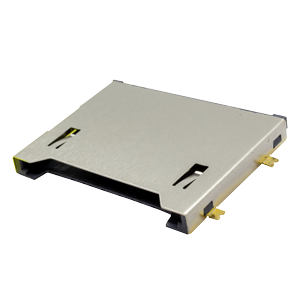

 | SD7-3-B | | SD 7.0 | プッシュイン, プッシュアウト | SMT | 21 | 常開(N.O.) | 21.2 | 28.85 | 3 |

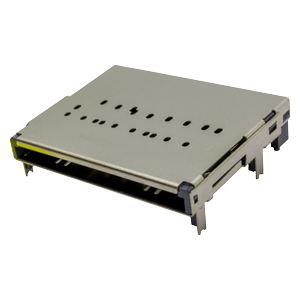

 | SD7-4-B | | SD 7.0 | プッシュイン, プッシュアウト | SMT | 21 | 常開(N.O.) | 21.55 | 26.45 | 5.87 |

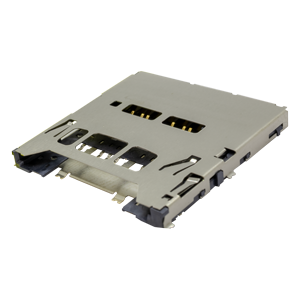

 | SD7-5-A | | SD 7.0 | プッシュイン, プッシュアウト | SMT | 18 | 常開(N.O.) | 28.8 | 27.9 | 2.9 |

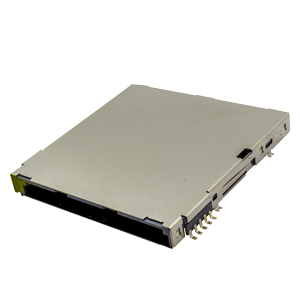

 | SD7-6-A | | SD 7.0 | プッシュイン, プッシュアウト | SMT | 18 | 常開(N.O.) | 30.26 | 29.7 | 3.25 |

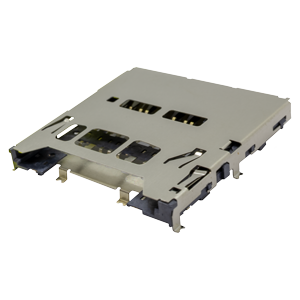

 | SD7-7-A | | SD 7.0 | プッシュイン, プッシュアウト | SMT | 18 | 常開(N.O.) | 27.4 | 27.9 | 4 |
マイクロSDカードコネクター
| 製品画像 | 品番 | 規格 | 挿抜タイプ | 実装タイプ | 極数 | 挿入検知 スイッチ | 長さ(mm) | 幅 (mm) | 高さ (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|

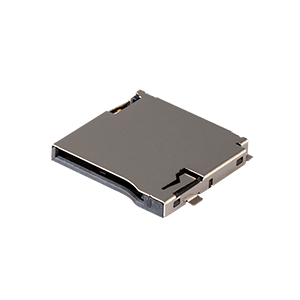

 | MSD-1-A | | Micro SD | プッシュイン, プッシュアウト | SMT | 9 | 常開(N.O.) | 15.05 | 16.15 | 1.8 |

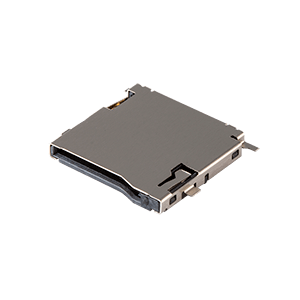

 | MSD-2-A | | Micro SD | プッシュイン, プッシュアウト | SMT | 9 | 常開(N.O.) | 14.8 | 14.75 | 0.7 |

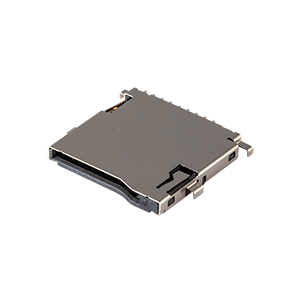

 | MSD-3-A | | Micro SD | プッシュイン, プッシュアウト | SMT | 9 | 常開(N.O.) | 15.12 | 16.6 | 0.95 |

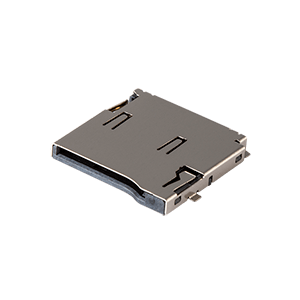

 | MSD-4-A | | Micro SD | プッシュイン, プッシュアウト | SMT | 9 | 常開(N.O.) | 15.1 | 16.15 | 1.8 |

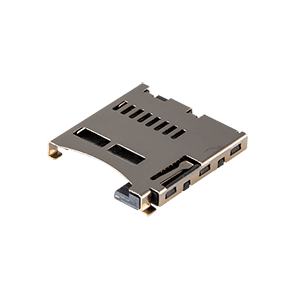

 | MSD-5-A | | Micro SD | プッシュイン, プッシュアウト | SMT | 9 | 常開(N.O.) | 15.25 | 14 | 1.95 |

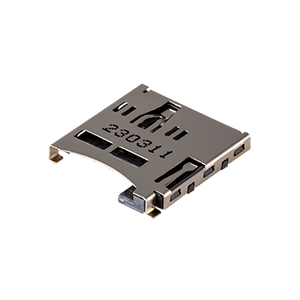

 | MSD-6-A | | Micro SD | プッシュイン, プッシュアウト | SMT | 9 | 常閉(N.C.) | 15.25 | 14 | 1.85 |

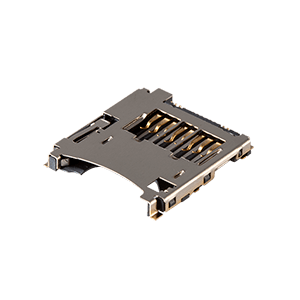

 | MSD-7-A | | Micro SD | プッシュイン, プッシュアウト | SMT | 10 | 常開(N.O.) | 16 | 14.3 | 1.8 |

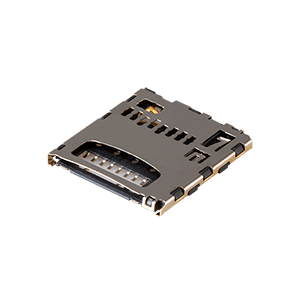

 | MSD-8-A | | Micro SD | プッシュイン, プッシュアウト | SMT | 9 | 常開(N.O.) | 15.2 | 13.9 | 1.29 |

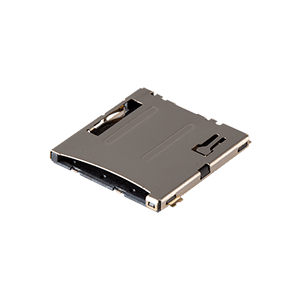

 | MSD-9-A | | Micro SD | プッシュイン, プッシュアウト | SMT | 9 | 常開(N.O.) | 15.88 | 15 | 1.5 |

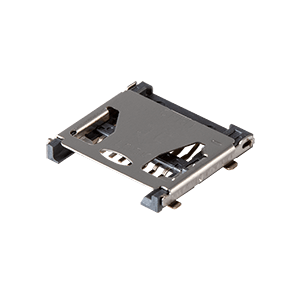

 | MSD-10-C | | Micro SD | ヒンジ開閉 | SMT | 8 | 無し | 13.8 | 14.6 | 1.9 |

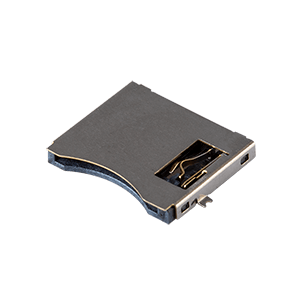

 | MSD-11-A | | Micro SD | プッシュイン, プルアウト | SMT | 8 | 常開(N.O.) | 12.6 | 15.1 | 1.85 |
 | MSD-12-A | | Micro SD | プッシュイン, プッシュアウト | SMT | 9 | 常開(N.O.) | 14.95 | 14.14 | 1.45 |

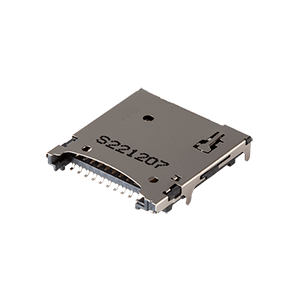

 | MSD4-1-A | | Micro SD 4.0 | プッシュイン, プッシュアウト | SMT | 19 | 常開(N.O.) | 15 | 13.7 | 2.25 |

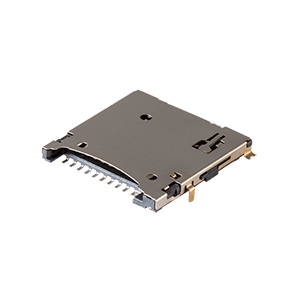

 | MSD4-2-A | | Micro SD 4.0 | プッシュイン, プッシュアウト | SMT | 19 | 常開(N.O.) | 14.8 | 14.8 | 1.67 |

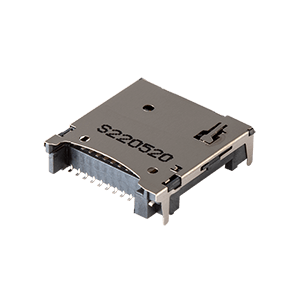

 | MSD4-3-A | | Micro SD 4.0 | プッシュイン, プッシュアウト | SMT | 19 | 常開(N.O.) | 14.8 | 13.9 | 3.7 |

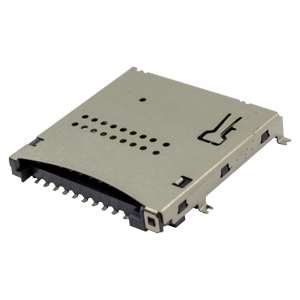

 | MSD7-1-A | | Micro SD 7.1 | プッシュイン, プッシュアウト | SMT | 23 | 常開(N.O.) | 14.2 | 13.9 | 2.25 |
New Products
2023年12月
新製品グループ カードコネクター
- Same Skyのコネクタ製品のラインナップにカードコネクターが新登場です。SDカード(SD、マイクロSD)、SIMカード(SIM、マイクロSIM、ナノSIM)、スマートカード(ICカード)用の3グループをSMT品でご用意致しました。
プッシュイン-プルアウト、プッシュイン-プッシュアウト(イジェクタ付き)、ヒンジ付きタイプを、最薄0.7mmから展開し、76機種からお選び頂けます。 - SDカード： 厚さ 1.67 ~ 3.90mm、10~21極
- マイクロSDカード： 厚さ 0.70 ~ 2.25mm、8~23極
- SIMカード： 厚さ 1.70 ~ 3.00mm、6~10極
- マイクロSIMカード： 厚さ 1.37 ~ 2.00mm、6~9極
- ナノSIMカード： 厚さ 1.13 ~ 1.44mm、6~7極
- スマートカード： 厚さ 1.42 ~ 2.50mm、7~10極
