SIMカードコネクター

Same SkyのSIMカードコネクター製品のラインアップは、様々なSIM、マイクロSIM、ナノSIMコネクタータイプがあります。当社のSIMカードコネクターモデルは、プッシュイン/プルアウト、プッシュイン/オートエジェクト(プッシュ)アウト、ヒンジ付き開閉スタイル、1.13mmという超小型プロファイルを特徴としています。このSIMカードコネクターは、金メッキの接点と6～16の位置オプションを備えたサーフェイスマウントパッケージを採用。幅広い消費者およびモバイルアプリケーションで信頼性の高い接続を提供します。

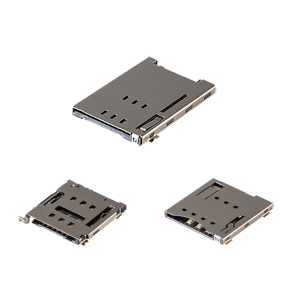

SIM card connectors

＜SIMカードコネクター製品概要＞
対応規格:　SIMカード, マイクロSIMカード, ナノSIMカード
挿抜方法:　プッシュイン-プルアウト、プッシュイン-プッシュアウト、ヒンジ開閉
実装形態:　SMT
極数:　6 ~ 16
厚さ:　1.13mm ~ 3mm
カード挿入検知:　有、無
デュアルSIMカードタイプあり

詳細を見る (米国HP)>>

＜Same Sky SIMカードコネクター品番・主要性能リスト＞

見積り依頼

　その他の問い合わせ

SIMカードコネクター

製品画像	品番		挿抜タイプ	実装タイプ	極数	挿入検知スイッチ	長さ(mm)	幅 (mm)	高さ (mm)

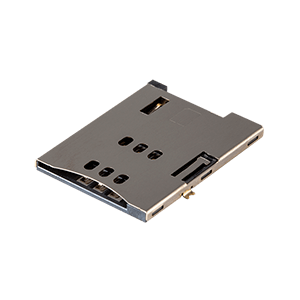

	SIM-1-A		プッシュイン, プッシュアウト	SMT	8	常開(N.O.)	26.5	20.95	1.85

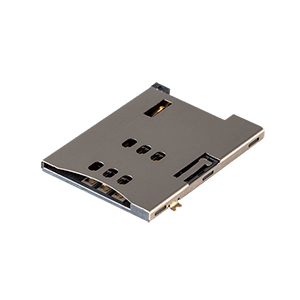

	SIM-2-A		プッシュイン, プッシュアウト	SMT	8	常開(N.O.)	26.5	20.55	1.85

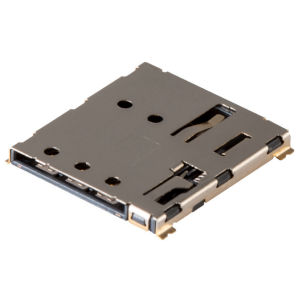

	SIM-3-A		プッシュイン, プッシュアウト	SMT	8	常開(N.O.)	28.05	20.56	2.3

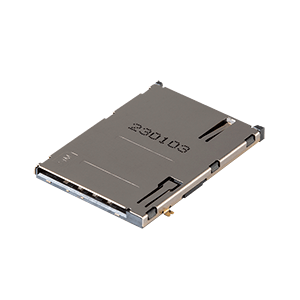

	SIM-4-A		プッシュイン, プッシュアウト	SMT	7	常閉(N.C.)	27	18.9	2

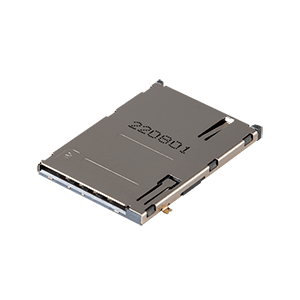

	SIM-5-A		プッシュイン, プッシュアウト	SMT	9	常開(N.O.)	56.95	20.4	2

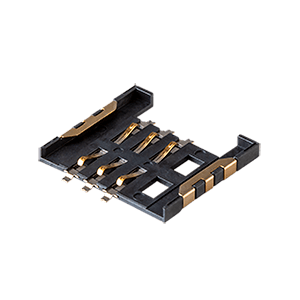

	SIM-8-B		プッシュイン, プルアウト	SMT	6	無し	15.1	16.3	1.7

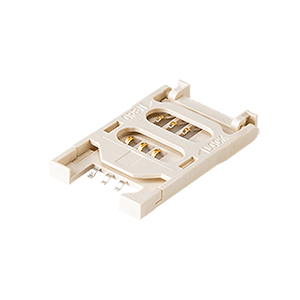

	SIM-9-C		ヒンジ開閉	SMT	6	無し	29.65	17.8	2.8

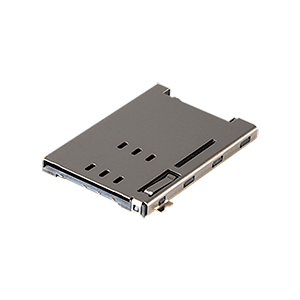

	SIM-10-A		プッシュイン, プッシュアウト	SMT	10	常開(N.O.)	27.55	19.3	1.85

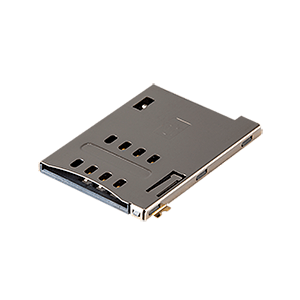

	SIM-11-A		プッシュイン, プッシュアウト	SMT	8	常開(N.O.)	27.55	19.28	1.85

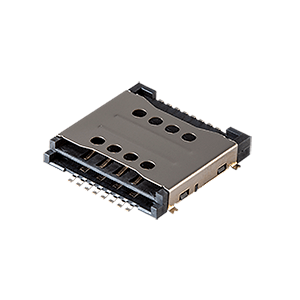

	SIM-12-B		プッシュイン, プルアウト (デュアルSIM)	SMT	8	無し	19.5	20.3	3

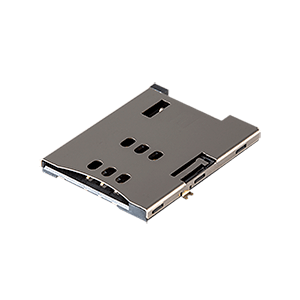

	SIM-13-A		プッシュイン, プッシュアウト	SMT	8	常開(N.O.)	26.5	20.56	2.23

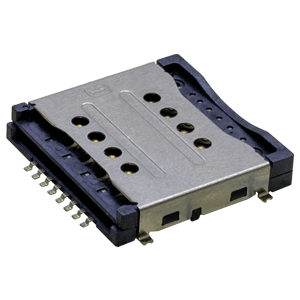

	SIM-14-B		プッシュイン, プルアウト (デュアルSIM)	SMT	16	無し	19.5	19.2	3

マイクロSIMカードコネクター

製品画像	品番		挿抜タイプ	実装タイプ	極数	挿入検知スイッチ	長さ(mm)	幅 (mm)	高さ (mm)

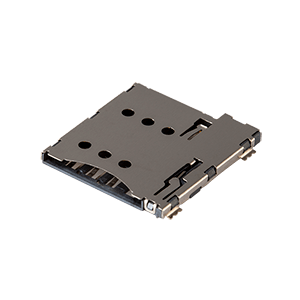

	MSIM-1-A		プッシュイン, プッシュアウト	SMT	7	常閉(N.C.)	17.16	15.34	1.37

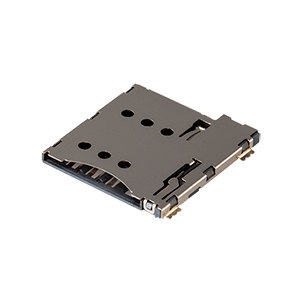

	MSIM-2-A		プッシュイン, プッシュアウト	SMT	6	無し	17.16	15.34	1.37

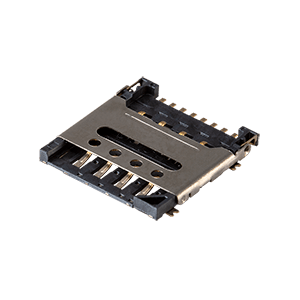

	MSIM-3-C		ヒンジ開閉	SMT	8	無し	15.9	15.6	1.5

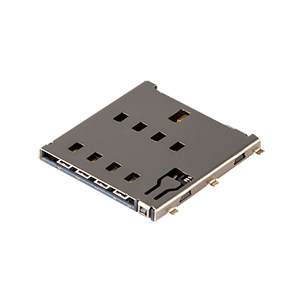

	MSIM-4-A		プッシュイン, プッシュアウト	SMT	9	常開(N.O.)	17	16.68	1.56

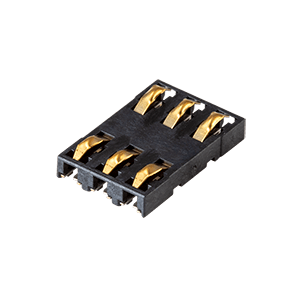

	MSIM-5-B		プッシュイン, プルアウト	SMT	6	無し	11.8	7.62	2

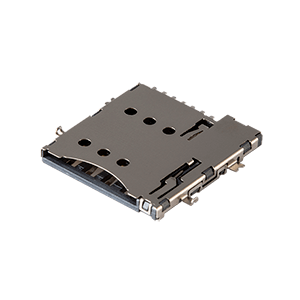

	MSIM-6-A		プッシュイン, プッシュアウト	SMT	7	常閉(N.C.)	17.16	18	1.88

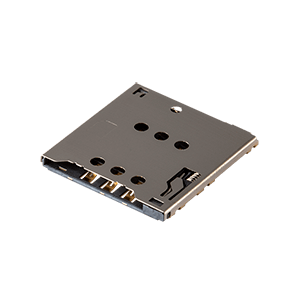

	MSIM-7-A		プッシュイン, プッシュアウト	SMT	7	常閉(N.C.)	16.67	15.5	1.43

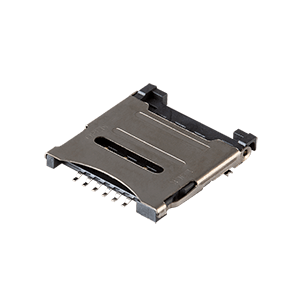

	MSIM-8-A		ヒンジ開閉	SMT	6	無し	16.3	15.2	1.8

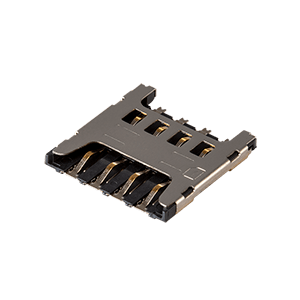

	MSIM-9-B		プッシュイン, プルアウト	SMT	8	無し	14.15	13.4	1.5

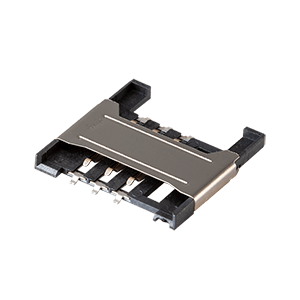

	MSIM-10-B		プッシュイン, プルアウト	SMT	6	無し	16.35	16.4	1.8

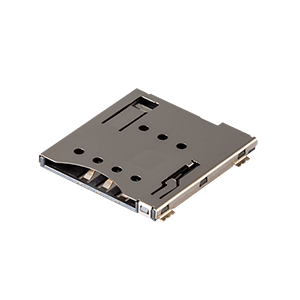

	MSIM-11-A		プッシュイン, プッシュアウト	SMT	7	常閉(N.C.)	17.16	16.83	1.54

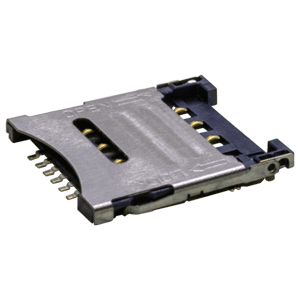

	MSIM-11-C		ヒンジ開閉	SMT	6	無し	16.35	15.2	1.5

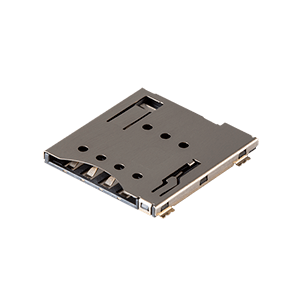

	MSIM-12-A		プッシュイン, プッシュアウト	SMT	9	無し	17.16	16.83	1.54

ナノSIMカードコネクター

製品画像	品番		挿抜タイプ	実装タイプ	極数	挿入検知スイッチ	長さ(mm)	幅 (mm)	高さ (mm)

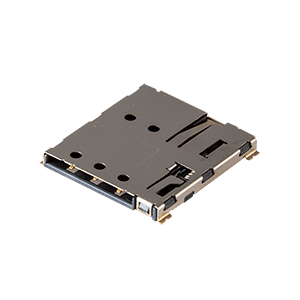

	NSIM-1-A		プッシュイン, プッシュアウト	SMT	7	常閉(N.C.)	14.5	13.09	1.37

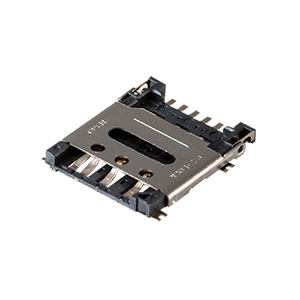

	NSIM-2-C		ヒンジ開閉	SMT	6	常開(N.O.)	14	12.4	1.4

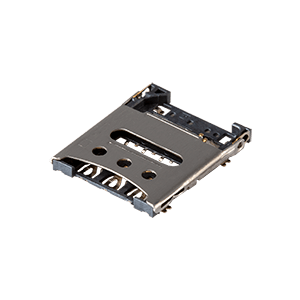

	NSIM-3-C		ヒンジ開閉	SMT	7	常開(N.O.)	13.45	10.9	1.35

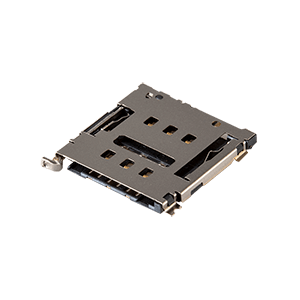

	NSIM-4-B		プッシュイン, プルアウト	SMT	6	常閉(N.C.)	16.5	15.95	1.44

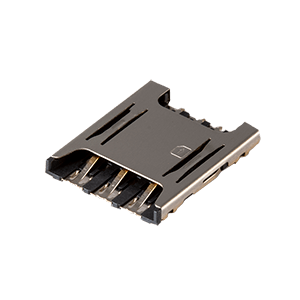

	NSIM-5-B		プッシュイン, プルアウト	SMT	7	常開(N.O.)	12.35	9.8	1.4

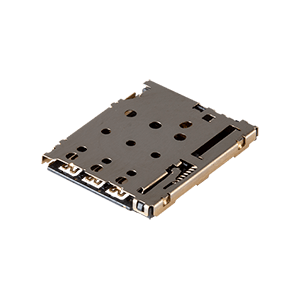

	NSIM-6-A		プッシュイン, プッシュアウト	SMT	7	常開(N.O.)	14.35	11.2	1.25

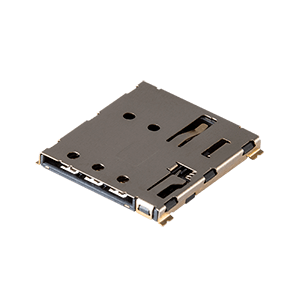

	NSIM-7-A		プッシュイン, プッシュアウト	SMT	7	常閉(N.C.)	14.5	13.09	1.37

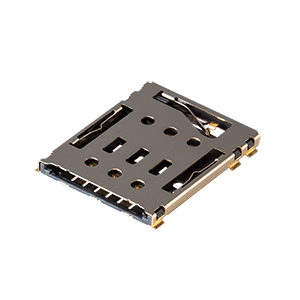

	NSIM-8-B		プッシュイン, プルアウト	SMT	7	常開(N.O.)	15.85	13.3	1.38

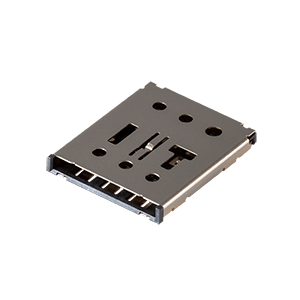

	NSIM-10-B		プッシュイン, プルアウト	SMT	7	無し	13.19	10.65	1.42

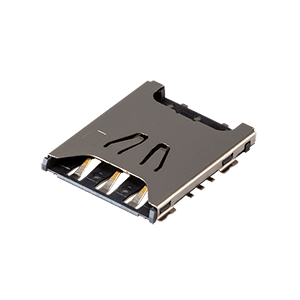

	NSIM-11-B		プッシュイン, プルアウト	SMT	6	無し	12.55	9.75	1.13

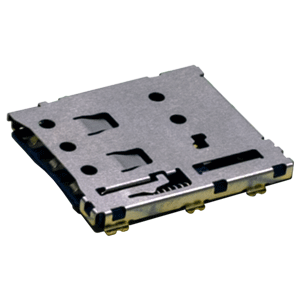

	NSIM-12-A		プッシュイン, プッシュアウト	SMT	8	常開(N.O.)	13.63	11.5	1.24

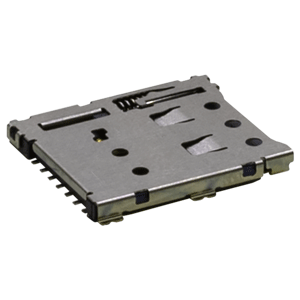

	NSIM-13-A		プッシュイン, プッシュアウト	SMT	8	常開(N.O.)	13.63	11.5	1.24

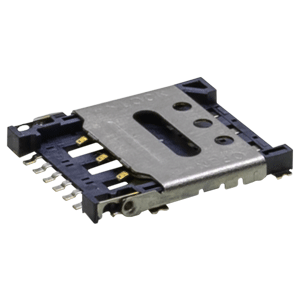

	NSIM-14-C		ヒンジ開閉	SMT	6	無し	14.11	12.4	1.45

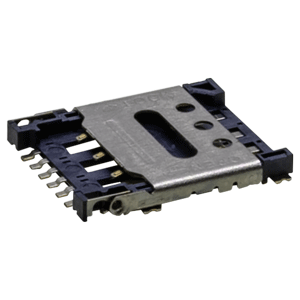

	NSIM-15-C		ヒンジ開閉	SMT	6	無し	14.11	12.4	1.45

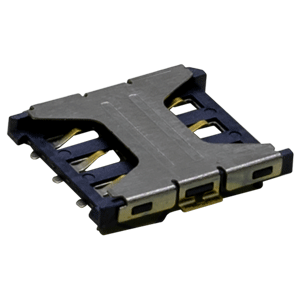

	NSIM-16-B		プッシュイン, プルアウト	SMT	6	無し	12.3	11.15	1.55

見積りのご依頼

機種選定やその他のお問い合わせ

量産案件の日本窓口として、機種選定や仕様・サンプル確認等、サポート致します。

New Products

2023年12月

新製品グループ　カードコネクター

Card Connectors

　Same Skyのコネクタ製品のラインナップにカードコネクターが新登場です。SDカード(SD、マイクロSD)、SIMカード(SIM、マイクロSIM、ナノSIM)、スマートカード(ICカード)用の3グループをSMT品でご用意致しました。
　プッシュイン-プルアウト、プッシュイン-プッシュアウト(イジェクタ付き)、ヒンジ付きタイプを、最薄0.7mmから展開し、76機種からお選び頂けます。
SDカード：　　　　　厚さ 1.67 ~ 3.90mm、10~21極
マイクロSDカード：　厚さ 0.70 ~ 2.25mm、8~23極
SIMカード：　　　　厚さ 1.70 ~ 3.00mm、6~10極
マイクロSIMカード：厚さ 1.37 ~ 2.00mm、6~9極
ナノSIMカード：　　厚さ 1.13 ~ 1.44mm、6~7極
スマートカード：　　厚さ 1.42 ~ 2.50mm、7~10極

詳細を見る (米国HP)>>
