2021年3月
防塵防水 IP Rated Products ピックアップ
- 近年需要の高まるウェアラブル端末やポータブル機器、屋外環境センサーや産業用の工程監視機器などのIoT機器の多くは、雨水への曝露や水滴の飛沫、浸水などの、予想外あるいは避けられない液体からの保護を必要とします。また、粉塵や異物の侵入は、正常な動作を妨げたり、信頼性を損なう可能性もあります。 こうした防塵防水への需要の高まりに応じ、顧客の設計プロセスへ多くのソリューションを提供するべく、Same SkyではIP等級を備えた多様な電気部品を用意しております。産業・屋外での水滴や、環境汚染物質の影響を受けやすい電子デバイスに最適な製品をご紹介します。
- （参考）IP等級一覧
-
粉塵に対する等級 (IP直後の数字) 液体に対する等級 (末尾の数字) 0/X 保護無し 保護無し 1 50 mm以上の固体物質に対する保護 垂直に落ちてくる水滴に対する保護（防滴Ⅰ形） 2 12 mm以上の固体物質に対する保護 垂直±15°から落ちてくる水滴に対する保護（防滴Ⅱ形） 3 2.5mm以上の固体物質に対する保護 垂直±60°から落ちてくる水滴に対する保護（防雨形） 4 1.0mm以上の固体物体に対する保護 全方向からの水の飛沫に対する保護（振動放水テスト10分、防沫形） 5 粉塵やその他の粒子に対する保護 （正常な動作に影響しないもの、防塵形） 全方向からの低圧の噴流に対する保護 （噴流テスト6.3mmノズル、防噴流形） 6 粉塵やその他粒子に対する完全な保護（耐塵型） 全方向からの強力な噴流に対する保護 （噴流テスト12.5mmノズル、耐水形） 7 規定無し 水深1m/30分の浸水に対する保護（有害な影響がない程度の侵入は許容、防浸形） 8 規定無し 水深1ｍ以上の継続的浸水に対する保護（その他条件は製造者が規定、水中形） - (例) IP X4 … 液体に対する等級４
- (例) IP 67 … 固形物に対する等級６ かつ 液体に対する等級７
接続端子オプション防水長方形スピーカー | IP67
- ばね接点、半田パッド、リード線、リード線＋コネクタを選択可能
- 縦横: 15 x 11mm / 16 x 9mm / 18 x 13mm
- 厚み: 2.5mm / 3.0mm / 3.5mm
- 入力: 0.7W (6Ω / 8Ω)
- 音圧: 70dB ~ 73dB (1m/ with 1cc box)
超コンパクトな防水レシーバー | IP67
- 通信・ウェアラブル機器等の薄型筐体に最適な超小型ばね接点タイプ
- サイズ: 12 x 6 x 2 mm / 15 x 6 x 2 mm
- 入力： 20mW (32Ω)
- 接続： ばね接点
- 音圧： 117dB (High Leak Ear Simulator)
円形・長方形 防水スピーカー | IP67
- 厚さ5mm台で様々な形状、性能の機種をラインナップ
- 縦横: 25 x 14mm/30 x 20mm/Φ30mm/Φ40mm
- 厚み: 5.0 ~ 5.7mm
- 入力: 1.2W / 1.5W (4Ω / 8Ω)
- 音圧: 75dB ~ 83dB (1m)
防水Enclosedスピーカー | IP67
- 組付け筐体の音質への影響を気にせず使えるエンクロージャー入り
- サイズ: 25 x 15.6 x 11mm ~ 50 x 35 x 28mm
- 入力: 1W ~ 2W (4Ω / 8Ω)
- 接続: リード線、リード線＋コネクタ
- 音圧: 69dB ~ 86dB (1m)
防水オーディオインジケーター | IP67
- DC電圧だけで駆動できる回路内蔵ブザーの防水タイプ
- サイズ: Φ14 x 9.5mm / Φ25 x 16mm
- 入力: 12Vdc
- 音圧: 69.5dB / 74.5dB (1m)
- 鳴動周波数: 5,000Hz / 2,800Hz
防水オーディオトランスデューサー | IP67 / IP68
- お好みの音色に設計可能な回路非内蔵ブザーの防水タイプ
- サイズ: Φ14 x 10mm / Φ25.6 x 21.6mm
- 入力: 10Vp-p / 20Vp-p
- 音圧: 64dB / 84.5dB (1m)
- 定格周波数: 4,250Hz / 3,700Hz
防水エレクトレットコンデンサマイクロホン | IP57 / IP65 / IP67
- リード線/シールド線/コネクタ/ゴムホルダー付きの多彩なECM
- サイズ： Φ4 x 1.5 / Φ6 x 2.7 / Φ 9.7 x 4.5 /
- Φ4.6 x 1.8 / Φ5 x 2 / Φ7 x 3.3mm
- ＳＮ比： ~ 70dB
- 感度: -42dB ~ -25dB

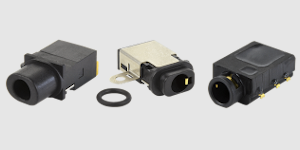

Φ3.5mm防水オーディオジャック | IP67
- 多様な設計要件向けに様々なサイズ・形状をラインナップ
- 極数: 4極 (SW: 0 ~ 1点)
- 実装: スルーホール, SMT, ミッドマウントSMT
- 動作温度: -25℃ ~ +85℃
- 挿抜寿命: 5,000回 ~ 10,000回
防水USBレセプタクル | IP67
- 100W,10GbpsのUSBタイプCと多様なUSBマイクロBをご用意
- 規格: マイクロB, タイプC (USB 3.1 Gen2)
- 実装: SMT, ミッドマウントSMT
- 動作温度: -40℃ ~ +85℃
- 挿抜寿命: 10,000回
防水DC電源ジャック | IP67
- スルーホール用、シールド付きにて、3種の勘合プラグタイプを用意
- 勘合プラグ: 1.3 x 3.5mm /2.0 x 5.5mm /2.5 x 5.5mm
- 電気的定格: 24V、3.5A / 24V、5A
- 動作温度: -25℃ ~ +85℃
- 挿抜寿命: 5,000回
防水ロータリーDIPスイッチ | IP67
- 4 /10 /16ポジションから選べるロータリーDIPスイッチ
- 端子: 5.08mm / 2.54mmピッチ
- 実装: スルーホール, SMT
- 動作温度: -60℃ ~ +125℃ / -40℃ ~ +85℃
- 動作寿命: 10,000~25,000steps
C14ロータリーエンコーダー | IP65
- IP65も選択可、40種以上のオプション構成の日本産C14エンコーダー
- 信号: 16 PPR / 32 PPR (AB相 直交出力)
- 電圧: 5V / 3.3V
- 接続: PCB, ピンヘッダー, ハーネス, PCB挿入
- 他オプション: プッシュSW, クリック感, シャフト径・材質
