　エレクトロニクス業界がリードタイムの大幅な増加に直面する昨今、Same Skyでは部品調達にお困りのお客様に対して、置き換え可能な、"入手性の良い"製品ラインナップを紹介することで、設計・製造サイクルの短縮に貢献して参りました。
　今回は、数多のSame Sky製品の中でも、特に他社製品より優位なリードタイムによって、お客様の成功に貢献した製品群をご紹介致します。

Products line up expansion

2021年11月

DCファン,ブロワー | CFM, CBMシリーズ

25mm~120mmサイズのDCファン・ブロワーの中でも、入手性に強みを持つシリーズのラインナップが拡大されました。

競合とは一線を画す合理化された調達・供給網により、現在16週間程度(受注生産、MOQ=500～600個)で提供可能で、更に幅広いお客様の生産・設計に貢献します。（シリーズ名をクリックすると、各製品ページを新規タブで開きます。）

　＜DCファン新製品ラインナップ一覧＞

シリーズ	ベアリング	フレーム(mm)	厚み(mm)	定格電圧(Vdc)	Air Flow(CFM)	定格RPM	静圧(inH2O)	ノイズ(dBA)
CFM-25B	Ball	25 x 25	10	5 ~ 12	1.35 ~ 2.51	7000 ~ 13000	0.06 ~ 0.22	14.1 ~ 27.5
CFM-30B	Ball	30 x 30	10	5 ~ 12	2.52 ~ 4.1	8000 ~ 13000	0.08 ~ 0.22	26.8 ~ 37.3
CFM-35BF	Ball	35 x 35	10	12	3.93 ~ 5.9	6000 ~ 9000	0.08 ~ 0.17	18.8 ~ 27.7
CFM-35CF	omniCOOL™	35 x 35	10	12	3.93 ~ 5.9	6000 ~ 9000	0.08 ~ 0.17	18.8 ~ 27.7
CFM-38BF	omniCOOL™	38 x 38	28	12	8.44 ~ 22.05	9000 ~ 23500	0.47 ~ 3.21	40.6 ~ 61.4
CFM-40B	Ball	40 x 40	10	5 ~ 24	4.22 ~ 6.76	5000 ~ 8000	0.07 ~ 0.17	19.5 ~ 29.6
CFM-40BF	Ball	40 x 40	20	5 ~ 24	4.38 ~ 13.76	3500 ~ 11000	0.06 ~ 0.55	11.4 ~ 38.1
CFM-40BG	Ball	40 x 40	20 ~ 28	12	9.75 ~ 24.38	8000 ~ 20000	0.39 ~ 2.44	37 ~ 56.9
CFM-40C	omniCOOL™	40 x 40	10	5 ~ 24	4.22 ~ 6.76	5000 ~ 8000	0.07 ~ 0.17	19.5 ~ 29.6
CFM-40CF	omniCOOL™	40 x 40	20	5 ~ 24	4.38 ~ 11.88	3500 ~ 9500	0.06 ~ 0.41	11.4 ~ 34.2
CFM-50BF	Ball	50 x 50	15	12	7.8 ~ 19.46	3000 ~ 7500	0.05 ~ 0.32	16.5 ~ 42.3
CFM-50B	Ball	50 x 50	20	12	8.09 ~ 16.18	3000 ~ 6000	0.06 ~ 0.24	23.5 ~ 38.5
CFM-50CF	omniCOOL™	50 x 50	15	12	7.8 ~ 15.57	3000 ~ 6000	0.05 ~ 0.2	22.4 ~ 37.4
CFM-50S	Sleeve	50 x 50	20	12	8.09 ~ 16.18	3000 ~ 6000	0.06 ~ 0.24	23.5 ~ 38.5
CFM-60BF	Ball	60 x 60	15 ~ 25	5 ~ 24	11.01 ~ 43.1	2500 ~ 9000	0.05 ~ 0.72	20.5 ~ 47.9
CFM-60B	Ball	60 x 60	20	5 ~ 12	11.43 ~ 19.05	3000 ~ 5000	0.06 ~ 0.18	25.7 ~ 36.8
CFM-60CF	omniCOOL™	60 x 60	15 ~ 25	5 ~ 24	11.01 ~ 31.13	2500 ~ 6500	0.05 ~ 0.37	20.5 ~ 40.9
CFM-60S	Sleeve	60 x 60	20	5 ~ 12	11.43 ~ 19.05	3000 ~ 5000	0.06 ~ 0.18	25.7 ~ 36.8
CFM-70B	Ball	70 x 70	15 ~ 25	5 ~ 24	19.26 ~ 42.94	3000 ~ 5000	0.08 ~ 0.34	29.5 ~ 41.9
CFM-70C	omniCOOL™	70 x 70	15 ~ 25	5 ~ 24	19.26 ~ 34.5	3000 ~ 5000	0.08 ~ 0.22	29.5 ~ 40.6
CFM-80BF	Ball	80 x 80	15 ~ 20	12 ~ 24	23.23 ~ 53.94	2000 ~ 5500	0.04 ~ 0.35	21.3 ~ 44.5
CFM-80BG	Ball	80 x 80	25	12 ~ 24	41.4 ~ 72.44	4000 ~ 7000	0.27 ~ 0.84	39.6 ~ 51.8
CFM-80B	Ball	80 x 80	25 ~ 38	12 ~ 24	27.06 ~ 61.77	2500 ~ 5000	0.09 ~ 0.58	29 ~ 49.8
CFM-80CF	omniCOOL™	80 x 80	15 ~ 20	12 ~ 24	23.23 ~ 44.14	2000 ~ 4500	0.04 ~ 0.24	21.3 ~ 40.2
CFM-80C	omniCOOL™	80 x 80	25	12 ~ 24	30.92 ~ 43.28	2500 ~ 3500	0.09 ~ 0.17	29 ~ 36.4
CFM-80S	Sleeve	80 x 80	37.6 ~ 38	12 ~ 24	37.06 ~ 61.77	3000 ~ 5000	0.21 ~ 0.58	38.7 ~ 49.8
CFM-92B	Ball	92 x 92	25 ~ 38	12 ~ 24	33.42 ~ 102.79	2000 ~ 5000	0.07 ~ 0.63	26.9 ~ 52.3
CFM-92C	omniCOOL™	92 x 92	25	12 ~ 24	33.42 ~ 50.13	2000 ~ 3000	0.07 ~ 0.15	26.9 ~ 35.6
CFM-92S	Sleeve	92 x 92	32 ~ 38	12 ~ 24	57.65 ~ 102.79	3000 ~ 5000	0.22 ~ 0.63	39.9 ~ 52.3
CFM-120B	Ball	120 x 120	25 ~ 38	5 ~ 24	52.31 ~ 146.9	1500 ~ 3800	0.06 ~ 0.48	24.8 ~ 53
CFM-120C	omniCOOL™	120 x 120	25	5 ~ 24	52.31 ~ 69.74	1500 ~ 2000	0.06 ~ 0.1	24.8 ~ 37.8
CFM-120S	Sleeve	120 x 120	38	12 ~ 24	100.71 ~ 123.71	2600 ~ 3200	0.24 ~ 0.34	24 ~ 48

　＜DCブロワー新製品ラインナップ一覧＞

シリーズ	ベアリング	フレーム(mm)	厚み(mm)	定格電圧(Vdc)	Air Flow(CFM)	定格RPM	静圧(inH2O)	ノイズ(dBA)
CBM-40B	Ball	40 x 40	10	12	1.17 ~ 1.75	4000 ~ 6000	0.07 ~ 0.16	17.8 ~ 26.7
CBM-40C	omniCOOL™	40 x 40	10	12	1.17 ~ 1.75	4000 ~ 6000	0.07 ~ 0.16	17.8 ~ 26.7
CBM-97B-2	Ball	97 x 94	33	12 ~ 24	17.06 ~ 23.89	2500 ~ 3500	0.46 ~ 0.9	46.8 ~ 54.1
CBM-97S	Sleeve	97 x 94	33	12 ~ 24	17.06 ~ 20.48	2500 ~ 3000	0.46 ~ 0.66	46.8 ~ 50.7
CBM-120B-2	Ball	120 x 120	32	12 ~ 24	18.45 ~ 27.68	2000 ~ 3000	0.6 ~ 1.35	45.8 ~ 52.1
CBM-120S	Sleeve	120 x 120	32	12 ~ 24	18.45 ~ 23.07	2000 ~ 2500	0.6 ~ 0.94	45.8 ~ 48.2

スペック検索 >>

ターミナルブロック　 | TB, TBL, TBLH, TBPシリーズ

Same Skyの端子台には、ネジ式、ドライバー不要のネジ無し、脱着が容易なプラグイン式があり、様々なピッチ、開口方向(水平/垂直/45°)、動作温度タイプを揃えています。
タイプ　：ネジ式／ネジ無し(押しボタン、プッシュイン)／
　　　　　プラグイン (プラグ＋レセプタクル)
ピッチ　：2.54mm, 3.50mm, 3.81mm, 5.00mm,
　　　　　5.08mm, 7.62mm, 10.00mm
極数　　：1 ~ 24
定格　　：66A,600V(UL), 76A,1000V(IEC)
対応線径：AWG 4 ~ AWG 28
動作温度：-40℃ ~ +105℃ / +130℃
カラー　：青、緑、橙、黄、紫、黒、白

Learn more >>

DIPスイッチ　 | DSシリーズ, RDSシリーズ

スライド / ピアノ / ロータリー DIPスイッチのラインナップ。最薄2.4mmにて、ピン長やツマミ・底部の形状などを含め、様々なオプションをご用意しており、多様な設計要件に対応可能です。
ピッチ　：1.27mm / 2.54mm / 5.08mm
極数　　：1 ~ 12 (スライド,ピアノ), 4 / 10 / 16 (ロータリー)
定格　　：24V, 25mA / 42 ~ 50V, 100mA
寿命　　：2,000cycle / 10,000 ~ 25,000step
実装　　：スルーホール／SMT
動作温度：-40℃ ~ +85℃ / -60℃ ~ +125℃
☆IP67対応ロータリースイッチ有り

Learn more >>

New Product Line

＜New製品カテゴリー＞ タクタイルスイッチ　 | TSシリーズ

コンパクトな6 x 6 mm、高さ2.5 ~ 17 mmのタクタイルスイッチのシリーズです。設計の合理化により、操作部(アクチュエーター)高さのオプションを豊富に用意し、競合製品と比較しても合理的な価格・リードタイムで提供致します。
動作　　：SPST (モメンタリ)
操作力　：100gf ~ 260gf
定格　　：12V 50mA
寿命　　：60,000回 ~ 100,000回
実装　　：スルーホール／SMT
動作温度：-30℃ ~ +80℃
☆IP67対応モデル有り

Learn more >>

MEMSマイクロホン　 | CMMシリーズ

I²Sデジタル出力 MEMSマイクロホン
3.50 x 2.65 x 0.98mm / 4.00 x 3.00 x 1.25mm
感度: -26dB ±1dB
S/N: 64dB / 59dB
AOP: 120dB SPL / 124dB SPL
音孔: ボトムポート / トップポート

PDMデジタル出力MEMSマイクロホン - トップポート
4.00 x 3.00 x 1.00 mm / 4.72 x 3.76 x 1.25mm
感度: -26dB (±1dB / ±3dB)
S/N: 65dB / 58dB
AOP: 120dB SPL

PDMデジタル出力MEMSマイクロホン - ボトムポート
4.00 x 3.00 x 1.10 mm
感度:-26dB (±1dB / ±3dB)
S/N: 64dB
AOP: 120dB SPL

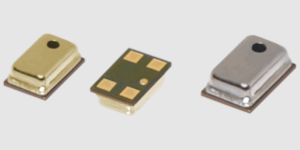

2.75mm x 1.85mmアナログMEMSマイク - トップポート
厚み: 0.95mm
感度: -42dB (±1dB / ±3dB)
S/N: 57dB / 60dB
AOP: 125dB SPL / 130dB SPL

2.75mm x 1.85mmアナログMEMSマイク - ボトムポート
厚み: 0.95mm
感度: -38dB (±1dB / ±3dB)
S/N: 61dB / 65dB
AOP: 124dB SPL / 128dB SPL / 130dB SPL

その他サイズアナログ出力 MEMSマイクロホン　　　　　　　　
3.10 x 2.50 x 1.1mm / 3.00 x 2.65 x 0.98mm /
3.76 x 2.24 x 1.1mm / 3.76 x 2.95 x 1.1mm
感度: -42dB / -38dB (±1dB / ±3dB)
S/N: 57dB / 60dB / 65dB
AOP: 125dB SPL / 130dB SPL
音孔: ボトムポート / トップポート

Learn more >>
